Указатель числа м.
Прибор, с помощью которого измеряется число М полета, называется указателем числа М. Существующие указатели числа М основаны на измерении отношения динамического давления Δр воздуха к статическому давлению рст.
Число М является функцией отношения динамического давления к статическому, независимо от температуры воздуха.
Для указателя числа М нужна схема, аналогичная схеме указателя истинной воздушной скорости, но без элемента, учитывающего температуру воздуха.
Датчики истинной воздушной скорости.
Они служат для получения сигналов в виде напряжения, пропорционального истинной воздушной скорости. Такие сигналы необходимы для работы многих автоматических и полуавтоматических систем. К ним следует отнести навигационные индикаторы, навигационные вычислители, системы управления и др.
Приборы для измерения вертикальной скорости

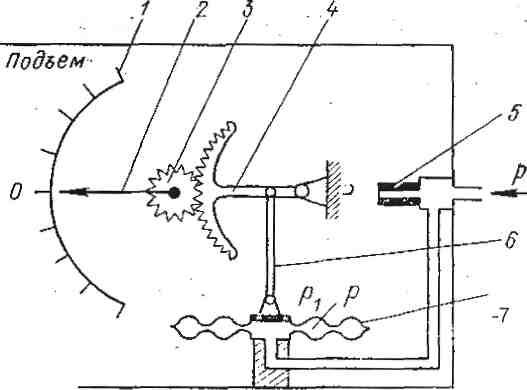

Для измерения вертикальной скорости самолета наиболее широкое применение получили вариометры. Принцип действия вариометра основан на пневмомеханическом дифференцировании статического давления, изменяющегося в зависимости от высоты полета самолета.
Спуск
В качестве чувствительного элемента используется манометрическая коробка внутренняя полость которой сообщается непосредственно с магистралью статического давления через капилляр 5.
Если самолет летит горизонтально, то статическое атмосферное давление р внутри манометрической коробки 7 и давление p1 внутри корпуса прибора будут одинаковы и, следовательно, разность между ними равна нулю.
В зависимости от высоты полета изменяется статическое давление р. Внутри манометрической коробки это давление устанавливается практически мгновенно, а в корпусе прибора, вследствие сопротивления капилляра, давление р1 отличается от статического. Чем больше вертикальная скорость полета самолета, тем больше разность давлений Δр = р - р1. Под действием этой разности давлений манометрическая коробка деформируется. Деформация коробки через тягу 6, зубчатый сектор 4 и трибку 3 передается на стрелку 2, которая отклоняется от среднего положения вверх при наборе высоты, вниз — при снижении. По шкале 1 определяют величину вертикальной скорости.
Курсовые приборы и системы
Курс самолета является одним из важнейших навигационных параметров. Он измеряется в плоскости земли по часовой стрелке от заранее определенной линии отсчета к проекции продольной оси самолета. На практике в качестве линий отсчета используются направления географического или магнитного меридианов и ортодромии.
Локсодромия
Ортодромия
Если курс самолета измеряется относительно географического меридиана, он называется истинным (ИК). Поскольку географический и магнитный полюсы, а следовательно, и их меридианы не совпадают, магнитный курс (МК) отличается от истинного на величины углов ΔM магнитного склонения.
При полетах по локсодромии — все земные меридианы пересекаются под одним и тем же углом ψ, что используется для прокладки маршрута при пролетах по магнитному компасу.
Ортодромия, представляющая собой линию кратчайшего расстояния между двумя точками на поверхности Земного шара, используется при выборе маршрута полета на большие расстояния, что позволяет значительно сократить расход горючего в полете.
Курс самолета измеряется приборами и системами, принцип действия которых основан на разнообразных физических и астрономических закономерностях.
В зависимости от принципа, положенного в основу работы датчиков, курсовые приборы и системы подразделяются на магнитные, индукционные, астрономические и радиотехнические.
