Общие сведения о принципах радиолокации
Процесс обнаружения объектов (целей) и определения их пространственных координат и параметров движения с помощью радиотехнических средств называется радиолокационным наблюдением, а оборудование, обеспечивающее выполнение этих функций, — радиолокационными станциями (РЛС).
Определение пространственного положения цели осуществляется в сферической системе координат, началом которой служит антенна РЛС, а измеряемыми параметрами — наклонная дальность Д, азимут А и угол места е цели.
Для радиолокационных станций, работающих в диапазоне сантиметровых волн, эффективная площадь целей ориентировочно оценивается следующими величинами (в м2):
пассажирский теплоход 14 000;
грузовое судно 4500;
транспортный самолет 50;
средний бомбардировщик 20;
истребитель 1 ... 3;
головка баллистической ракеты 0,1 ... 0,2.
Эффективная площадь антенны РЛС самолетов находится в пределах 0,8... 1 м2, мощность сигналов — около 100 кВА.

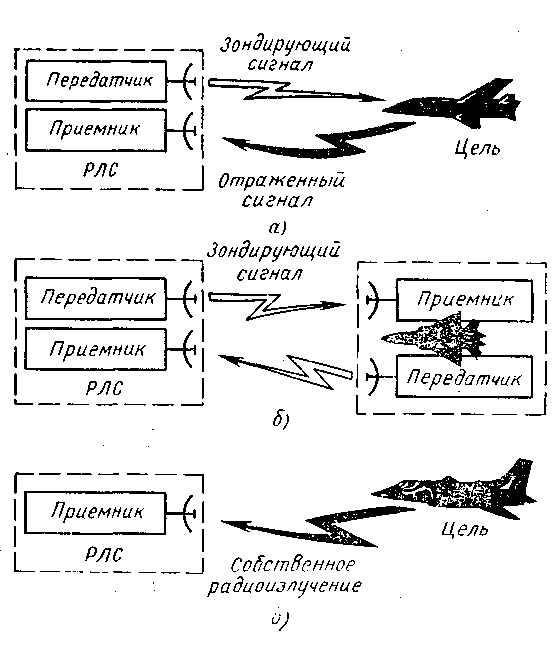

Методы радиолокации:
а – активным и пассивным ответом; б – активный с активным ответом;
в - пассивный
Рассмотрим работу импульсной РЛС, в основу принципа действия которой положен метод активной радиолокации с пассивным ответом.
Управление режимом работы всех каскадов РЛС осуществляет синхронизатор (рис. а). Он вырабатывает через строго определенные промежутки времени Т, называемые периодом повторения, положительные первичные импульсы. Под воздействием этих импульсов модулятор передатчика вырабатывает с такой же частотой повторения импульсы необходимой амплитуды и длительности ти, запуская генератор СВЧ передатчика. Созданные генератором высокочастотные электрические колебания большой мощности через фидерную систему и антенный переключатель поступают в антенну, которая излучает их в виде зондирующих радиоимпульсов.
Отражаясь от цели, сигналы поступают в приемник, где после усиления и детектирования преобразуются в видеоимпульсы –
электрические сигналы низкой частоты. Эти сигналы подаются на индикаторы дальности, азимута и угла места цели, а также в систему ее автоматического сопровождения.
Структурная схема радиолокации
Задачи, решаемые радиоэлектронным оборудованием самолета
Радиотехническое оборудование, установленное на самолете, позволяет решать следующие задачи:
- радиосвязь экипажа ВС с наземными пунктами УВД и с другими самолетами в воздухе;
- внутрисамолетная радиотелефонная связь в экипаже, экипажа с бортпроводниками, и бортпроводников между собой, а также радиотелефонная связь при наземном техническом обслуживании самолета;
- сигнализация опасности (световая и звуковая) с рабочих мест бортпроводников в кабину экипажа, а также из кабины экипажа на землю (службе УВД);
- сигнализация службе УВД об особых случаях в полете;
- громкоговорящее оповещение пассажиров с рабочего места КВС или с рабочих мест бортпроводников, а также трансляция музыкальных программ в любой из салонов ВС или в оба салона одновременно;
- решение различных задач самолетовождения;
- заход на посадку в штурвальном, директорном или автоматическом режимах;
- измерение истинной высоты над пролетаемой поверхностью и сигнализация экипажу о снижении самолета до ВПР;
- сигнализация экипажу о проходе РНТ;
- сигнализация на землю о госпринадлежности ВС;
- сигнализация на землю (службе УВД) о бортовом номере ВС, высоте полета и об остатке топлива на борту;
- магнитофонная запись всех служебных связей экипажа и шумовой обстановке в кабине ВС;
- магнитофонная запись параметров полета;
- активная работа с наземными радиотехническими и радиолокационными средствами обеспечения полетов;
- счисление путевой скорости, угла сноса и МС;
- обзор земной поверхности с целью решения задач самолетовождения;
- обзор воздушного пространства с целью обнаружения и обхода грозовых фронтов, встречных самолетов и наземных препятствий (горы);
- взаимодействие радиотехнических средств с другими средствами посадочно – навигационного комплекса на борту ВС;
- автоматическое счисление и автоматическая выдача экипажу ВС всех параметров полета;
- решение других задач, в зависимости от модификации самолета и комплекса его РЭО.
