Радиопередающее устройство

Радиопередающее устройство предназначается для создания электромагнитного излучения. Оно состоит из следующих основных блоков.

ЗГ — задающий генератор. Предназначен для созда­ния незатухающих высокочастотных колебаний в опреде­ленном диапазоне частот с необходимой стабильностью. Стабильность характеризует неизменность значения частоты во времени.

Структурная схема радиопередаю­щего устройства

У (У) — усилитель (умножитель).

Усиливает мощность и повышает ча­стоту колебаний, создаваемых ЗГ.

АФУ — антенно-фидерное устрой­ство. Служит для передачи электро­магнитной энергии, и излучения ее в пространство.

М — модулятор (манипулятор). Из­меняет один из параметров незату­хающих колебаний по закону пере­даваемого смыслового сигнала.

Модуляцией называется процесс воздействия низкочастотных колебаний на высокочастотные колебания.

В зависимости от изменяемого параметра модуляция (манипуляция) может быть амплитудной (AM), час­тотной (ЧМ) и фазовой (ФМ). Импульс­ная модуляция является разновидностью амплитуд­ной. Параметры импульсных сигналов могут также допол­нительно изменяться по определенному закону. На рисунке показаны виды импульсной модуляции.

Виды импульсной модуляции

Радиоприемное устройство

Радиоприемное устройство предназначается для при­ема, преобразования, усиления радиосигналов и выделения из них полезной информации.

Радиоприемное устройство состоит из антенно-фидерного устройства (АФУ), прием­ника и оконечного прибора.

АФУ принимает радиосигналы, преобразует их в токи высокой частоты и передает на ход приемника.

Приемник выделяет из всех принятых высокочастотных сигналов необходимый, усиливает его, преобразовывает в выходной сигнал и передает на оконечный прибор (ОП).

ОП — телефон или электронно-лучевая трубка. Радиоприемники разделяются на приемники на приемники прямого усиления (а) и супергетеродинные приемники (б).

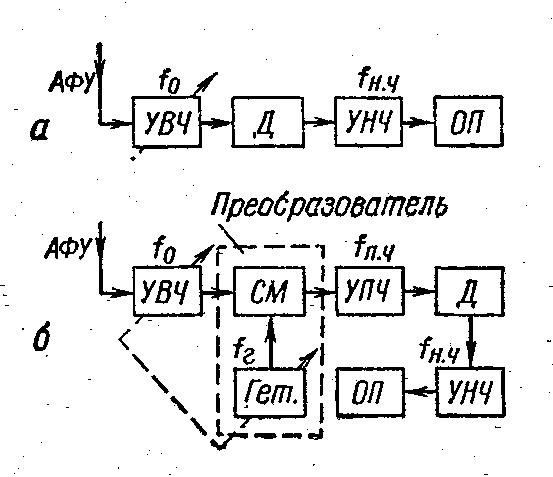

Структурные схемы радиоприемников:

а - прямого усиления; б - супер­гетеродина

В приемнике прямого усиления усилитель высокой часто­ты (УВЧ) усиливает колебание высокой частоты и осуще­ствляет селекцию, т. е. выделение полезного сигнала (f0) из помех или других сигналов. С выхода УВЧ сигнал по­дается на детектор (Д), где происходит детектирование, т. е. преобразование модулированного напряжения высокой частоты в напряжения низкой частоты fнч (звуковой или видеочастоты). Выделенное детектором напряжение усили­вается в усилителе низкой частоты (УНЧ) и поступает на оконечный прибор (ОП).

В супергетеродинном приемнике основное усиление сигнала производится на постоянной промежуточной ча­стоте (fп.ч), на которую настроен усилитель промежуточ­ной частоты (УПЧ).

Для преобразования частоты сигнала f0 в промежуточ­ную частоту fп.ч используются смеситель (СМ) и местный генератор-гетеродин (Гет).

Промежуточная частота равна разности fп.ч = fг—fо, поэтому при перестройке приемника на другую частоту f01 достаточно изменить частоту гетеродина fг1 так, чтобы разность fг1 — f01 осталась прежней.

УВЧ, Д, УНЧ, ОП выполняют те же функции, что и в приемнике прямого усиления.

Чувствительность приемника определяется минимальным значением энергии Епрммин (мощности РПРМмин ) или напряжения Unpм мин сигнала на входе приемника, при котором сигнал может быть обнаружен на фоне шумов.
