13.2.3. Метчики универсальный мэу и специальный мэс
Представляет собой ловильный инструмент врезного неосвобождающего типа и предназначены для извлечения оставшейся в скважине колонны труб, оканчивающейся вверху муфтой или высаженной частью трубы.
Захват происходит ввинчиванием во внутреннюю поверхность тела аварийной трубы или муфты, при этом метчик универсальный МЭУ (см. рис. 118) врезают ввинчиванием в тело трубы, а метчик специальный МЭС (см. рис. 119) — ввинчиванием в резьбу муфты.
Корпус метчика выполнен в виде усеченного конца, верхний конец которого имеет внутреннюю замковую резьбу для свинчивания с ловильной колонной, а нижний — ловильную. Вдоль всего корпуса ловильной резьбы предусмотрены канавки для выхода стружки при врезании в аварийный объект. Для улучшения условий врезания передние грани продольных канавок метчика на режущей части выполнены под углом 3°. Резьба метчика подвергается цементации с последующей закалкой и отпуском. Метчики изготавливаются с правыми и левыми резьбами. Техническая характеристика метчиков представлены в табл. 40 и табл. 41.
Таблица 40 -Техническая характеристика метчиков МЭУ
Метчик |
Условный диаметр ловимых труб, мм
|
Условный диаметр обсадной колонны, мм
|
Грузоподъемность, т
|
Присоединительная резьба (замковая)
|
Основные размеры, мм |
Масса, кг
|
|||
диаметр лов-ой резьбы |
присоед. резьбч |
наружн. диаметр |
длина |
||||||
МЭУ 36-60 МЭУ 46-80
МЭУ 69-100 МЭУ 85-127 |
48; В48 60; В60 73; В73 89; В89 102; В102 114; В114 |
114—168 114—178
140—273 168—273 |
30 45
60 75 |
3-50 3-76
3-88 3-117 |
36 46
69 85 |
60 80
100 127 |
65 90
108 134 |
370 455
450 560 |
6,5 11
19 34 |

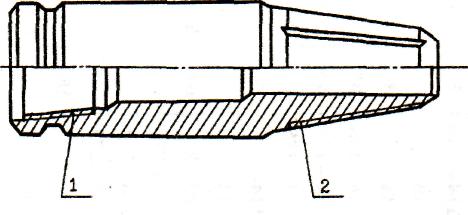

Рисунок 118 –Метчик универсальный МЭУ
Рисунок 119 -Метчика специальный МЭС
Таблица 41- Техническая характеристика метчиков МЭС
Метчик |
Условный диаметр ловимых труб, мм |
Условный диаметр обсадной колонны, мм |
Грузподъемность, т |
Присоединительная резьба (замковая) |
Основные размеры, мм |
Масса, кг |
|
диаметр |
длина |
||||||
МЭС-В 33 |
ВЗЗ |
114—168 |
21 |
3-50 |
65 |
230 |
2,3 |
МЭС-В42 |
В42 |
114—168 |
28 |
3-50 |
65 |
230 |
2,3 |
МЭС-48 |
48 |
114—168 |
36 |
3-50 |
65 |
230 |
3.8 |
МЭС В48 |
В48 |
114—168 |
36 |
3-50 |
65 |
230 |
4 |
МЭС-60 |
60 |
114—178 |
56 |
3-76 |
90 |
260 |
7.6 |
МЭС-В60 |
В60 |
114—178 |
56 |
3-76 |
90 |
260 |
7,2 |
МЭС-73 |
73 |
114—178 |
76 |
3-76 |
90 |
260 |
7 ,3 |
МЭС-В73 |
В73 |
114—178 |
76 |
3-76 |
90 |
260 |
8 |
МЭС-89 |
89 |
140—273 |
109 |
3-88 |
108 |
260 |
10,2 |
МЭС-В89 |
В89 |
140—273 |
109 |
3-88 |
108 |
260 |
11,3 |
МЭС 102 |
102 |
168—273 |
126 |
3-117 |
134 |
280 |
14 |
МЭС-В102 |
В102 |
168—273 |
126 |
3-117 |
134 |
280 |
15 |
МЭС-114 |
114 |
168—273 |
153 |
3-117 |
134 |
280 |
17 |
МЭС-В114 |
В114 |
168—273 |
153 |
3-117 |
134 |
280 |
18 |
