Лекция 10. Технологические особенности и применяемое оборудование при подземном и капитальном ремонте скважин
10.1.Назначение и технологические особенности прс и крс
Подземный ремонт предназначен для поддержания в работоспособном состоянии подземного оборудования, спущенного в нефтяную скважину, как правило, с его извлечением на поверхность для ремонта или замены.
Обладает большой трудоёмкостью и напряжённостью, так как требует больших затрат мощности специального оборудования для извлечения из скважины спущенных устройств и физических усилий. Следует учесть, что ПРС выполняется на открытом воздухе при любых климатических условиях.
В настоящее время более 70% всех ремонтов выполняется на скважинах с ШГН и менее 30% - на ЭЦН.
При ремонте скважин проводятся следующие операции (см. рисунки 81, 82): а) транспортные – доставка оборудования на скважину (t1); б) подготовительные – подготовка к ремонту (t2); в) спуско – подъёмные – подъём и спуск нефтяного оборудования из скважины (t3); г) операции по очистке скважины, замене оборудования, ликвидации мелких аварий (t4); д) заключительные – демонтаж оборудования и подготовка его к транспортировке (t5).

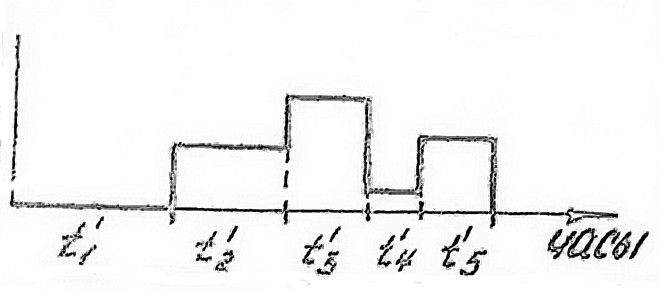

Рисунок 81-Диаграмма распределения времени на ПРС в объединении «Башнефть»

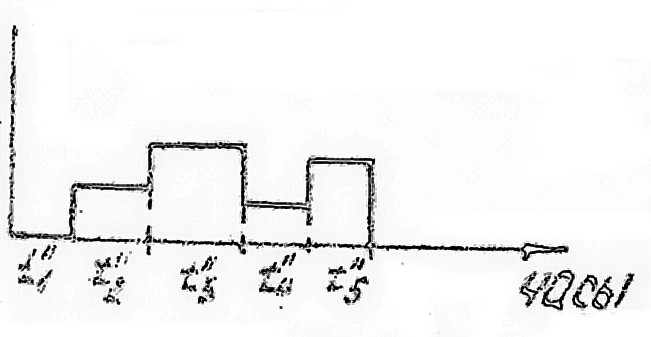

Рисунок 82- Диаграмма распределения времени на ПРС в объединении «Башнефть»
Рассматривая графики, изображающие относительные затраты времени на циклы операций, можно сказать, что основные усилия конструкторов должны направляться на сокращение времени: а) транспортных операций (она занимает до 50%) за счёт создания высокоскоростных, высокопроходящих агрегатов; б) подготовительных операций за счёт создания монтажеспособных машин и агрегатов; в) спуско – подъёмных операций за счёт создания надёжных автоматов и механизированных ключей.

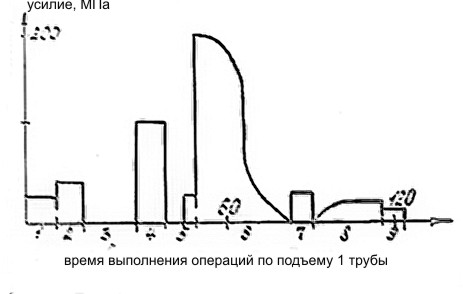

Характеристика трудоёмкости цикла операций по подъёму одной трубы приведена на рисунке 83.
1-перенос штопоров; 2-зарядки штопоров; 3-подъем колонны; 4-снятие, перенос, зарядки элеваторов; 5-зарядка ключа; 6-отвинчивание;
Рисунок 83-Характеристика трудоемкости цикла
Из рисунка 83 видно, что наиболее тяжёлой операцией является отвинчивание труб и сюда должны быть направлены главные усилия конструкторов.
Операции выполняемые при подземном ремонте скважин (ПРС):
1. Очистка забоя, подъемной колонны от парафина, гидратных отложений, солей и песчаных пробок.
2. Консервация и расконсервация скважин.
3. Устранение негерметичности НКТ.
4. Ремонт скважины с помощью тросово-канатного оборудования.
5.Опытные работы по использованию нового скважинного оборудования и другие геолого-технические мероприятия.
Операции, выполняемые при капитальном ремонте скважин (КРС):
1. Извлечение из скважин оставшегося в ней оборудования (НКТ, насосов, кабеля, штанги, каната и т.д.).
2. Исправления колонн при сломе, смятии.
3. Крепление пород призабойной зоны различными вяжущими веществами (цемент, смола).
4. Изоляционные работы.
5. Возврат на вышележащие или нижележащие горизонты.
6. Зарезка и бурение свола.
7. Ремонт скважин, оборудованных пакерами-отсекатилями.
8. Ремонт нагнетательных скважин.
9. Увеличение и восстановление дебитов и приемистости скважин – кислотная обработка, ГРП, гидропеско. перфорация, промывка растворителями и ПАВ.
10. Дополнительная перфорация и торпедирование
