1.1.2. Централизованная система закачки.
Включает в себя (см. рисунок 7) водозабор 1, станцию 2 подъема 2, кустовую нагнетательную насосную станцию 3 и нагнетательные скважины 4.
Кустовая насосная станция (КНС) представляет собой специальное сооружение, выполненное из бетона или кирпича, в котором размещается насосное и энергетическое оборудование, технологическая обвязка, пусковая и регулирующая аппаратура.
В последние годы получили распространение блочные КНС, которые изготавливаются на заводах в виде отдельных блоков и доставляются к месту монтажа в собранном виде.
1-водозаборная скважина; 2-станция 2 подъема; 3-кустовая насосная станция; 4-нагнетательная скважина
Рисунок 7-Обордование централизованной системы ППД
1.2. Оборудование водозаборов
1.2.1. Артезианский центробежный насос атн-8
АТН-8 – центробежный насос вертикального исполнения секционного типа. Рабочие колеса собираются на общем валу , каждая секция ( рабочее колесо и направляющий аппарат) соединяется со следующей на резьбе (или на шпильку) (см. рисунок 8).
Приводом насоса служит электродвигатель, который устанавливается на поверхности и соединяется с насосом (насос может быть спущен на глубину до 100 м) с помощью вала. Техническая характеристика насоса АТН-8 представлена в таблица 1 .
Таблица 1-Техническая характеристика АТН-8.
-
п/п
Параметры
Значение
1
2
3
4
5
6
Производительность, м3 /час
Напор , м - 80
частота вращения, об/мин
Мощность электродвигателя, кВт - 17
Коэффициент полезного действия - 0,65
Масса комплекта, кг
35
80
1450
17
0,65
8000
Рабочее колесо укрепляется на валу с помощью конической втулки, направляющие аппараты имеют обрезиненную ступицу, являющуюся одновременно и подшипником для вала.

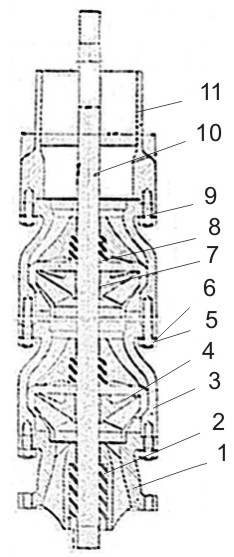

1-прием; 2-подшипник; 3-направляющий аппарат; 4-рабочее колесо; 5-гайка; 6-прокладка; 7-конусная втулка; 8-шайба; 9-шпилька; 10-вал; 11-выкид
Рисунок 8-Артезианский насос АТН-8
1.2.2. Вакуум-насос
Вакуум-насос является основным элементом сифонного водозабора.
Состоит (см. рисунок 9) из цилиндрического корпуса I, в котором эксцентрично размещен вал 2 с укрепленными на нем радиальными лопатками 3. Вал укреплен в радиальных подшипниках.
Перед пуском насос заливается водой и при вращении создает эксцентричное водяное кольцо. Последнее в месте его большей плотности (прилегание лопаток к корпусу) создает вакуум, и через отверстие, выполненной в форме мениска 4 всасывается водовоздушная смесь и через отверстие 5- выбрасывается.
1-корпус; 2-вал; 3-лопатки; 4-всасывающий канал; 5-нагнетательный канал
Рисунок 9-Вакуум-насос
Техническая характеристика применяющихся вакуум-насосов РМК-2 представлена в таблице 2.
Таблица 2-Техническая характеристика применяющихся вакуум-насосов РМК-2
-
№ п/п
Параметры
Значение
1
2
3
4
5
Производительность, м3/мин
Напор, мм рт.ст.
Частота вращения, об/мин
Мощность двигателя, кВт
Коэффициент полезного действия
2
650
1450
7
0,92
1.2.3. Перекачивающие насосы НД (насосы двухстороннего всасывания)
Насосы одноступенчатые, с рабочим колесом двухстороннего всасывания, горизонтальные. Такая конструкция колеса обеспечивает разгрузку вала от осевых сил и упрощает конструкцию.
Насос состоит из корпуса с горизонтальным разъемом I (см. рисунок 10), рабочего колеса 2, сальников 3, подшипников 4, всасывающего и выкидного патрубков.
Получили распространение насосы 4, 5, 6, 8 НДВ (насос двухстороннего всасывания высоконапорный с диаметром всасывающих патрубков 4, 5, 6, 8 дюймов). Техническая характеристика насоса 5НДВ представлена в таблице .
1-корпус; 2-рабочее колесо; 3-сальник; 4-подшипник
Рисунок 10- Насос типа «НД»
Насосы НД могут использоваться для откачки воды из подрусловых скважин (см. рисунок 11) Тогда они монтируются на поверхности, а приемная труба опускается в скважину.
Таблица 3-Техническая характеристика насосов (5НДВ)
№ п/п |
Параметры |
Значение |
1 2 3 4 5 6 7 |
Производительность,м3 Напор, м Частота вращения, об/мин Мощность, кВт Коэффициент полезного действия Высота всасывания, м Диаметр рабочего колеса, мм |
400-600 42-28 960 44-72 0,79-0,81 4,6-7,3 300-350 |
Насосы HД могут применяться также на сифонных водозаборах для откачки воды из вакуум-котлов и на открытых водозаборах.
1-обратный клапан; 2-скважина; 3-прием; 4-насос; 5-выкид
Рисунок 11-Схема оборудования скважины насосом НД
