8.5.2 Шатун
Расчёт ведётся по наименьшему сечению стержня - min .
р = Рш / min , (33)
где р – допустимое напряжение на растяжение, н/м2;
Рш – максимальная растягивающая сила, н.
Критические напряжения от изгиба определяются:
а) для углеродистой стали по формуле:
кр = (3350 – 6,2 L/i) , (34)
б) для легированной стали:
кр = (4700 – 24L/i) , (35)
где L – длина шатуна между центрами головок, см;
i – радиус инерции сечения шатуна, см.
гдеJ – наименьший момент инерции, см4;
- площадь сечения, см2.
Критическая сила, ломающая шатун, равна
Ркр = кр , (36)
Степень надёжности шатуна определяется из соотношения:
= Ркр / Ршmax , (37)
где Ршmax – максимальная сила, сжимающая шатун, кг.
Для компрессоров двойного действия = 5 – 7.
8.5.3 Крейцкопф
Крейцкопф компрессора передаёт усилия от шатуна к штоку и воспринимает нормальную составляющую N усилия, действующего на оси шатуна.

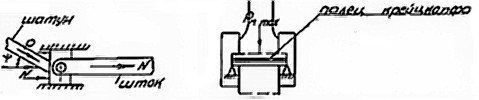

Рисунок 69- Расчётная схема крейцкопфа.
N = Ptg , (38)
где P – усилие, действующее по штоку компрессора, н;
- угол между осями шатуна и цилиндра, градус.
Удельное давление на опорные поверхности башмаков не должно превышать 0,6 МПа.
8.5.4 Палец крейцкопфа
Рассчитывается на изгиб нагрузкой, равномерно распределённой по всей длине втулки шатуна, как балка с защемлёнными в крейцкопфе концами.
Расчётная сила - Рш. max , действующая по шатуну.
Допустимое напряжение изгиба не более 120 МПа, удельное давление на палец 12 МПа.
8.5.5 Поршневые кольца
Рассчитываются на изгиб в рабочем состоянии и при надевании кольца на поршень, и проверяют удельное давление кольца на стенку цилиндра.

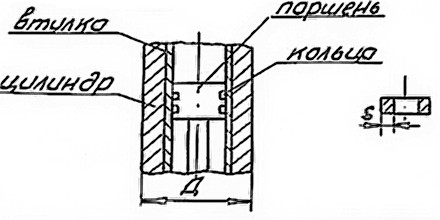

Рисунки 70-Расчетная схема поршневого кольца
В рабочем состоянии:
u = E / 2.34S(Д/S – 1)2 , (39)
где - разность зазоров в замке кольца в свободном и сжатом состоянии, м;
Е – модуль упругости. Для качественного чугуна Е = 0,3105 МПа;
Д – диаметр цилиндра, м;
S – толщина кольца, м.
При надевании кольца:
u = Е / 2,5 (Д – S / 2S)2 , (40)
Допускается u 150 МПа;
u 250 МПа.
Удельное давление
(/S)Е / 7,08 Д/S(Д/S – 1) , (41)
Для цилиндров среднего давления – Р = 0,05 – 0,07 МПа.
Для цилиндров высокого давления – Р = 0,07 – 0,15 МПа.
Для поршневых компрессоров:
S = (1/20 1/35)Д
= (3 4) S
Материал для колец СЧ-28-48.
