8.4.2 Эксплуатация компрессоров
Регулирование предусматривает поддержание постоянного давления на выкиде. Производится так: а) при паровом приводе – изменением числа оборотов привода; б) при электроприводе – перепуском газа из выкидного во всасывающий трубопровод; в) регулированием величины мёртвого пространства; г) дросселированием на всасывании.
Смазывают рабочие цилиндры для уменьшения трения поршневых колец о стенки цилиндра. Недостаток смазки может привести к задирам, нагреву цилиндров, избыток – к нагарам и засорению клапанов.
Смазка производится с помощью лубрикаторов – плунжерных насосов с числом плунжеров, соответствующих количеству точек смазки.
Давление в масляной системе регулируется редукционным клапаном.
Пуск компрессора производится после проведения следующих операций: а) пуска охлаждающей воды в рубашки цилиндров; б) проверки наличия масла в лубрикаторах и ручной прокачки маслосистемы; в) продувка системы маслоотделения ; г) закрытие задвижки на выкиде, открытия – на холостой выкид; д) предупреждён обслуживающий персонал.
После пуска проверить работу всех узлов и открыть (постепенно) задвижку на выкиде, закрыв на холостом выкиде.
Остановка компрессора производится так: а) переводится компрессор на работу на холостой выкид и закрывается нагнетательная линия; б) останавливается компрессор; в) закрывается вода, а в зимнее время спускается вода из цилиндров.
Характерные неисправности компрессоров:
а) падение давления масла в системе – неисправность манометра, разрыв маслопровода, неисправность маслянного насоса; б) перегрев цилиндров – накопление нагара, недостаток смазки; в) повышение температуры газа, выходящего из цилиндров – недостаточный расход воды, поступающей на охлаждение, высокая температура воды, образование накипи в рубашках; г) повышение давления на нагнетании низшей ступени – неисправность нагнетательных клапанов и утечка газа из высоконапорной линии в низко – напорную; д) стук в компрессоре – ослабление креплений, излишняя смазка, сработка подшипников, износ опоры крейцкопфа; внезапный стук вызывается просачиванием охлаждающей воды в цилиндр; е) стук в клапанах – ослабление или поломка пружины.
8.5 Расчёт прочности отдельных узлов и деталей
8.5.1 Коленчатый вал
Расчёт ведут по схеме, изображённой на рисунке 68, на шейку действует сила Рш , которая раскладывается на Р и Т.

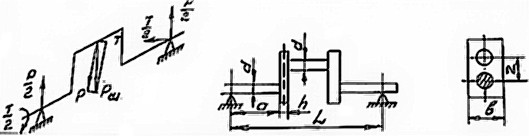

Рисунок 68- Расчётная схема коленчатого вала
Коренная шейка вала изгибается силами реакций Т/2 и Р/2, создающими на плече суммарный изгибающий момент Мu , который вызывает напряжение и . Кроме того, шейка скручивается моментом Мкр и моментом Т, вызывающим напряжение .
Суммарное напряжение в коренной шейке: н2 + 4к2
= , (28)
Шатунная шейка изгибается в двух взаимно – перпендикулярных направлениях моментами сил Т/2 и Р/2 с плечом l/2, вызывающим суммарное напряжение изгиба u.
Кроме того, на неё действует крутящий момент Мкр с моментом от силы Т/2 на плече Z, создающим напряжение кручения к .
Суммарное напряжение определяют по формуле.
Известно, что напряжение от изгибающего момента равно:
u = Мu / Wu [доп], (29)
где Мu – момент сопротивления изгибу, Wu = 0.1 d3.
Напряжение от крутящего момента:
к = Мк / Wк [доп], (30)
где Wк – момент сопротивления кручению, для круга Wк = 0,2 d3.
Щека колена изгибается силой Р/2 на плече (а + h / 2), вызывающей напряжение u , и воспринимает Мкр, вызывающий по всей высоте щеки постоянное напряжение изгиба u . Кроме того, изгибается моментом силы Т/2, вызывающим u . Щека дополнительно сжимается силой Р/2, создающей напряжение сжатия сж , и скручивается силой Т/2 на плече (а + h / 2). Последняя создаёт максимальное напряжение к на середине широкой стороны щеки и к - на узкой.
Наибольшее сложное напряжение на середине широкой стороны:
(31)
На середине узкой стороны напряжение составит:
(32)
Допустимое напряжение в вале не должно превышать 100 МПа.
