13.2. Ловильные инструменты
13.2.1. Фрезер фтк
Фрезер скважинный ФТК предназначен для ликвидации фрезерованием поврежденных участков (смятий, сломов) обсадных колонн в нефтяных и газовых скважинах. Данный фрезер — торцово-конический (комбинация торцовой и цилиндрической истирающе-режущих поверхностей с конической режущей). Торцовая поверхность фрезе армирована композиционным твердосплавным материалом, цилиндрическая поверхность — твердым сплавом "релит", а коническая поверхность оснащена режущими зубьями, представляющими собой твердосплавные пластины, которые установлены в пазах (см. рисунок 116).

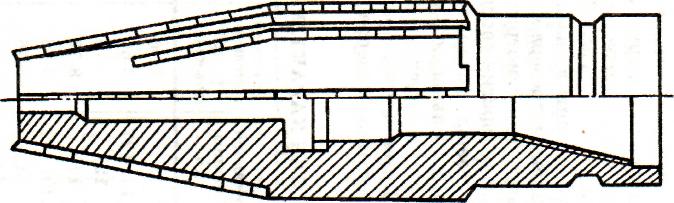

Рисунок 116–Фрезер ФТК
Для присоединения фрезера к колонне бурильных труб в верхней его части предусмотрена замковая резьба. Боковые промывочные отверстия расположены под углом к оси инструмента. Фрезеры изготавливаются с правыми или левыми присоединительными резьбами. Нормальный режим работы фрезера определяется осевой нагрузкой не более 40—60 кН при частоте вращения 1 — 2 с-1. Техническая характеристика фрезеров ФТК приведена в таблице 38.
Таблица 38-Техническая характеристика фрезеров
Фрезер |
Диаметр обсадной колонны, мм
|
Присоединительная резьба (замковая)
|
Основные размеры, мм |
Масса, |
|
диаметр |
длина |
||||
ФТК 90x46 |
114 |
3-66 |
90 |
350 |
12 |
ФТК 97x53 |
114; 127 |
3-66 |
97 |
350 |
13 |
ФТК 106x53 |
127 |
3-76 |
106 |
380 |
15 |
ФТК 115x60 |
140 |
3-76 |
115 |
380 |
19 |
ФТК 121x66 |
140; 146 |
3-76 |
121 |
405 |
55 |
ФТК 127x71 |
146 |
3-76 |
127 |
405 |
25 |
ФТК 137x72 |
168 |
3-88 |
137 |
432 |
28 |
ФТК 143x78 |
168; 178 |
3-88 |
143 |
432 |
30 |
ФТК 152x86 |
178;194 |
3-88 |
152 |
450 |
40 |
ФТК 167x100 |
194 |
3-121 |
167 |
470 |
50 |
ФТК 185x110 |
219 |
3-121 |
185 |
520 |
65 |
ФТК 195x120 |
219; 245 |
3-121 |
195 |
520 |
76 |
13.2.2. Фрезер фк
Режуще-истирающий кольцевой фрезер ФК предназначен для фрезерования прихваченных бурильных и насосно-компрессорных труб по телу, а также насосных штанг в обсаженных скважинах.
На наружной поверхности цилиндрического корпуса фрезера равномерно расположены противозаклинивающие каналы. Нижний конец корпуса армирован композиционным твердосплавным материалом (см. рисунок 117). Фрезер соединяется с колонной бурильных труб при помощи приемной трубы, изготовленной из соответствующей бурильной трубы с таким расчетом, чтобы ее внутренний диаметр был не меньше внутреннего диаметра фрезера.

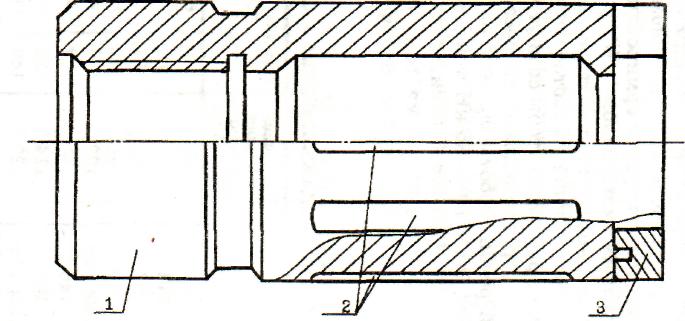

1-корпус; 2-противозаклинивающие каналы3-композиционная твердосплавная насадка
Рисунок 117-Фрезер ФК
Нормальный режим работы фрезера определяется осевой нагрузкой не более 10 — 35 кН при частоте вращения ротора 0,83 — 1,5 с-1. По требованию заказчика фрезеры изготовляют с правыми и левыми присоединительными резьбами. Техническая характеристика фрезеров ФК приведена в таблице 39.
Таблица 39- Техническая характеристика фрезеров
Фрезер |
Диаметр обсадной колонны, мм |
Присоединительная резьба по ГОСТ 633-80 |
Основные размеры, мм |
Масса, |
||
наружный диаметр |
внутренний диаметр |
длина |
|
|||
ФК 90x61 |
114 |
73 |
90 |
61 |
300 |
8 |
ФК 95x74 |
114 |
— |
95 |
74 |
160 |
4 |
ФК 104x75 |
127 |
89 |
104 |
75 |
300 |
10 |
ФК 112x82 |
140 |
— |
112 |
82 |
180 |
7 |
ФК 118x89 |
140;146 |
102 |
118 |
89 |
320 |
12,5 |
ФК 124x96 |
146 |
— |
124 |
96 |
180 |
7 |
ФК 136x102 |
168 |
114 |
136 |
102 |
350 |
17,5 |
ФК 140x110 |
168;178 |
127 |
140 |
110 |
350 |
16 |
ФК 150x122 |
168; 178 |
— |
150 |
122 |
200 |
9,5 |
ФК 160x133 |
194 |
— |
160 |
133 |
240 |
9,5 |
ФК 190x152 |
219 |
168 |
190 |
152 |
370 |
29,5 |
ФК 210x179 |
245 |
— |
210 |
179 |
260 |
19 |
ФК 248x205 |
273 |
— |
248 |
205 |
260 |
32 |
