13.1.2. Элеваторы эх5 и "Красное Сормово"
Двухштропные элеваторы состоят из корпуса с расточкой под трубу и боковыми проушинами под штропы. В верхней части корпуса имеется кольцевая выточка для затвора, представляющая собой разрезное кольцо под диаметр трубы. Затвор свободно перемещается в кольцевой выточке (см. рисунок 114 и 115). На корпусе имеется горизонтальная прорезь, через которую пропущена рукоятка для управления затвором. Для предотвращения открытия элеватор снабжен предохранителем, состоящим из стакана, штока с рукояткой и пружины, помещенной в стакан. Верх штока скошен под углом для автоматического запирания при закрытии затвора. Для предотвращения выпадения штропов отверстия в проушинах запираются шпильками. Техническая характеристика элеваторов представлена в таблице 36.
Таблица 36 - Техническая характеристика элеваторов ЭХ5
Типоразмер элеватора |
Условн. диаметр труб, мм |
Грузоподъемность, т |
Диаметр расточки под трубу, мм |
Габаритные размеры, мм |
Масса, кг |
||
длина |
ширина |
высота |
|||||
ЭХ5 60-15 |
60 |
15 |
62 |
370 |
155 |
110 |
18 |
ЭХ5-73-25 |
73 |
25 |
75 |
370 |
160 |
130 |
20 |
ЭХ5-89-35 |
89 |
35 |
91 |
395 |
180 |
145 |
29 |
ЭХ5-114-40 |
114 |
40 |
116 |
440 |
215 |
160 |
35 |
1-корпус; 2-затвор; 3-винт М8; 4-предохранительный палец

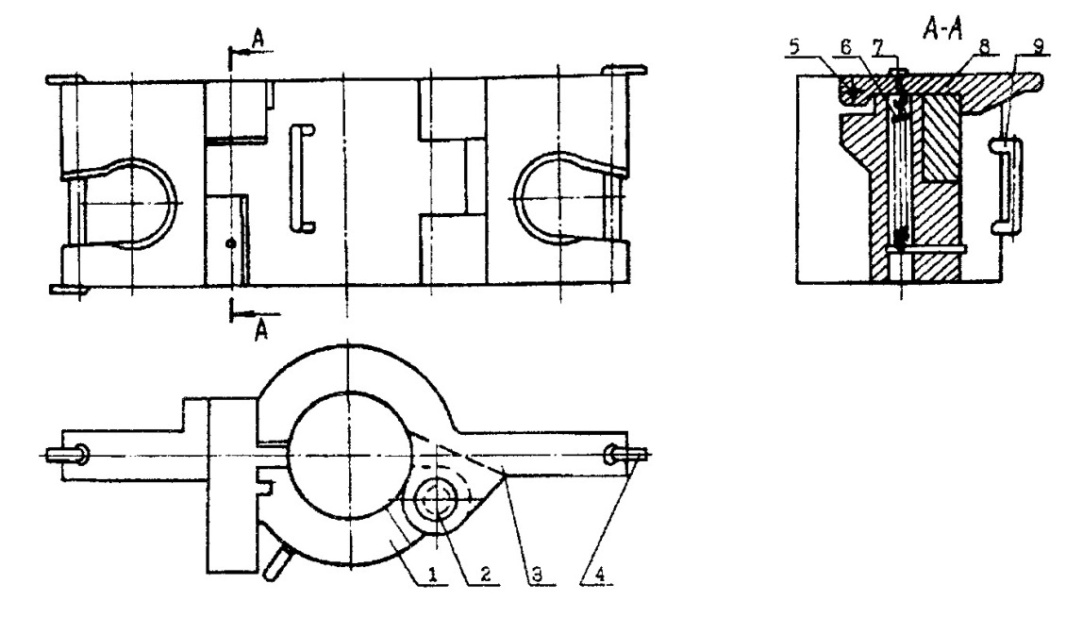

Рисунок 114–Элеватор Халятяна ЭХ5
1-затвор; 2-палец; 3-корпус; 4-предохранительный палец; 5-ось; 6-пружина; 7-крючок; 8-замок; 9-рукоятка

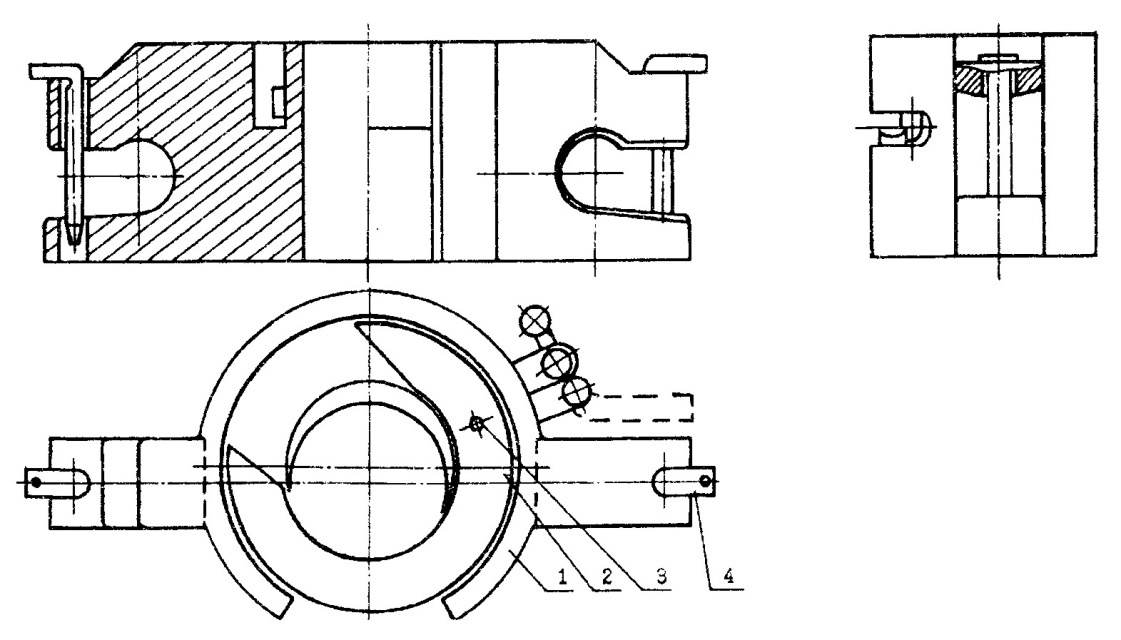

Рисунок 115 -Элеватор «Красное Сормово»
13.1.3. Элеватор штанговой эшн
Предназначен для захвата подвешивания насосных штанг при спуско-подъемных операциях в процессе ремонта нефтяных и газовых скважин, расположенных в умеренных макроклиматических районах. Состоит (см. рис. 11) из корпуса, втулки и штропа. В корпусе и втулке имеется вырез для ввода штанги, который перекрывается поворотом втулки. Для исключения возможности произвольного поворота втулки во время работы предусмотрена шарнирная рукоятка, которая в закрытом положении спускается в зев корпуса. На опорный выступ элеватора крепится сменный вкладыш, предохраняющий корпус элеватора от износа.
Конструкция элеватора предусматривает использование двух пар вкладышей: одну — для штанг диаметром 16; 19; 22 мм; вторую — для штанг диаметром 25 мм. Корпус элеватора имеет два шипа, на которые надеваются штроп, свободно поворачивающийся на них. Выпускается элеватор двух типоразмеров с одинаковыми втулками, вкладышами и крепежными винтами. Техническая характеристика элеваторов приведена в таблице 37.
Таблица 37-Техническая характеристика элеваторов ЭШН
Типоразмер элеватора |
Грузоподъемность, т |
Диаметр отверстий сменных вкладышей для штанг диаметром, мм |
Диаметр штропа, мм |
Габаритные размеры, мм |
Масса, кг |
||||
длина |
ширина |
высота |
|||||||
12 |
16, 19, 22 |
25 |
|||||||
ЭШН-5
ЭШН-10 |
5
10 |
17 |
27
27 |
32
32 |
22
25 |
225
230 |
125
125 |
490
490 |
11,6
13 |
