12.3. Крюки
Крюки являются одной из ответственных частей талевой системы и служат для подвешивания элеватора при спуско-подъеных операциях. Крюк первым воспринимает нагрузку, что указывает на его особое место в талевой системе (рисунок 105).
1-серьга; 2-корпус; 3-ствол; 4-подшипник; 5-пружина; 6-палец; 7-рог
Рисунок 105-Схема крюка
Применяются крюки типов КН – 15, КН-25, КН-50, КН-75. Состоят из серьги 1, подствола 3, опирающегося на подшипник 4 и пружину 5, пальца 6, служащего для подвески рога 7. При конструировании крюков исходный диаметр является диа-метр зева, который должен быть достаточным для размещения штропов элева-тора. Техническая характеристика крюков в таблице 33.
Таблица 33- Техническая характеристика крюков
-
№ п/п
Показатели
КН-15
КН-25
1
Грузоподъемность, кН
150
250
2
Диаметр зева рога, мм
55
90
3
Усилие пружины при рабочей деформации, Н
250
400
4
Длина рабочего хода пружины, мм
55
60
5
Просвет серьги, мм
250
160
6
Масса, кг
34,7
60
Рог выполняется цельнокованым. Наличие шарикоподшипников обеспечивает свободное вращение рога при работах по свинчиванию и развинчиванию. Пружинный амортизатор обеспечивает плавный подъем трубы до полного выхода ниппеля их муфты при отвинчивании.
Расчет крюка сводится к определению прочности рога крюка, пальца серьги, пружины, упорного подшипника.

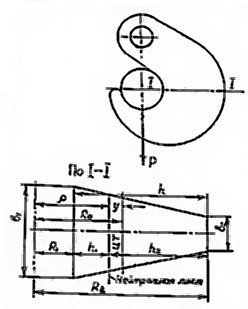

Рисунок 106-Расчетная схема рога крюка
Суммарное напряжение от действия изгибающего момента и нормальной силы на крюк равно:
(139)
где Р – нормальна сила, Н;
F – площадь поперечного сечения, см2;
- радиус нейтрального слоя, см;
- расстояние нейтрального слоя до рассматриваемых волокон, см;
, (140)
где - радиус центра тяжести, см.
По теории кривых стержней наибольшее напряжение испытывает сечение, перпендикулярное линии действия внешней нагрузки. В нем действует изгиба-ющий момент:
(141)
(142)
Радиус кривизны нейтральной линии определяется по формуле:
(143)
Радиус кривизны центра тяжести сечения равен:
(144)
Расстояние нейтральной линии от центра тяжести сечения:
(145)
Расстояние от нейтральной линии до наиболее удаленных растянутых во-локон:
(146)
Расстояние от нейтральной линии до наиболее удаленных сжатых волокон:
(147)
Изгибающий момент:
(148)
Напряжение в растянутых волокнах от действия изгибающего момента:
(149)
Напряжение в растянутых волокнах от действия растягивающей силы:
(150)
Суммарное напряжение от действия растягивающей силы
(160)
Напряжение в сжатых волокнах
(161)
Суммарное напряжение в сжатых волокнах
(162)
Материал рога крюка – 12хН2.

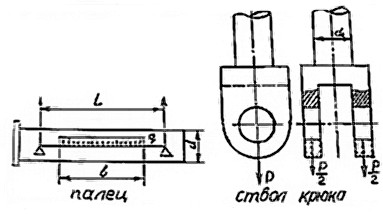

Рисунок 107-Расчетная схема пальца рога крюка
Палец рога крюка рассчитывают как балку на двух опорах со сплошной нагрузкой на пролете «в».
(163)
(164)
, (для круга) (165)
где - максимальной изгибающий момент, Н см;
W – момент сопротивления, см3;
Р – сила действующая в пролете «в», Н;
- длина пролета, см;
q – рассмотренная нагрузка, Н;
d – диаметр пальца, см.
Напряжение смятия:
(166)
где f – площадь сечения пальца, см2.
Ствол крюка рассчитывают по сечениям проушины:
(167)
Корпус рассчитывают на растяжение силой Р:
(168)
где F – кольцевая площадь сечения корпуса, см2.
Расчет серьги ведут как балки с защемленными концами и приложенной к середине сосредоточенной нагрузкой
(169)
где – изгибающий момент, Н см;
- момент сопротивления сечения «в», см3.
Рисунок 108- Сечение корпуса крюка
(170)
где Р – сила, действующая в сечении «в», Н;
- расстояние между проушинами, см.
, (171)
где b – ширина серьги в сечении, см;
h – высота сечения, см.
Напряжение в сечении проволоки при нагрузке :
(172)
где - средний диаметр пружины, см;
n – число витков пружины;
d – диаметр проволоки, см.
Прогиб одного витка при нагрузке Q равен:
, (173)
где G – модуль сдвига ( )
Рисунок 109- Серьга
Рисунок 110-Пружина
Прогиб всей пружины:
(174)
