1.3. Оборудование насосных станций 2 подъема ( нс2 )

К станциям 2 подъема относятся объекты, перекачивающие воду от водозабора на кустовые насосные станции. Могут располагаться отдель­но или совмещаться с КНС.

Основным оборудованием НС2 являются центробежные насосы. В настоя­щее время получили широкое применение насосы типа ЦНС-ЗОО-480 (ста­рое обозначение 8МС-7 ). Насос секционный, состоит из отдельных секций, крышек всасывания и нагне­тания. Символы расшифровываются так:

Ц - центробежный;

Н - насос;

С - секционный;

300- подача, м3/час;

480-напор, м.вод.ст.

1-направляющий аппарат; 2-рабочее колесо; 3-подушка пяты; 4-гидравлическая подушка; 5-сальник; 6-подшипник; 7-вал

Рисунок 12-Схематическое устройство «ЦНС»

Насосы "ЦНС" предназначены для откачки нейтральных жидкостей и воды с содер­жанием мехпримесей не более 0,2% по массе при размере 0,2 мм по размеру. Нормальная температура перекачиваемой жидкости +25°с, материал основных деталей - чу­гун.

Устройство насоса рассмотрим позднее. Технологическая схема станции второго подъема приведена на рисунке 13.

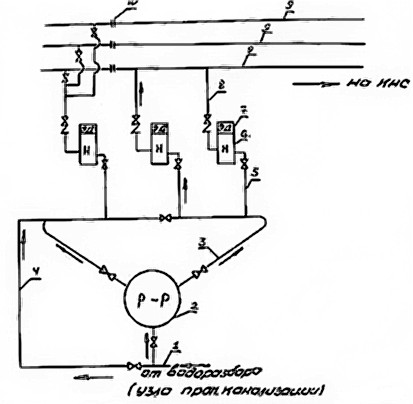

1-трубопровод от водоисточника; 2-буферный резервуар; 3-приемный трубопровод НС2; 4-байпасный трубопровод; 5-прием насоса; 6-насос; 7-привод; 8-выкид насоса; 9-выкидная гребенка НС2; 10-расходомеры.

Рисунок 13-Технологическая схема НС2

Лекция 2. Оборудование кустовые насосные станции

2.1. Основное и вспомогательное оборудование кнс

2.1.1. Техническая характеристика кнс

Техническая характеристика кустовой насосной станции определяется следующими факторами: а) суммарной приемистостью нагнетательных скважин, образующих общую производительность КНС; б) давлением нагнетания (давление, при котором нагнетательные скважины принимает заданный объем воды, плюс потери на трение, на местные сопротивления, на преодоление разности геометрических высот); в) количеством подклю­чаемых нагнетательных скважин, определяющих габариты КНС.

Определяют требуемое количество насосов из соотношения:

(1)

где Qс - суммарная производительность скважин, м3/сут;

Qнас - единичная производительность насоса, м3/сут.

На 2 работающих насоса следует иметь I резервный.

Расчет параметров КНС ведут в следующей последовательности.

Определяют мощность одного насоса из формулы:

где Q - подача насоса при номинальном режиме, м3/с;

Нн - напор насоса, м;

pж - плотность перекачиваемой жидкости, кг/м3;

q - коэффициент полезного действия ( для центробежных насосов колеблется от 0,5 до 0,9).

Мощность всех насосов (не считая резервных) определяет мощность КНС.

Мощность электродвигателя для насоса выбирают так:

(2)

где nH- кпд насоса (0,5 - 0,9);

na - кпд двигателя (до 0,97);

nп - кпд передачи (0,95);

K - коэффициент запаса (до 1,3)

Современные КНС и станции 2 подъема работают при параллельной работе отдельных насосов (все насосы нагнетают воду в общий нагнетательный коллектор).
