4) Ділення комплексних чисел
де .
Якщо комплексні числа подані в алгебричній формі, то тоді треба позбутись комплексного числа в знаменнику. Для цього необхідно чисельник і знаменник помножити на спряжене значення знаменника:
5) Піднесення комплексного числа до степеня
4.9.2. Символічне (комплексне) відображення синусоїдних величин
В параграфі (4.2) було розглянуто векторне відображення синусоїдної величини (4.9) з зображенням її вектором на площині х-о-у (рис. 4.26, а). Замінивши декартову систему координат х-о-у комплексною площиною (+1)-0-(+j) (рис. 4.26,б), можемо за аналогією до формули векторного відображення (4.9):
з

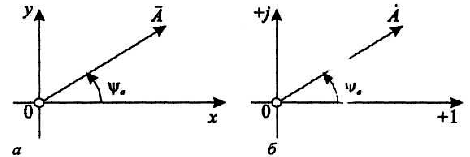

Рис.
4.26 Зображення вектора
на площині Х-О-Y
(а)
та зображення комплексного числа
на площині +1-0-+j
(б)
|
(4.50) |
де знак чи означає "відповідає", "відображає", а
П риклад 4.3. Розглянемо декілька прикладів переходу від миттєвого значення синусоїдної величини до комплексного її відображення, і навпаки.
Рис. 4.27 До
виведення закону Ома в комплексній
формі
Зворотний перехід:
4.9.3. Закони Ома та Кірхгофа в комплексній формі. Комплексні опори та провідності
До кола з послідовним сполученням елементів r, L, С (рис. 4.27, ) прикладена синусоїдна напруга, яка викличе синусоїдний струм, їх комплексні відображення будуть та :
|
(4.51) |
Для замкнутого контуру за другим законом Кірхгофа запишемо рівняння для миттєвих значень напруг:
|
(4.52) |
або в комплексній формі, відобразивши синусоїдні величини комплексними величинами:
|
(4.53) |
де – збігається за фазою зі струмом;
– випереджає струм на 90°;
– відстає від струму на 90°.
Підставляючи ці значення в рівняння (4.53), одержимо:
звідки
|
(4.54) |
Рівність (4.54) називають законом Ома в символічній (чи комплексній)формі.
Опір
|
(4.55) |
називається комплексним повним опором схеми, позначається великою літерою з рискою знизу.
При відомих комплексних значеннях струму й напруги комплексний опір визначається як:
|
(4.56) |
де
|
(4.57) |
Якщо , то і являє собою індуктивний опір ( ); якщо ( , то і є ємнісним опором ( ); і якщо = 0, то х = 0.
На рис. 4.27,б зображена векторна діаграма в комплексній площині для кола (рис. 4.27, ). Надалі векторні діаграми будемо рисувати в комплексній площині для комплексних діючих значень напруг та струмів
Необхідно звернути увагу на те, що дійсною частиною комплексного опору є резистивний опір, а уявною частиною – реактивний опір.
|
(4.58) |
Символи Re – від французьких слів realiser – дійсний, a Im – imaginer – уявний.
Величина, зворотна комплексному опорові, називається комплексною провідністю:
|
(4.59) |
Як видно з (4.59), дійсною частиною комплексної провідності є активна провідність, а уявною – реактивна провідність взята із протилежним знаком:
|
(4.60) |
Величину – називають повною провідністю кола.
Ураховуючи (4.59), закон Ома в комплексній формі може бути записаний ще так:
|
(4.61) |
Закони Кірхгофа справедливі для кіл постійного струму, а для миттєвих значень струмів, ЕРС і напруг змінного струму матимуть такий вигляд:
чи
В електричних колах синусоїдного струму можна додавати діючі (або амплітудні) значення струмів, ЕРС і напруг, але у векторній формі, тобто додавати геометрично, і тому закони Кірхгофа для кіл синусоїдного струму у векторній формі запишуться так:
|
(4.62) |
Ця операція аналогічно виконується і комплексними числами. Тому закони Кірхгофа у комплексній формі запишуться так:
|
(4.63) |
Складаючи рівняння для електричних схем згідно з (4.63), необхідно попередньо вибрати додатні напрямки струмів у вітках, додатні напрямки ЕРС та напруг на елементах (r, l, С) схеми, та додатні напрямки обходу контурів – аналогічно, як в колах постійного струму.
