4.6. Паралельне з'єднання приймачів у колі змінного струму
Я к видно із схеми (рис. 4.15,а), для такого кола характерно те, що напруги на кожній вітці схеми однакові й дорівнюють напрузі мережі, а загальний струм дорівнює сумі струмів віток.
Спочатку розглянемо графоаналітичний метод розрахунку кола з паралельним з'єднанням приймачів. Розглянемо схему з трьох віток. Струм у кожній вітці визначається згідно із законом Ома:

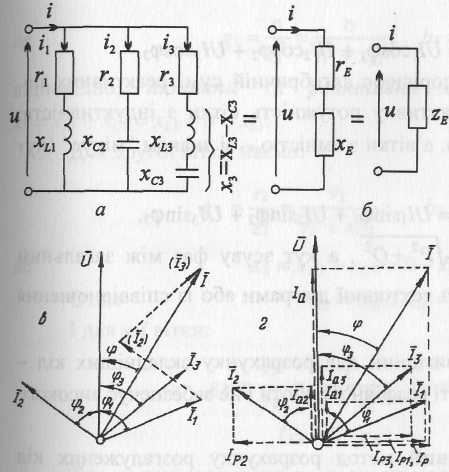

Рис. 4.15. Паралельне
з'єднання в колі змінного струму (а),
його еквівалентна схема (б) та векторні
діаграми (в, г)
Кут зсуву фаз між струмом кожної вітки і напругою мережі визначається 3 трикутника опорів відповідної вітки через cos φ чи tg φ:
Загальний струм, як випливає із першого закону Кірхгофа, дорівнює геометричній сумі струмів усіх віток:
Значення загального струму визначають графічно із векторної діаграми (рис. 4.15,в), побудову якої починаємо з напруги як із спільної величини для всіх віток схеми. Стрілки кутів φ на векторних діаграмах скеровані від стругу до напруги.
Активна потужність кола дорівнює арифметичній сумі потужностей окремих віток:
.
Реактивна потужність кола дорівнює алгебричній сумі реактивних по тужностей всіх віток, причому реактивну потужність вітки з індуктивністю беруть із знаком "плюс" (кут φ > 0), а вітки з ємністю – зі знаком "мінус" (кут φ<0):
Повна потужність кола , а кут зсуву фаз між загальним струмом і напругою визначається із векторної діаграми або із співвідношення cos φ = P/S.
Графоаналітичний метод невигідний для розрахунку складніших кіл – громіздкий, вимагає великої точності графічної роботи і не забезпечує високого ступеня точності.
Тепер розглянемо аналітичний метод розрахунку розгалужених кіл змінного струму – т.з. класичний метод. В цьому методі використовують провідності, за допомогою яких можна аналітично розрахувати струми всіх віток і напруги на всіх ділянках кола.
Струм у кожній вітці кола розкладають на дві складові (рис. 4.15,г), одна з яких – це проекція на вектор напруги – активна складова , а друга на лінію, перпендикулярну до напруги – реактивна складова струму . Активна складова струму визначає активну потужність:
, |
(4.37) |
а реактивна складова струму – реактивну потужність:
|
(4.38) |
Із векторної діаграми (рис. 4.15,г) випливає, що:
|
(4.39) |
де
відповідно, активна та реактивна провідності першої вітки. Тут
Для другої вітки маємо:
,
де
Отже
І для k-ї вітки:
|
(4.40) |
Так можна визначити провідності усіх віток схеми и відповідно складові їх струмів Іа та Ір.
Загальна активна й реактивна провідності, активна й реактивна складові загального струму схеми дорівнюють сумі відповідних складових:
|
(4.41) |
В цій сумі реактивні провідності віток з індуктивним характером навантаження будуть додатними (зі знаком "плюс"), а віток з ємнісним характером від'ємними (зі знаком "мінус").
Повна еквівалентна провідність і сумарний струм схеми дорівнюють:
|
(4.42) |
Еквівалентний резистивний rЕ, реактивний хЕ і повний ZE опори кола (рис. 4.15,б) визначаються за допомогою таких співвідношень:
|
(4.43) |
Тут необхідно відзначити, що якщо bе > 0, то хЕ буде індуктивним опором, а якщо bе < 0, то хЕ – ємнісним, і якщо bе = 0 – тоді хЕ = 0.
