1.3. Зв'язок зарядів тіл з їх електричним полем. Теорема Гаусса. Постулат Максвелла
Досліджуючи електричне поле в речовині, необхідно враховувати її електричні властивості. Речовини за своїми електричними властивостями поділяють на три основні групи – провідні речовини, діелектрики (ізоляційні речовини) й напівпровідникові речовини (напівпровідники).
Провідні речовини – це такі, які володіють значною кількістю вільних заряджених елементарних частинок (електронів або додатних чи від'ємних іонів), які починають упорядковано рухатись під дією електричного поля, створюючи тим самим в речовині впорядкований електричний струм. Основною властивістю провідних речовин є електропровідність – це властивість проводити електричний струм під дією постійного чи змінного електричного поля.
Діелектриками називають речовини, в яких вільних заряджених частинок є, практично, дуже мало й на перший план під дією електричного поля виступає явище поляризації, а струмом вільних заряджених частинок можна знехтувати.
Н апівпровідникові речовини знаходяться за значенням електропровідності між провідниками й діелектриками. Вони широко застосовуються в електронній техніці.
Однорідним називають середовище, яке у всіх елементах об'єму має однакові фізичні властивості. Ізотропним називають середовище, яке в кожному елементі об'єму має однакові властивості у всіх напрямках.
Т

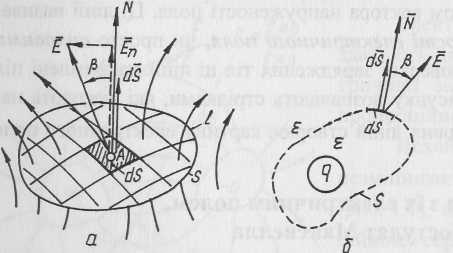

Рис 1.2. Обчислення
потоку вектора напруженості
електричного поля
крізь
поверхню S,
обмежену контуром l
(a)
та крізь замкнену поверхню S
(б).
Уявимо в електричному полі поверхню S, обмежену контуром l, яка пронизується силовими лініями електричного поля (рис. 1.2,а).
Розглянемо замкнену поверхню, яка обмежує частину простору, в якому знаходиться тіло з зарядом q. Замкнена крива подана на рис. 1.2,б (пунктирна лінія) – це слід цієї поверхні в площині рисунка.
Теорема Гаусса і встановлює зв'язок між потоком вектора крізь цю замкнену поверхню із зарядом q таким співвідношенням:
|
(1.2) |
О тже, теорема Гаусса формулюється так: потік вектора напруженості електричного поля крізь замкнену поверхню в однорідному ізотропному діелектрику дорівнює відношенню електричного заряду, який знаходиться всередині цієї поверхні, до абсолютної діелектричної проникності діелектрика.
Д

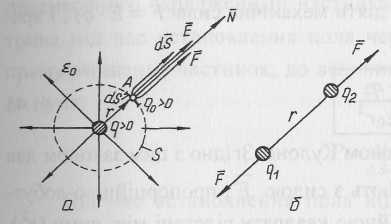

Рис.
1.3. Лінії напруженості
електричного
поля точкового заряду (а),
взаємодія
двох точкових зарядів (б)
Отже, , чи .
Значення відносної діелектричної проникності для деяких діелектриків наведені в табл. 1.1.
Таблиця 1.1
