Електрична міцність деяких ізоляційних матеріалів
Матеріал |
Епр, кВ/см |
Матеріал |
Епр, кВ/см |
Слюда |
800-14500 |
Дерево |
25-50 |
Гума м’яка |
150-250 |
Олія трансформаторна |
160-200 |
Картон |
190-260 |
||
Порцеляна |
150-200 |
Повітря |
20-30 |
1.9. Елементи електричних кіл

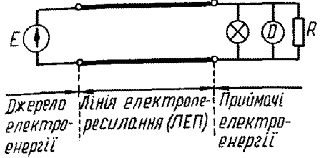

С укупність пристроїв, що утворюють шляхи для електричного струму, електромагнітні процеси в яких можна описати за допомогою понять ЕРС, струму, напруги та параметрів окремих ділянок (опорів), називають електричним колом. Схема електричного кола показана на рис. 1.21.
Д
Рис. 1.21. Схема
простого електричного поля
Приймачами електроенергії є пристрої, в яких електрична енергія перетворюється на інші види енергії: механічну (в електродвигунах), теплову (в електричних печах і нагрівальних пристроях), хімічну (у пристроях хімічної технології), акустичну (в радіоприймачах), світлову (в електричних лампах) тощо.
Найпростіші електричні явища відбуваються в колах постійного струму, в яких у загальному випадку проходять електричні струми провідності (в металах та електролітах) та переносу (наприклад, в електронних лампах). ЕРC, напруги та струми в колах постійного струму будемо позначати великими літерами Е, U, І.
Д
Рис. 1.22. Реальне
джерело ЕРС (а) та його зовнішня
характеристика (б)
|
(1.48) |
При незмінній Е від струму напруга U на клемах джерела буде менша від Е на значення спаду напруги (U = r0I) на внутрішньому опорі. У неробочому режимі, коли опір навантаження вимкнений (RH ∞), I = 0, а U = Е; в режимі короткого замикання, коли опір навантаження дорівнює нулеві (RH = 0), напруга U = 0, і струм значно зросте й буде дорівнювати струму короткого замикання: I = Ік = Е/r0.
Рис.
1.23. Ідеальне джерело ЕРС (а) та його
зовнішня характеристика (б, в)
Ц
Рис.
1.24. Визначення режиму роботи джерела
електричної енергії залежно від
спрямування U
та I.
Помножимо ліву і праву сторони рівняння (1.48) на значення струму I, одержимо:
|
(1.49) |
в (1.49) компонента Р0=r0I2 – це потужність, яка витрачається на внутрішньому опорі джерела електроенергії; компонента Р = UI – та частина потужності, яка передається зовнішньому споживачу RH. Отже, значення ЕІ із закону збереження балансу потужностей є потужністю джерела електроенергії – потужністю генератора:
|
(1.50) |
У формулі (1.50) Е та I на схемі мають однакове спрямування. Якщо спрямування Е та I різні, то потужність джерела буде РГ = –ЕІ.
Отже, під час визначення P потужності в джерелах електричної енергії необхідно враховувати умовно-додатні напрями струмів (рис. 1.24). Якщо спрямування ЕРС і струму збіжні, то умовно вважають, що джерело ЕРС працює в режимі генератора, в протилежному випадку – в режимі споживача. Дійсний режим роботи k-го джерела ЕРС може бути визначений після підставляння числових значень струмів Іk та ЕРС Еk з врахуванням їх знаків.
В результаті числового розрахунку, якщо РГ > 0 – то джерело електроенергії працює в режимі генератора – віддає електричну енергію в зовнішнє коло і, якщо PГ< 0 – джерело працює в режимі приймача – споживає електричну енергію.
