4.7. Мішане сполучення приймачів
Класичний метод розрахунку кіл змінного струму при мішаному сполученні приймачів полягає в тому, що паралельне з'єднання замінюємо еквівалентним послідовним сполученням, а відтак розглядаємо повну схему вже як послідовне з'єднання.
Спочатку визначаємо провідності віток, з'єднаних паралельно (рис. 4.16,а):
Потім знаходимо еквівалентні провідності паралельно з'єднаних віток:
Далі знаходимо опори rЕ і xE схеми (рис. 4.16,б):
Рис. 4.16. Мішане сполучення приймачів у колі змінного струму
Надалі схему розглядаємо як послідовну і за законом Ома визначаємо струм:
Напруга між точками В і С:
Струми паралельних віток дорівнюватимуть:
Коефіцієнт потужності: .
Потужності: .
П

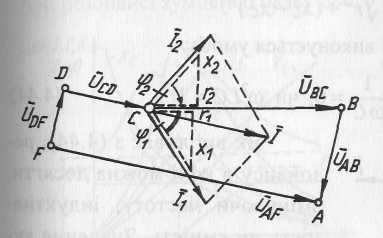

Рис. 4.17. Векторна
діаграма струмів і напруг для схеми
рис. 4.16
4 Рис. 4.18. До визначення резонансу в електричному колі .8. Резонанс в електричних колах
Внаслідок того, що індуктивні й ємнісні опори, а також індуктивні й ємнісні провідності можуть взаємно компенсуватись, можливі випадки, коли в колі, яке має реактивні елементи, еквівалентний реактивний опір, і відповідно еквівалентна реактивна провідність дорівнюватимуть нулеві, й тоді струм в такому колі збігається за фазою з напругою, прикладеною до клем цього кола, тобто коло загалом веде себе як активний опір. Явище, при якому струм у колі (рис. 4.18), за наявності у ньому реактивних опорів (індуктивностей та ємностей), збігається за фазою з напругою, прикладеною до цього кола, називають резонансом.
При резонансі електричного кола із мережі надходить тільки активна енергія (потужність Р), а реактивна енергія (потужність q) циркулює (коливається) всередині схеми між котушкою індуктивності та конденсатором.
4.8.1. Резонанс у колі з послідовним сполученням елементів r, l, с (резонанс напруг)
Повний опір такого кола (рис. 4.19,а) виражається як:
Згідно з визначенням при резонансі виконується умова:
або чи |
(4.44) |
Я
Рис.
4.19. Послідовне сполучення r,
L,
С
(а), векторна діаграма
та
при
резонансі(б)
|
(4.45) |
Частоту ω0, називають резонансною, вона є власною частотою контуру. З такою частотою в замкненому контурі r – L – С при вимкненні и і закороченні клем а – d схеми (рис. 4.19) енергія вільно коливається між індуктивністю та ємністю.
Т
Рис.
4.20.
Залежності
U,
I,
r,
Xl,
Xc,
Ζ,
φ
для
схеми рис. 4.19 від частоти
На рис. 4.20 наведені графіки залежностей Ur, Ul, UС, I, r, xС, хL, φ від частоти ƒ для схеми (рис. 4.19) при незмінній напрузі мережі.
Якщо
Якщо .
Якщо опір , струм .
В інтервалі частот від ƒ= 0 до ƒрез навантаження має ємнісний характер, струм випереджає за фазою напругу мережі (φ < 0). В інтервалі частот від ƒрез до ƒ = ∞ навантаження має індуктивний характер, струм відстає за фазою від напруги (φ > 0).
Найбільше значення напруги на ємності одержується, якщо частота дещо менша за резонансну, а на індуктивності – дещо більша за резонансну.
Явище резонансу широко використовують в радіоелектронних пристроях та в заводських промислових установках.
