1.14.2. Графоаналітичний метод розрахунку нелінійних кіл
В цьому методі струми та напруги в нелінійному колі визначаються за вольт-амперними характеристиками елементів, що входять в це коло. Ці характеристики одержують експериментально або із довідника для стандартних нелінійних елементів:
а) При послідовному сполученні нелінійних елементів загальну вольт-амперну характеристику нелінійного кола визначають складанням напруг окремих вольт-амперних характеристик елементів при заданому струмі (рис. 1.53): U = U1+ U2, де U1 – напруга на елементі НЕ1; U2 – напруга на елементі НЕ2; U – напруга, прикладена до еквівалентного НЕ.
Рис. 1.53. До розрахунку НЕ, увімкнених послідовно

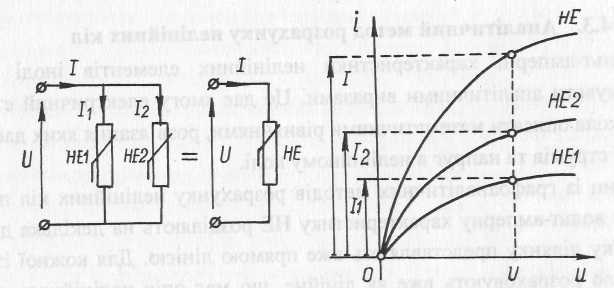

б) При паралельному сполученні нелінійних елементів загальну вольт-амперну характеристику нелінійного кола одержують складанням струмів окремих вольт-амперних характеристик елементів при заданій напрузі (рис. 1.54): І = І1 + І2, де І1 – струм в елементі НЕЇ; І2 – в елементі НЕ2; І – струм в нерозгалуженому колі.
Рис. 1.54. До розрахунку кола з НЕ, увімкнених паралельно
в) При змішаному сполученні нелінійних елементів спочатку складають вольт-амперні характеристики паралельно увімкнених елементів (як у п.б), а потім послідовно увімкнених (як у п.а):
г
Рис. 1.55. До
розрахунку НЕ, увімкнених послідовно
з лінійним резистором
Це рівняння в координатах и і i представляє і пряму АВ: якщо I = 0, то U2 = Ε – точка – А, і якщо U2 = 0, то I = Ε / r1 – точка В. Робоча точка С знаходиться на перетині вольт-амперної характеристики нелінійного елемента та прямої АВ, що визначає рівняння кола.
Цю задачу можна розв'язати ще так. Побудувати ΒΑΧ лінійного елемента r (и =ri – пряму лінію, яка проходить через початок координат), а потім задачу розв'язати як в п.а – при послідовному, або як в п.б – при паралельному сполученні.
1.14.3. Аналітичний метод розрахунку нелінійних кіл
Вольт-амперні характеристики нелінійних елементів іноді вдається апроксимувати аналітичними виразами. Це дає змогу електричний стан нелінійного кола описати математичними рівняннями, розв'язання яких дає числові значення струмів та напруг в нелінійному колі.
Один із графоаналітичних методів розрахунку нелінійних кіл полягає в тому, що вольт-амперну характеристику НЕ розділяють на декілька ділянок, і кожну таку ділянку представляють вже прямою лінією. Для кожної із цих ділянок коло розраховують вже як лінійне, що має опір нелінійного елемента r = rд = du / di – на цій ділянці. Потім розрахунки окремих ділянок аналітично стикують, цей метод інколи називають кусково-лінійною апроксимацією вольт-амперної характеристики НЕ.
Обидва методи вимагають громіздкого числового розрахунку.
Глибше вивчити питання розрахунку нелінійних кіл можна в курсі теоретичної електротехніки або за спеціальною літературою.
