3.5. Закон електромагнітної індукції. Правило Ленца
Я вище електромагнітної індукції відкрите англійським фізиком М. Фарадеєм у 1831 p., який, виконавши багато дослідів (протягом 10 років), відкрив один з основних законів електротехніки, що сьогодні називають законом електромагнітної індукції. Математичне формулювання цього закону, утому вигляді, що сьогодні застосовується, подане Дж. Максвеллом. Суть його така: якщо замкнутий контур пронизується змінним магнітним потоком, то в цьому контурі виникає (індукується) ЕРС, миттєве значення якої дорівнює кількості витків (w) контуру (котушки), помноженій На швидкість зміни потоку в часі dФ/dt. Якщо напрям ЕРС і магнітного потоку скерувати за правилом правого гвинта (рис. 3.21,а), то у формулі будемо мати знак "мінус", а при лівогвинтовому скеруванні (рис. 3.21,б) – знак "плюс". В електротехніці, як правило, застосовують правогвинтове скерування, тоді
|
(3.23) |
При лівогвинтовому скеруванні роблять застереження. Закон електромагнітної індукції, як буде видно при подальшому вивченні електротехніки, широко застосовується у всіх електричних машинах, трансформаторах, електричних апаратах, радіотехніці, телевізійній техніці тощо.
Розглянемо провідний контур (рис. 3.22), який пронизується стороннім змінним магнітним потоком Ф(і).
Тоді в контурі виникає ЕРС e, яка викличе струм і. Напрям струму буде збігатися з напрямом ЕРС. Струм контуру буде створювати своє магнітне поле Ф. Це магнітне поле буде напрямлене завжди так, що буде діяти проти причини, що його в икликала, тобто проти зміни стороннього магнітного поля Ф(t).
Розглянемо це явище у проміжку часу t1-t2. Сторонній магнітний потік додатний і збільшується: Ф(t)>0, dФ/dt> 0. Дійсний напрям ЕРС ед і струму контуру і мають протилежний напрям до умовно-додатного напряму е. Магнітний потік Фi напрямлений проти зростання стороннього потоку Ф(t), тобто буде його послаблювати.
У проміжку часу t2-t1 сторонній магнітний потік додатний, але зменшується: Ф(t)>0, dФ/d<0. Дійсний напрям ЕРС ед й струму контуру і збігаються з умовно-додатним напрямом e, а потік Фi буде напрямлений у той самий бік, що і потік Ф(t), отже, буде його підсилювати, тобто діє проти зміни потоку Ф(t). Аналогічно можна простежити процеси в інші моменти часу.
Отже, ЕРС, яка виникає в замкненому контурі за рахунок зміни стороннього магнітного потоку Ф(t) викликає струм i, магнітний потік якого Фi спрямований так, що протидіє зміні потоку Ф(t). Це положення називають правилом Ленца. Або, іншими словами: під час будь-якої спроби змінити магнітні потоки, які зчеплюються з провідними контурами, в контурах виникають струми, які намагаються перешкодити цій зміні.
На основі закону електромагнітної індукції розглянемо приклади наведення в контурі (котушці) ЕРС.

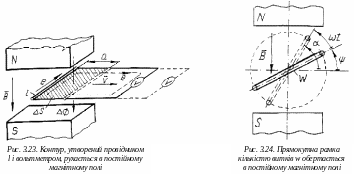

На рис. 3.23 показаний контур, утворений провідником завдовжки l та двома провідниками, до яких приєднаний вольтметр. Цей контур рухається з швидкістю V перпендикулярно до магнітних силових ліній постійного магнітного поля індукцією В. Оскільки контур виходить з магнітного поля, то потік, який пронизує контур, зменшується, тобто є змінним, а отже, в контурі буде наводитись ЕРС. Знайдемо її значення й напрям.
За час контур переміщується на відстань , перетинаючи площину провідником l: . Потік контуру зменшиться на величину , а величина чи буде від'ємною. Кількість витків контуру w=1. Значення ЕРС, наведеної в контурі, є таким
Або, в загальному випадку, коли провідник І (контур) рухається неперпендикулярно до силових ліній, ЕРС буде:
|
(3.24) |
Н а рис. 3.23 напрям ЕРС і магнітного потоку контуру скеровані за правилом правого гвинта. Звідси випливає, що напрям ЕРС, наведеної в провіднику l, визначається за правилом правої руки: праву руку помістимо в магнітне поле так, щоб силові лінії падали в долоню, великий палець за напрямом руху провідника, тоді випрямлені пальці покажуть напрям наведеної ЕРС. ЕРС в контурі буде теж наводитися при введенні контуру в магнітне поле. При цьому магнітний потік контуру буде зростати, а отже, . При русі контуру повністю в магнітному полі під постійним кутом до силових ліній магнітний потік контуру змінюватися не буде і ЕРС в контурі наводитись теж не буде (значення ).
Розглянемо другий приклад. Прямокутна рамка з кількістю витків w обертається з постійною кутовою швидкістю в постійному магнітному полі індукцією (рис. 3.24). В початковий момент рамка була розташована під кутом до осі абсцис. За час t рамка повернеться на кут , а до осі абсцис на кут . Отже, рамку буде пронизувати змінний магнітний потік, тому в рамці буде індукуватися ЕРС. Визначимо її величину.
Потік, який пронизує рамку:
Де S – площа рамки, Фт – найбільше (амплітудне) значення магнітного потоку, що пронизує рамку.
ЕРС, наведена в рамці:
Величина – це найбільше значення ЕРС:
|
(3.25) |
Остаточно ЕРС, наведена в рамці, дорівнює:
|
(3.26) |
Отже, ми одержали генератор синусоїдної ЕРС. Поділимо ліву і праву частини рівності (3.25) на :
одержимо:
E= 4,44 |
(3.27) |
тут Е = Ет – діюче значення ЕРС: ω = 2n/T=2nf – кутова частота; Т – період – час повного обертання рамки, f = 1 / Т – частота – кількість періодів за 1с. Вираз (3.27) визначає діюче значення ЕРС, яка наводиться в котушці кількістю витків w, що пронизується синусоїдним магнітним потоком амплітудою Фт та змінюється з частотою f.
