1.11. Еквівалентне перетворення опорів
1.11.1. Послідовне сполучення резисторів
Я
Рис. 1.32. Послідовне
сполучення резисторів
Згідно із законом Ома напруги на резисторах визначаються виразами:
|
(1.63) |
Ряд послідовно сполучених опорів можна замінити еквівалентним (загальним) опором RE. За другим законом Кірхгофа маємо:
Еквівалентний опір декількох послідовно сполучених резисторів дорівнює сумі їх опорів, тобто:
|
(1.64) |
1.11.2. Паралельне сполучення резисторів
П
Рис. 1.33. Паралельне
сполучення резисторів
|
(1.65) |
Замінимо паралельне сполучення резисторів одним еквівалентним RE резистором. За першим законом Кірхгофа маємо:
I=I1+I2+…+In.
Ураховуючи (1.65) і те, що I = U /RE, одержимо:
Скоротивши останню рівність на U, остаточно отримаємо:
|
(1.66) |
або через провідності:
|
(1.67) |
Якщо маємо п паралельно сполучених однакових резисторів r, то еквівалентний опір визначається як:
|
(1.68) |
Рис. 1.34. Два
паралельно сполучені резистори
Часто на практиці трапляються два паралельно сполучені опори r1 і r2 (рис. 1.34). Еквівалентний їм опір, що одержується з (1.66), дорівнює:
|
(1.69) |
1.11.3. Змішане сполучення резисторів
З
Рис. 1.35. Змішане
сполучення резисторів

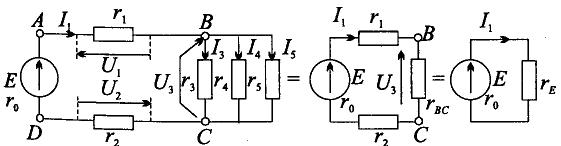

Найтиповіше змішане сполучення застосовується для живлення групи споживачів (рис. 1.35) r3, r4, r5 з врахуванням опорів проводів r1, r2 і внутрішнього опору джерела електроенергії r0. Розраховуючи електричне коло із змішаним сполученням резисторів, користуються методом послідовного спрощення (згортанням) схеми, як показано на рис 1.35.
Опір паралельного сполучення: .
Повний опір схеми: .
Струм у нерозгалуженій частині кола згідно (1.58): .
Напруги на ділянках кола: .
Струми в паралельних вітках: .
1 .11.4. Взаємне еквівалентне перетворення резисторів, сполучених трикутником та зіркою
Н
Рис. 1.36. Три
резистори, сполучені зіркою (а) та
трикутникам (б)
Для обриву проводу у вершині 1, а потім у вершинах 2 і 3, можемо записати такі рівності:
|
(1.70) |
Із (1.70) визначимо опори резисторів, сполучених зіркою, якщо відомі опори трикутника (1.71) та опори трикутника, виражені через опори зірки (1.72):
