2.2.2 Создание плоскости, параллельной плоскости через точку
Используется для создания плоскости, параллельной некоторой другой плоскости или плоской грани и проходящей через заданную точку. Для создания, необходимо:
Вставка, Справочная геометрия, Плоскость, Параллельно плоскости @ точка
, выберите нужную плоскость и точку (конечную точку кромки или среднюю точку кромки) - появится предварительный вид плоскости (рис.1.158)
ОК.

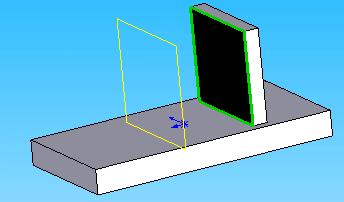

Рис. 1.158 Создание параллельной плоскости через точку
2.2.3 Создание плоскости под углом к существующей плоскости
Используется для создания плоскости, расположенной под углом к некоторой плоскости или плоской грани и проходящей через заданную кромку, ось или линию эскиза. Для создания такой плоскости необходимо выполнить:
Вставка, Справочная геометрия, Плоскость, Под углом
- в появившемся окне МС выбрали необходимый тип плоскости.
Выделите кромку, ось или линию эскиза, через которую должна проходить новая плоскость.
Выберите плоскость относительно которой будет отсчитываться угол.
Задайте цифровое значение угла отклонения – в графической области будет отображаться предварительный вид справочной плоскости (рис.1.159).
Направление, в котором будет создаваться плоскость, можно поменять на противоположное, установив флажок Реверс направления. Можно также создать более одной плоскости, задав нужное количество с помощью счетчика Количество плоскостей. Каждая плоскость будет отстоять от соседней на угол, определенный значением счетчика Угол. Количество копий ограничено суммой углов в 360 градусов.
ОК.
Рис. 1.159 Создание плоскости под углом
2.2.4 Создание плоскости на заданном расстоянии
Используется для создания плоскости, расположенной на некотором расстоянии от выбранной плоскости или плоской грани. Чтобы создать такую плоскость необходимо:
Вставка, Справочная геометрия, Плоскость, Расстояние смещения
- в появившемся окне МС выберите тип создаваемой плоскости.
Выделите плоскость или плоскую грань.
Задайте расстояние до справочной плоскости с помощью счетчика Расстояние – появится предварительный вид плоскости (рис.1.160).
Направление, в котором будет создаваться плоскость, можно поменять на противоположное, установив флажок Реверс направления. Можно также создать более одной плоскости, задав нужное количество с помощью счетчика Количество плоскостей. Каждая плоскость будет отстоять от соседней на расстояние, заданное счетчиком Расстояние. Максимальное количество копий в этом случае равно 100.
ОК.
Рис. 1.160 Создание плоскости на заданном расстоянии
2.2.5 Создание плоскости, перпендикулярной кривой
Используется для создания плоскости, перпендикулярной данной кривой. Кривая может быть объектом эскиза или кромкой элемента.
Чтобы создать такую плоскость, необходимо выполнить:
Вставка, Справочная геометрия, Плоскость, Перпендикулярно кривой
- в появившемся окне МС выбрали тип плоскости.
Выделите кривую и точку пересечения кривой плоскостью (рис.1.161).
ОК.
Рис. 1.161 Создание плоскости, перпендикулярной кривой
По умолчанию плоскость располагается в той из конечных точек кривой, которая ближе к точке, щелчком в которой вы выделили кривую. Если вы хотите разместить плоскость на противоположном конце кривой или в любой другой ее точке, выделите эту точку.
