Многоплоскостные модели. Справочная геометрия
Цель: освоить механизм построения многоплоскостных моделей, используя инструменты справочной геометрии; на практике убедиться в идентичности механизма работы со стандартными и справочными плоскостями.
Основные используемые инструменты:
пункты меню – Файл, Вид, Инструменты, Вставка;
инструментальные панели – Вид, Элементы, Справочная геометрия, Эскиз.
Необходимость конструирования моделей, элементы которых находятся в различных плоскостях, является основной причиной разработки и применения механизма справочной геометрии. Справочная геометрия представляет собой более общий случай геометрии, используемой при построении сложных моделей.
В общем случае, конструирование происходит в прямоугольной системе координат с применением трех базовых плоскостей (фронтальная, горизонтальная, вертикальная). Справочная геометрия позволяет выбрать другие плоскости в качестве основных, на которых в дальнейшем будет строиться модель в подобной прямоугольной системе координат. Новая плоскость может располагаться под каким-то углом к стандартной либо проходить через заданные точки. Этот метод дает конструктору большую гибкость при построении моделей, предоставляет возможность строить части модели в различных плоскостях.
Таким образом, справочная геометрия – это специальные вспомогательные плоскости, линии и точки, которые помогают проектировщику построить необходимые детали, позволяют лучше ориентироваться в детали, добавляют специальные возможности.
Пример выполнения многоплоскостных деталей, представленных в этой работе, показан на рис. 1.154.

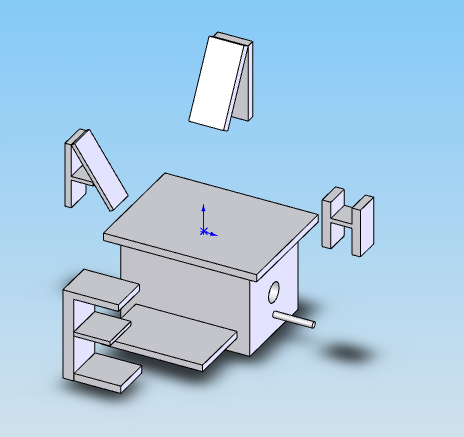

Рис. 1.154 Пример представления многоплоскостных деталей
Выполнение
Рассмотрите механизм создания многоплоскостных моделей с использованием справочной геометрии (см. Пояснения …, п.1).
Создайте модель реального трехмерного объекта на основании стандартных плоскостей (см. Пояснения …,п.2.1).
Постройте 3 вспомогательные плоскости, расположенные на заданном расстоянии от одной из стандартных плоскостей. Расстояние между плоскостями должно возрастать в геометрической прогрессии (см. Пояснения …,п.2.2).
Постройте 5 вспомогательных плоскостей, расположенных под углом к одной из плоскостей, созданных в п.5. Угол между создаваемыми плоскостями должен увеличиваться в арифметической прогрессии (см. Пояснения …,п.2.2).
Постройте с помощью вспомогательных плоскостей буквы Ш, Б. М, К (см. Пояснения …,п.2.2)
На каждой из построенных букв создайте по две различных справочных оси (см. Пояснения …,п.3)
Создайте на построенных буквах все известные вам виды справочных точек (см. Пояснения …,п.4).
Создайте справочную систему координат (см. Пояснения …,п.5).
Переместите созданную систему координат (см. пояснения …,п.5).
Создайте скворечник, описанный в п.6 (см. Пояснения …,п.6).
Отредактируйте крышу созданного скворечника таким образом, чтобы она состояла из двух половинок, находящихся под углом друг к другу (см. Пояснения …,п.2.2).
Пояснения и рекомендации
