Обратитевнимание,что Вы можете также использоватьMachine area (Обработка области) с выбраннойопцией Raster(Змейка).

Будет создана УП внутри вектора, состоящая из параллельных проходов.

ИмпортированиеВекторныхФорматов

ArtCAM может импортировать3 формата файлов:

•AutoCAD DXF

•Encapsulated PostScript

•Файлы Adobe Illustrator

Два последнихформата имеют похожий синтаксис, так как они являются частью языка описаниястраниц PostScript.

В ArtCAM нас интересуют векторные формы, которые могут использоваться для механической обработки. Таким образом, принимается вовниманиетолько наружный контур, а любая заливка кон-

тура цветомигнорируется. Для каждого формата будет приведен список деталей, который будет игнорироваться.

Файлы EPS/AI - игнорируемые детали

1.Цвета.

2.Заливка объектов.

3.Толщина линииитипокончаний.

4.Шрифты.

5.Текст.

6.Информация об операциях с файлом.

Когда ArtCAM приимпортированиичитаетлюбойиз этихоперат о- ров языка PostScript, они игнорируются, и выдается предупреждаю-

щее сообщение.

Файлы DXF - игнорируемые детали

1.Текст.

2.Шрифты.

3. Трехмерные примитивы.

Наличие трехмерных примитивовможетпривестиприимпортировании к остановке чтения файла.

Импортирование Файлов из Adobe Illustrator

Для того чтобы импортироватьвектора из Adobe Illustrator в ArtCAM необходимо выполнитьследующую процедуру:

1.В Adobe Illustrator используя File (Файл) > Save as (Сохра-

нить как) > введите имя файла

2.Выберите из списка Illustrator eps.

3.Задайте следующие параметры:

Compatibility = 3 Preview = none

Do not select - include thumb nail Postscript level = 1

Если имеется текст необходимо выполнитьследующее:

1.Выберите текст левой кнопкой мыши.

2.Щелкните правойкнопкой мыши.

3.Выберите опцию> Create outlines

Теперь можно использоватьпроцедуру сохранения, приведенную выше.

Решение Проблем

Для того чтобы уменьшить проблемы, возникающие причтении файлов в векторных форматах, необходимо руководствоваться следующими принципами:

В исходной программе (Corel, Adobe и так далее.)

1.Сохраняйте файл с минимальномколичеством опций.

2.Уберите цвету объектов, заголовки, полутоновую информацию и форматирование фонтов.

3.Завершите все операции сфайлом.

4.Конвертируйтетекст в кривые.Текст будет преобразован в набор отрезков и кривых Безье, которые будут восприниматьсяArtCAM

точно и в соответствующем масштабе. Если Вы несделаете этого,

вокне Двухмерного Вида не будете иметь никакого текста.

5.Не включайте трехмерные примитивы в формате DXF..

Замечания при импортировании файлов PostScript

Язык Postscript очень сложный и имеет более чем 240 операторы. Это больше чем необходимо для описаниявекторных форматов, и он даже может выполнятьсложные вычисления,а также чтениеи

запись текстового файла. Язык Postscript непосредственнонапрямую не читается и сразу конвертируется. Каждая команда Postscript интерпретируется, так же, как интерпретируется программа, написан-

ная на языке BASIC. Точно также, как на BASIC можно написать программу наязыке Postscript, которая может выполнятьрасчеты в

течениебольшего времени,прежде чем можно будет получить файл, содержащий векторы. (Ясно, что это неудобно для работы).

Проблемы, которые могут происходить с программами, написанными наязыке BASIC, могут также происходить с программами на языке Postscript. Плохо написаннаяилииспорченнаяпрограмма мо-

жет исказить изображениеили привестик остановке интерпретатора.

Очень важно,что программа Postscript является правильнонаписанной,и недолжна редактироваться не специалистами.

Импортирование сложных файлов

Если ArtCAM не может читать файл в формате Postscript (особенно созданныйв Adobe Illustrator), попробуйте прочитатьего другим па-

кетом, например,CorelDRAW. Если и он не может прочитать файл, то файл может быть испорчен или неработоспособный,и его необходимо зановоэкспортировать из исходной программы. Если после

этого, Вы смогли прочитать файл, проверьте изображение,и оноВас устраивает, сохраните, как новый файл в формате EPS для того, что-

бы его прочитатьв ArtCAM.

ОбработкаПрофиляРельефа

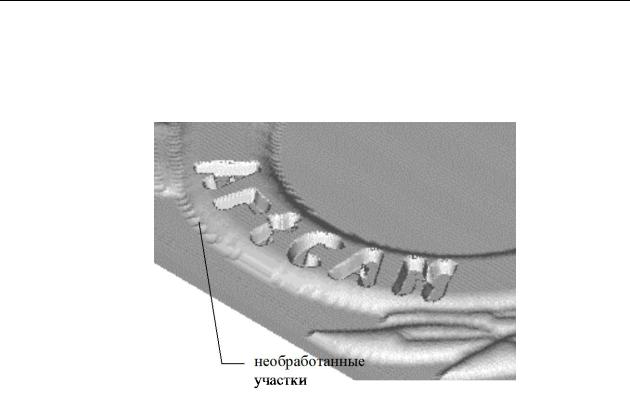

Просмотр результатов обработки для Female Feature в разделе "Занятие 12 – Механическая Обработка Элементов"позволяет увидеть

грубые необработанныеучастки. Обработка вокруг кольца позволяет лучше обозначить профиль.

Методика создания прохода для обработки профиля следующая - построить контур вокруг кольца, сгруппировать его, затем задать

обработку по центральной линии,и обработать эту область контура только по контуру.

Однако, чтобы получить более гладкую траекторию движенияинструмента, необходимо вначалеобработать контур. Требуется сме-

тить контур на небольшое расстояние. Это необходимо для того, чтобы управляющая программа не имеласкачков, и соответственно

рельеф не имелзубцов. Полученный смещенный контур должен быть сглажен, чтобы уменьшить число дуг в нем и улучшать плав-

ность движенияуправляющей программы.

1.При помощи команды Open (Открыть) менюFile (Файл) откройте файл crest13.art, который находится в директории

Examples/Crest.

2. Выберите цвет кольца (желтый) как Первичный Цвет, и затем

выберитекнопку Fit Vectors to Colour Boundaries (Со-

здать Векторпо Границе Цвета)на инструментальнойпанели

Vector (Вектор) Появится следующее окно диалога:

3.Примите значенияпоумолчанию, нажавкнопку OK. Будут созданы два контура пограницам кольца.

4. Выберите наружный контур, и затем выберитекнопку

Contour Offset (Смещение Векторов)на инструментальной па-

нели,Vector Editing (Редактирование Векторов) чтобы появи-

лось следующее окно диалога:

5.Задайте в полеOffset distance (Расстояние смещения) - 0.5, и в области Offset Direction (Направление Смещения) – опцию

Outwards (Наружу). Затем нажмите на кнопку OK. Теперь по-

явятся два контура.

6.Повторите эту операцию,чтобы сместить внутрь внутренний контур на 0,5 мм.

7. Исходные контуры необходимо удалить. Для этого выделитьих

припомощи кнопки Select Vector Contour (Выбрать Вектор) и затем нажмите клавишу Del (Удалить).

8.Чтобы сгладить оставшиеся смещенные контуры, выберитевнеш-

нийконтур припомощи кнопки Select Vector Contour

(Выбрать Вектор), и затем выберитекнопку Smooth

Vectors (Сгладить Вектора) на инструментальной панели,

Vector (Вектор):

9.Нажмите кнопку OK

10.Повторите эту операциюдля внутреннего вектора.

11.Сгруппируйте эти два контура вместе, выбрав вначале один (ис-

пользуя кнопку Select Vector (Выбрать Контур)), а затем выберитевторой контур (при нажатой клавиши Shift и кнопке

). После этого выберитекоманду Group (Сгруппировать) на инструментальнойпанели, Vector (Вектор).

12. Выделите созданную группу (используя кнопку Select

Vector (Выбрать Вектор) если до этого она не выбрана),на инструментально панели Feature (Элементы) выберите кнопку

Centreline Feature (Создать Элемент,гравируемый по вектору) : Появится окно диалога:

13.Задайте в полеName (Имя) название- Ring Profile, в поле Depth (Глубина) значение - 0 и в области Profile represents… - опцию Centre line (По Центральной Линии) и затем нажмитена кнопку

OK.

14. При помощи команды Load - Replace (Загрузить - Заменить) из меню Relief (Рельеф)загрузите файл crest01.rlf, который находится в директории Examples/ Crest.

15.Загрузите файл Data crest14.tpm припомощи опции Load Toolpath (Загрузить Траекторию) из меню Toolpath (УП).

16.Создайте управляющую программу обработки профиля, выбрав

кнопку New Toolpath (Новая УП).

17. Перейдите к закладке Summary (Информация) и в поле Description (Название) введитеимя для этой траектория движе-

нияинструмента (например - Profiling Ring).

18. Перейдите к закладке Tool (Инструмент), выберитев Tool Type

(Тип Инструмента) - Slot (Циллиндрическая Фреза) и введите значение1,5 мм в поле Radius (Радиус).

19.Перейдите к закладке Strategy (Стратегия), выберитев Strategy Type (Тип Стратегии) - Feature (Элемент)и введитезначение 0

мм в полеAllowance (Припуск) и значение1 мм в поле Stepover

(Шаг).

20.Перейдите к закладке Feature (Элемент)всписке групп Feature (Элемент)выберитеназваниегруппы Ring Profile и выберите

опциюOnly profile (Только профиль).

21.Нажмите накнопку Apply (Применить) для задания новыхпараметров для траектории движенияинструмента.

22.Нажмите кнопку Calculate (Вычислить УП). Скройте растровую траекторию движенияинструмента для лучшего отображения новой программы.

23.После визуализации траектории движенияинструмента должно получиться следующее.
