Занятие 10 – Механическая Обработка

Краткий Обзор

В этом разделе Вы создадите простую управляющую программу, используя предварительноподготовленный рельеф. Установочные параметры механообработки в этом примерепредназначены только

для демонстрации.Подразумевается, что Вы уже знаете, как эксплуатировать Ваш станок, и что Ваших знаний достаточнодля того,

чтобы выбрать подходящий инструмент и технологические парамет-

ры. Если Вы не уверены в каких-либо аспектахработы вашего

станка, консультируйтесь с квалифицированным специалистом или свяжитесьс поставщиком Вашего станка.

ОткрытиеРельефа

Механическая Обработка в ArtCAM Pro начинаетсяпосле получения Трехмерного рельефа. В этом примереВы используете проект, созданныйпутем простойвставки нескольких элементовиз ТрехмерныхШаблонов, находящийся на компакт - диске ArtCAM Pro CD.

1.Используя команду Close (Закрыть) меню File (Файл) закройте все проекты, с которыми работали до этого.

2.Выберите команду Load - Replace (Загрузить - Заменить) в ме-

ню Relief (Рельеф).

3.Загрузите файл Dragbadg.rlf из директории Examples/overview..

Так как не имеется никакого изображения в окне Двухмерного Вида, ArtCAM создает полутоновоечерно-белое изображениев окне

Двухмерного Вида.

СозданиеУП

Для создания управляющей программы используется Toolpath Manager (Менеджер УП).

4.Переключитесь наинструментальную панель Toolpath (УП).

5.Нажмите кнопку Material Setup (Задание Заготовки).

Оставьте всезначенияпо умолчанию и нажмитекнопку OK.

6.Щелкните по кнопке Create new toolpath (Создать Новую УП).

7.Введите в полеDescription (Название) на закладке Summary

(Информация) имятраектории движенияинструмента "Simple Raster". Это имя может иметь не более 32 символов,включая про-

белы.

8.Выберите закладку Tool (Инструмент).

9.Выберите Тип Инструмента - Ball Nose (СферическаяФреза).

10.Задайте в полеRadius (Радиус) - 0.5 мм.

11.Выберите закладку Strategy (Стратегия).

12.Выберите Тип Стратегии - Raster(Растровая Обработка).

13.Задайте в полеStepover (Шаг) - 0.2 мм.

В закладке Strategy (Стратегия) можно также задать обработку в несколько проходов с поступательным опусканием инструмента по Z, и припуск, который останется на поверхности послеобработки.

Для этого примеравсе установки можнооставить по умолчанию. 14. Просмотрите другие закладки.

Закладка Feature (Элемент)не доступна потому, что мы не определили контур как линиюобводки, для получения более подробной информации смотри раздел "Занятие 12 - Обработка Контурных Об-

ластей".

В закладках Position (Положение) иFeeds (Подача) задаются значения, которые зависят от станка, инструмента и материала заготов-

ки и инструмента.

Значения, которые Вы задали, предназначены для иллюстрации. Если Вы хотите обработать модель из этого примера, выбе-

рите значения, которые являются подходящими (и сохраните их!) для Вашего станка. Если имеются какие-нибудь сомнения,

обратитесь за справкой к квалифицированному специалисту или поставщика Вашего станка.

15. Нажмите кнопку Apply (Применить) для того, чтобы запомнитьзаданные значения.

16.В закладке Summary (Информация) будут теперь отображены все настройки,которые были определены для данной траектории движенияинструмента.

17.Закройте Toolpath Manager (МенеджерУП).

18. Нажмите кнопку Calculate Toolpath (Вычислить УП).

Вы будете видеть, как в окне Трехмерного Вида ArtCAM создает управляющую программу в виделинии красного цвета.Для того, чтобы рассмотреть управляющую программу более подробно,пере-

местите или Закройте диалоговое окно Toolpath Manager (Мене-

джер траектории движения инструмента). Если щелкните кноп-

кой мыши в другом месте экрана, то ArtCAM даст Вам возможность отказаться от создания траектории движенияинструмента.

Как только управляющая программа была создана, ArtCAM сигна-

лизирует об этом – появляется отметка красного цвета рядом с названиемтраектории движенияинструмента в окне диалога

Toolpath Manager (МенеджерУП).

Управляющая программа создается потекущему рельефу, находя-

щемуся в окне Трехмерного Вида.

18.Щелкните по кнопке Items to Display (Элементы для Отоб-

ражения).

Теперь Вы можете исследовать траекторию движенияинструмента так же, как было описанов главе "Управление Окном Трехмерного

Вида" раздела "Создание Трехмерного Рельефа".

Сейчас Вы можете сохранить УП в формате конкретной стойки ЧПУ.

СохранениеУП дляконкретнойстойки ЧПУ

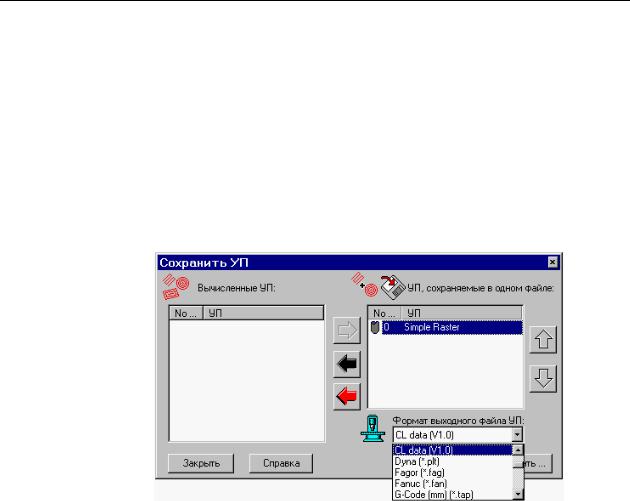

1.Нажмите кнопку Save Toolpath (Сохранить УП) на инструментальной панели Toolpath (УП).

Появляется окно диалога Save Toolpaths (Сохранить УП). Если Вы создали несколько управляющих программ или имеете станок с ав-

томатической сменой инструмента, то Вы можете упорядочить и объединять свои управляющие программы, используя это окно диалога. Для нашего примера,который состоит только из одной управ-

ляющей программы, Вы можете просто выбрать выходной формат файла для станка с ЧПУ и нажать кнопку Save (Сохранить).

Выходной файл сохраняется в формате конкретного станка с ЧПУ. Для получения подробной информации смотри соответствующий раздел в On-Line Help Manual (Справка – По Индексу).
