Некоторые приемы редактирования выражений

Выделение области. При нажатой левой кнопке мыши заключить в выделяющий прямоугольник все, что нужно выделить, а затем отпустить кнопку мыши. Выбранные области будут заключены в пунктирные прямоугольники. Выделенные области можно копировать, перемещать, выравнивать и удалять командами меню Правка (Edit). Область можно выделить щелчком мыши на области при нажатой клавише Shift.

Отделение областей. Чтобы определить перекрываются области или нет, можно воспользоваться командой Области (Regions) из меню Вид (View). Mathcad отобразит пустое пространство серым цветом и оставит области белыми. Чтобы разделить все перекрывающиеся области, выбрать из меню Формат (Format) команду Отделить область (Separate Regions) и области не будут перекрываться.

Вставка оператора. Операторы могут быть унарными (действующими на один операнд, как, например, оператор смены знака числа) и бинарными (например, + или /, действующими на два операнда). При вставке нового опреатора Mathcad определяет, сколько операндов ему требуется. Если в точке вставки оператора один или оба операнда отсутствуют, Mathcad автоматически помещает рядом с оператором один или два местозаполнителя.

Чтобы вставить оператор в формулу, нужно:

  1. Заключить в выделяющую рамку часть формулы, которая должна стать первым операндом. Если нужно вставить оператор перед выделенной частью формулы, нажмите <Insert>.

  2. Ввести оператор, нажав кнопку на панели инструментов или сочетание клавиш.

ПРИМЕР 4. Поместим знак минус перед числителем дроби, созданной в примере 2 (выражением 27+4*35):

1. Заключите выражение в рамку и нажмите при необходимости клавишу <Insert>, чтобы срезанный угол выделяющей рамки стал слева.

2. Введите знак минус.

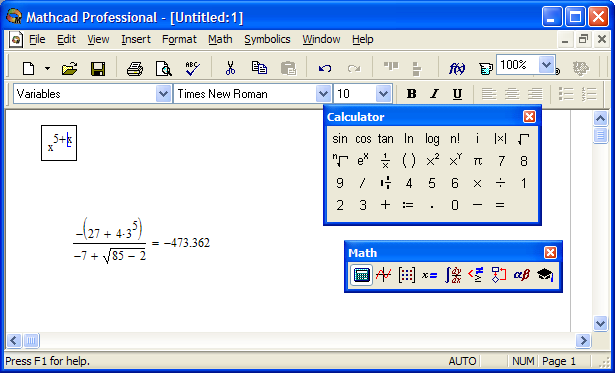

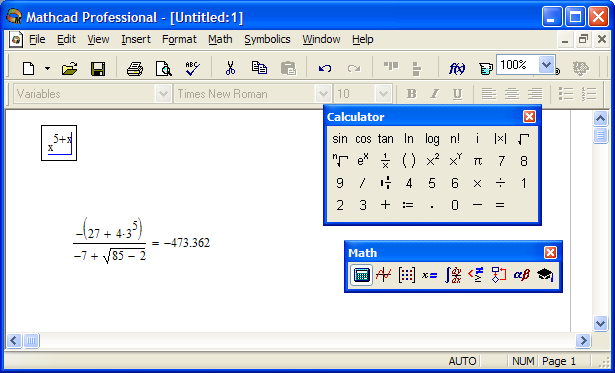

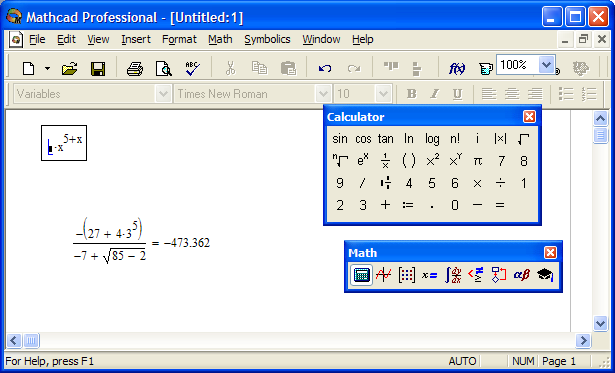

На рис. 6 показано несколько примеров вставки оператора умножения в разные части формулы, созданной в примере 1. В левой колонке приведены возможные размещения выделяющей рамки в формуле, а в правой – результат вставки оператора умножения (т.е. нажатия клавиши <*>).

Рис.6. Вставка оператора в разные части формулы

Удаление части формулы:

  1. Заключите нужную часть формулы в выделяющую рамку.

  2. Нажмите клавишу <Backspace>.

Удаление оператора:

1. Поместите удаляемый оператор перед вертикальной линией выделяющей рамки.

2. Нажмите клавишу <Backspace>. В результате оператор либо исчезнет, либо появится местозаполнитель оператора в виде черной рамки. При желании можно удалить и этот местозаполнитель повторным нажатием клавиши <Backspace>.

Изменение чисел, имен переменных, функций:

1. Чтобы выделить число, имя переменной или функции, дважды щелкнуть на них левой кнопкой мыши.

2. Введите с клавиатуры другие числа или буквы.

Чтобы заключить часть формулы в пару скобок:

  1. Выделите нужную часть формулы в выделяющую рамку.

  2. Нажмите клавишу с одиночной кавычкой <> (апостроф).

Чтобы вставить скобки по одной, маркер ввода поместить слева от выражения клавишами курсора или с помощью мыши и нажать клавишу <(>, затем перейти в правую часть выражения и нажать <)>.

Копирование частей выражения. Копирование и перенос можно осуществлять, используя пункты меню Правка (Edit). Для копирования с помощью мыши выделить требуемый фрагмент и, нажав <Ctrl> и левую кнопку мыши, перетащить фрагмент в нужное место. Если нужно осуществлять перемещение выражения, то используют клавишу <Shift>.

ЗАДАНИЕ 1. Наберите выражение cos(7x+2y)+sin(7x-2y). Для написания аргумента функции синус воспользуйтесь копированием аргумента функции косинус.
