3. Поток вектора Пойтинга в коаксиальном кабеле
Устройство коаксиального кабеля показано на рис. 281. К кабелю приложено постоянное напряжение U и протекает постоянный ток I.
Особенностью режима работы коаксиального кабеля является то, что его электрическое и магнитное поле не выходит за пределы наружной оболочки.
Рассмотрим режим точки 1, расположенной в диэлектрике на расстоянии r от оси кабеля. Линейная плотность заряда:.
Напряженность электрического поля: .
Напряженность магнитного поля: .
Векторы поля инаправлены под углом в 90о друг к другу.
Вектор Пойтинга:.
Вектор Пойтинга направлен вдоль оси кабеля по направлению тока I. Поток вектора Пойтинга через поперечное сечение диэлектрика:
.
Вывод: поток вектора Пойтинга через поперечное сечение диэлектрика равен передаваемой мощности Р, т. е. вся энергия от источника к приемнику передается электромагнитным полем, сосредоточенным в диэлектрике между жилой и оболочкой.
Рассмотрим режим точки 2, расположенной на наружной поверхности жилы.

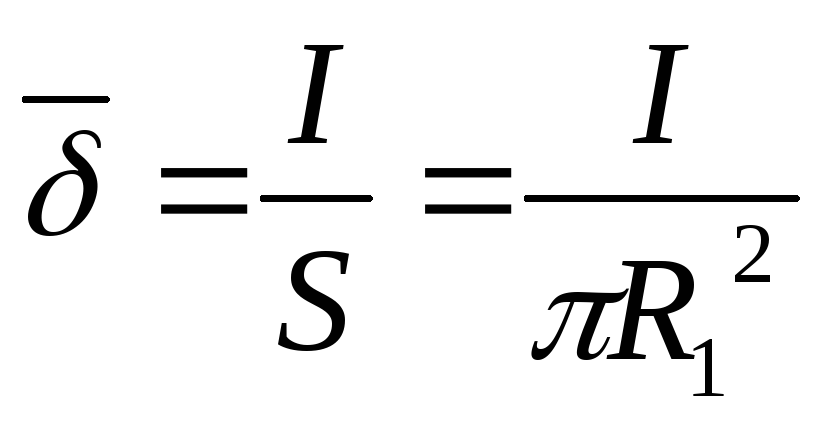

Плотность тока в жиле кабеля: .
Напряженность электрического поля: .

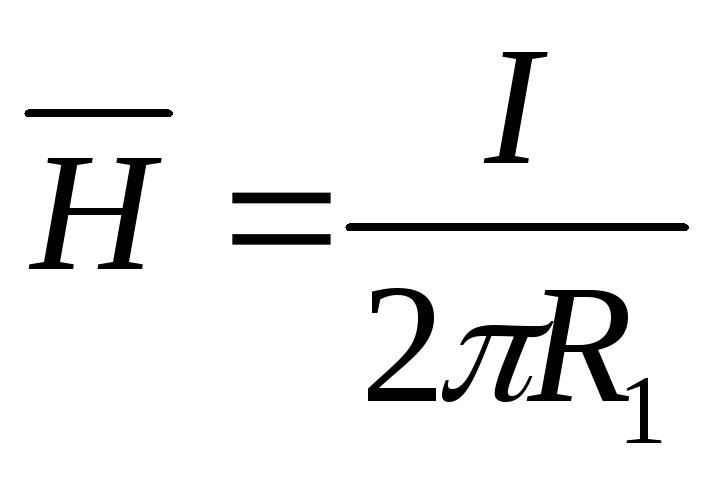

Напряженность магнитного поля: .
Векторы поля инаправлены под углом в 90о друг к другу.

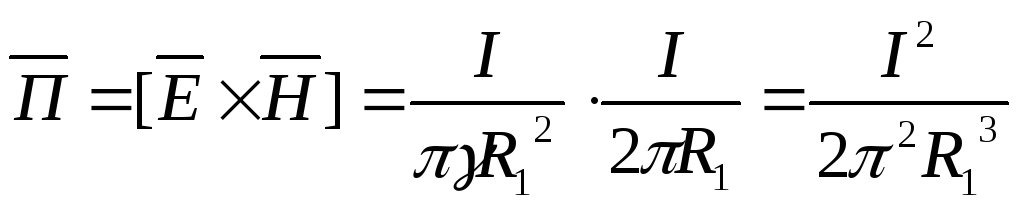

Вектор Пойтинга: .
Вектор Пойтинга направлен по радиусу к центру кабеля.
Поток вектора Пойтинга через боковую поверхность внутренней жилы:
.
Вывод: поток вектора Пойтинга через наружную поверхность жилы направлен внутрь провода и равен мощности тепловых потерь.
4. Уравнения Максвелла в комплексной форме

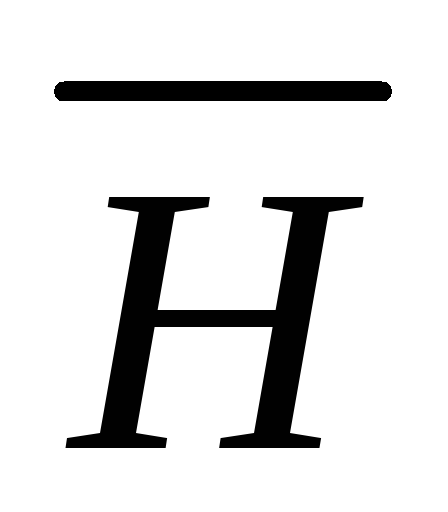

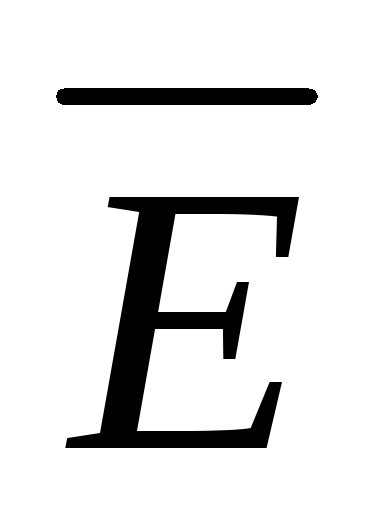

Если векторы поля иизменяются во времени по синусоидальному закону, то синусоидальные функции времени могут быть представлены комплексными числами и, соответственно, сами векторы будут комплексными:
В записанных выражениях черта снизу символа означает «комплекс», а черта сверху – «вектор», соответственно читается «комплекс-вектор».
Учитывая, что операции дифференцирования в комплексной форме соответствует умножение комплексного изображения на множитель , то в уравнениях Максвелла в комплексной форме время, как координата, в явной форме отсутствует.
С учетом принятых обозначений система основных уравнений Максвелла в комплексной форме получит вид:
Комплексный вектор Пойтинга можно представить по аналогии с комплексной мощностью:
.

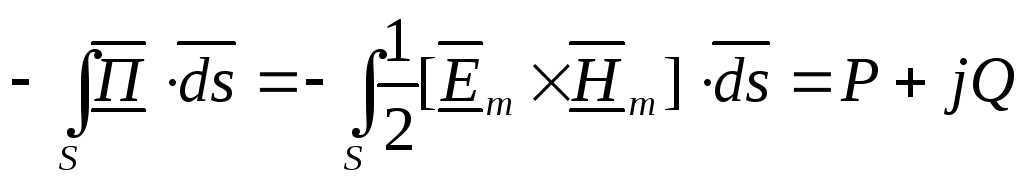

Теорема Умова-Пойтинга в комплексной форме (без вывода):
.
5. Плоская гармоническая волна в диэлектрике
Плоской называется электромагнитная волна с плоским фронтом, у которой векторы поля ивзаимно перпендикулярны и при соответствующем выборе направления осей координат будут зависеть только от одной пространственной координатыz и времени t. Волна называется гармонической, если векторы поля иизменяются во времени по синусоидальному закону. Волна распространяется в однородном диэлектрике (), проводимость которого равна нулю ().
Выберем направления осей координат x, y, z так, чтобы вектор совпадал с осьюx , векторсовпадал с осьюy , тогда вектор Пойтинга будет направлен вдоль осиz (рис. 282):
Система уравнений Максвелла в комплексной форме:

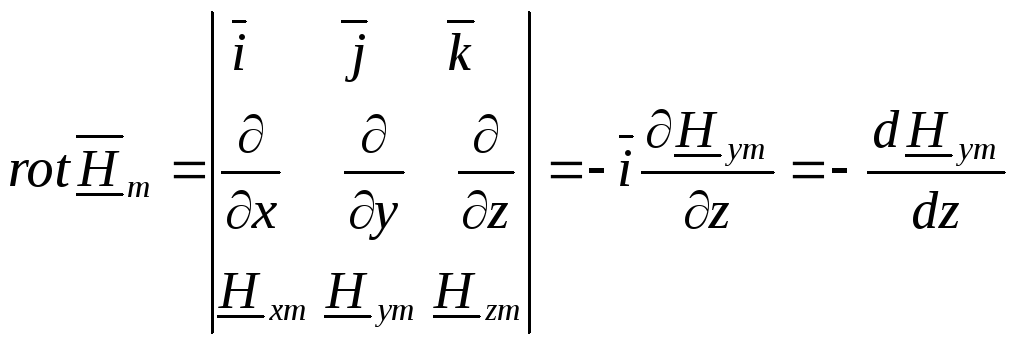

Раскроем операцию rot в декартовой системе координат и учтем, что векторы поля содержат только по одной пространственной составляющей: ,:
(вектор направлен по оси х),
(вектор направлен по оси у)
Таким образом, система уравнений Максвелла получит вид:
Решим данную систему дифференциальных уравнений относительно одной из переменных, например, . Для этой цели продифференцируем уравнение (2) по переменнойz и выполним в него подстановку из уравнения (1):
,
где фазовая скорость волны.
Таким образом получилось дифференциальное уравнение 2-го порядка с одной переменной :
Решение для искомой функции:
где корни характеристического уравнения:
В неограниченной однородной среде отраженные волны отсутствуют, поэтому примем С2=0, С1=Сej, тогда решение для искомой функции получит окончательный вид:
где .

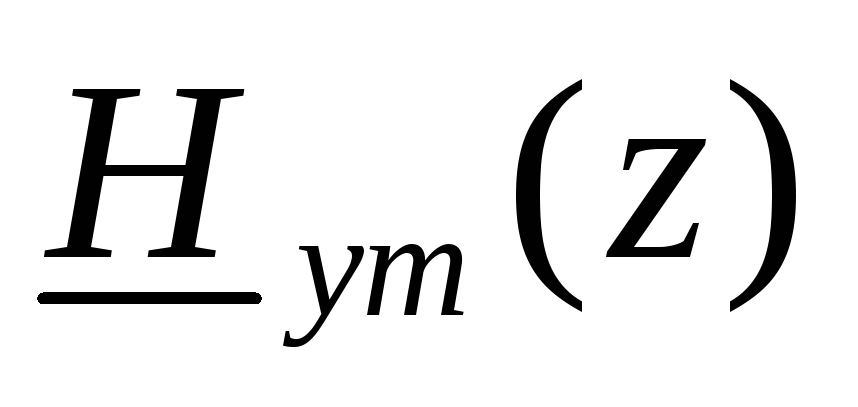

Решение для переменной получим из уравнения (2) путем подстановки в него найденного решения для переменной:
,
где - волновое сопротивление среды; для пустотыОм.
Перейдем от комплексного изображения функций к их оригиналам:

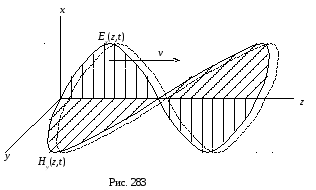

Таким образом, электромагнитное поле в диэлектрике распространяется в виде незатухающих взаимно перпендикулярных в пространстве волнисо скоростью(рис. 283).
Отношение мгновенных значений волн в любой точке пространства и в любой момент времени постоянно и равно волновому сопротивлению.
Длиной волны λ называют расстояние, на котором фаза волны изменяется на 2π:
откуда следует, что
Каждая из волн переносит энергию в направлении своего движения, при этом объемные плотности энергий электрического и магнитного полей равны между собой.
