3. Скалярный потенциал магнитного поля
Ранее для электростатического поля вне зарядов ( = 0) была получена система уравнений
Для магнитного поля вне токов ( = 0) система уравнений имеет вид
Сравнение этих систем уравнений показывает, что они имеют одинаковую структуру и, следовательно, к их решению применим принцип двойственности. Это значит, что к расчету магнитного поля в областях вне токов могут быть применены методы, заимствованные из электростатики. Введем по аналогии понятие скалярного магнитного потенциала м(x,y,z) из условия
Применение понятия скалярного потенциала м(x,y,z) в ряде случаев значительно упрощает решение задач по расчету магнитного поля вне токов. Следует иметь в виду, что для электрического поля напряжение не зависит от выбора пути интегрирования, в то же время магнитное напряжениезависит от выбора этого пути.
4. Магнитное поле цилиндрического проводника с током
Пусть по бесконечно длинному цилиндрическому проводу радиуса R протекает постоянный ток I . Выберем систему координат x, y, z так, чтобы ось провода совпадала с осью координат z (рис. 276).

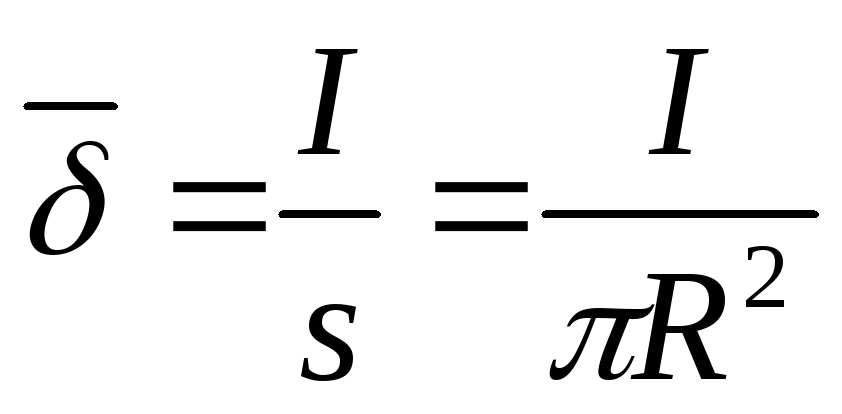

Будем считать, что ток равномерно распределяется по сечению провода, тогда его плотность будет равна
Для исследования магнитного поля выделим две неравнозначные области, для каждой из которых выполним расчет параметров магнитного поля
1) область внутри провода при 0 r R ,
2) область вне провода при R r .
Для расчета поля во внутренней области выберем контур интегрирования в виде окружности с текущим радиусом rR . Тогда ток внутри контура интегрирования
, откуда
Применим к контуру интегрирования закон полного тока в интегральной форме
,

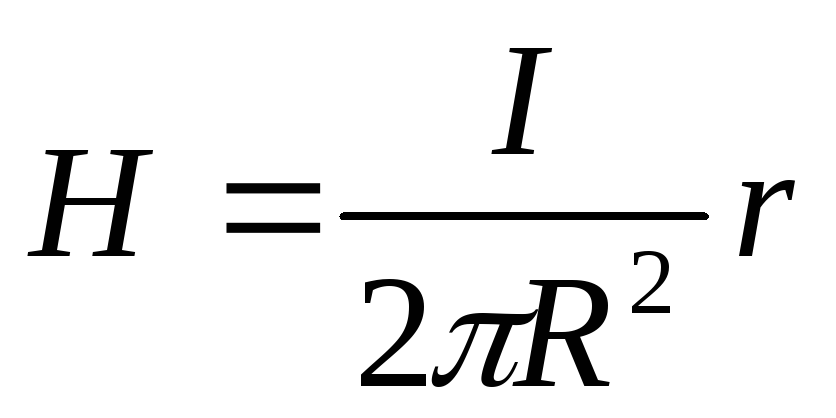

откуда следует и.
Векторы инаправлены по касательной к окружности, их направление определяется по правилу правоходового винта.

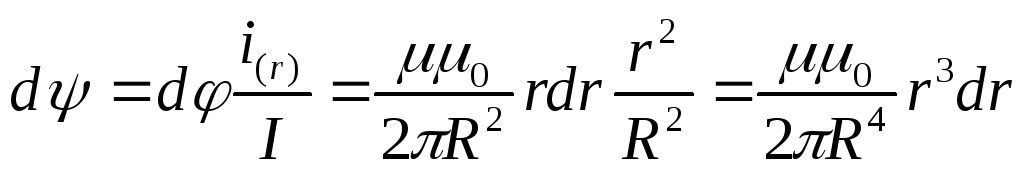

При увеличении радиуса на элементарную величину dr произойдет приращение магнитного потока на величину dф на единицу длины провода (l = 1) и приращение магнитного потокосцепления на величину d
Внутренний магнитный поток и внутреннее потокосцепление найдутся в результате интегрирования полученных выше выражений по всему сечению провода
,
.
Из последнего уравнения следует формула для внутренней индуктивности провода на единицу длины
Гн/м
Внутренняя индуктивность провода зависит от его магнитной проницаемости (для стальных проводов она значительно больше, чем для медных или алюминиевых) и не зависит от его радиуса.
Для расчета поля во внешней области выберем контур интегрирования в виде окружности с текущим радиусом rR . Ток внутри контура интегрирования равен I и не зависит от текущего значения радиуса r. Из закона полного тока следует

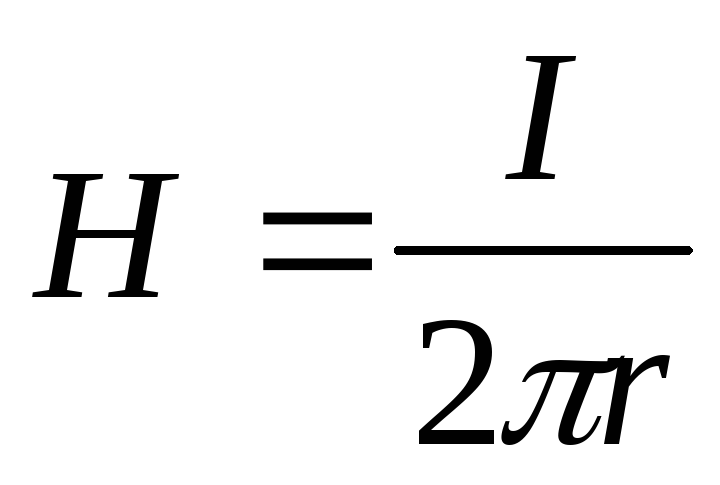

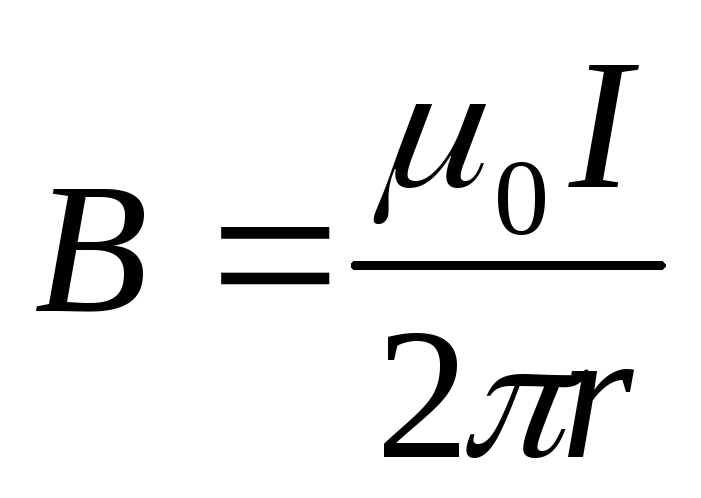

, откуда и
Приращения магнитного потока dф и потокосцепления d будут равны
Внешний магнитный поток Фвнеш и соответственно внешнее потокосцепление внеш найдутся в результате интегрирования полученных выше выражений по сечению вне провода
,
где R’ - внешний радиус в окружающем провод пространстве, где производится расчет параметров поля.
Внешняя индуктивность провода на единицу длины
Гн/м
