4. Уравнение Пуассона и Лапласа. Теорема единственности решения
Расчет электростатических полей с использованием уравнений ивозможен только в простейших случаях. Наиболее общим методом является расчет электростатических полей на основе решения уравнений Пуассона и Лапласа. Выведем эти уравнения.
Ранее было получено . Подставим это выражение в уравнение дивергенции:
, откуда следует:
или ― уравнение Пуассона.
Уравнение Пуассона справедливо для тех точек среды, где существуют объемные заряды .
В реальных условиях свободные заряды располагаются на поверхности проводников бесконечно тонким слоем. Объемная плотность таких зарядов равна бесконечности и уравнение Пуассона применительно к ним теряет свой смысл.
В диэлектриках, которыми разделены заряженные проводники, объемные заряды отсутствуют (), уравнение Пуассона превращается в уравнение Лапласа:
или ― уравнение Лапласа.
Таким образом, электростатическое поле в диэлектрике описывается уравнением Лапласа, внутри проводников поле отсутствует вообще, а на границе раздела диэлектрика с проводником вступают в силу граничные условия,.
В декартовой системе координат операцию двойного дифференцированиязаписывают так:
.
Уравнение Лапласа в электростатике имеет исключительно важное значение.
Уравнения Пуассона и Лапласа, как уравнения в частных производных, допускают множество линейно независимых частных решений. Однако в реальных условиях каждой конкретной задаче соответствует только одно определенное решение.
Теорема единственности решения гласит, что найденное любым способом решение уравнений Пуассона или Лапласа, является единственно верным решением, если оно удовлетворяет граничным условиям данной задачи.
Предположим, что существует два решения для вектора напряженности поля и, оба удовлетворяющие граничным условиям задачи. Тогда получим:
.
Если rot и div от вектора равны нулю, то сам вектор тождественно равен нулю, следовательно , или, что требовалось доказать.
Из теоремы единственности решения вытекают два следствия, имеющее важное практическое значение:
электростатическое поле в некотором объеме, ограниченном эквипотенциальной поверхностью, не изменится, если эту поверхность заменить бесконечно тонким проводящим слоем;
электростатическое поле по одну сторону некоторой поверхности S не изменится, если по другую сторону поверхности изменить параметры среды (например, заменить поводящую среду диэлектриком) и изменить расположение свободных зарядов так, чтобы на этой поверхности сохранились прежние граничные условия.
Второе следствие лежит в основе так называемого метода зеркальных отображений, применяемого на практике для расчета электростатических полей.
5. Электростатическое поле осевых зарядов
Ниже будет рассмотрено несколько примеров электростатических полей, создаваемых осевыми зарядами.
Поле уединенной равномерно заряженной оси (рис. 257а).
Pасчет параметров поля в произвольной точке n выполним с помощью теоремы Гаусса в интегральной форме. Окружим ось цилиндром с произвольным радиусом r и длиной образующей l =1. Вектор электрического смещения в силу симметрии во всех точках на боковой поверхности цилиндра (r=const) имеет одно и то же значение и направление по радиусу, т.е. нормально к этой поверхности.
По теореме Гаусса получим:
.
Откуда следует, что .
Поток вектора через торцевые поверхности цилиндра равен нулю, так как линии вектора здесь направлены по касательной к поверхности.
В цилиндрической системе координат потенциал поля будет зависеть только от радиусаr: , откуда
.
Если принять на некоторой поверхности радиуса значение потенциала равным нулю, то и значение потенциала на поверхности произвольного радиуса будет равна:
.
2). Поле коаксиального кабеля (рис. 257б).
Конструктивно коаксиальный кабель состоит из внутреннего провода радиуса r1 (прямой провод) и наружного провода в виде трубы или металлического чехла радиуса r2 (обратный провод), разделенных между собой диэлектриком с относительной проницаемостью .
Реальные заряды в коаксиальном кабеле расположены равномерно по поверхности внутреннего провода (жиле) и на внутренней поверхности внешней оболочки. В соответствии со вторым следствием из теоремы единственности заменим поверхностные заряды внутреннего провода осевым зарядом с линейной плотностью , после чего к расчету параметров поля можно применить положения и выводы, полученные ранее для заряженной оси:
.
Напряжение между внутренней жилой и оболочкой:
.
Емкость кабеля на единицу длины:
, откуда следует, что .
Наибольшее значение напряженности поля имеет место на поверхности внутреннего провода при :
.
3). Поле двух разноименно заряженных параллельных осей (рис. 258). Две двух разноименно заряженные оси расположены параллельно на расстоянии 2а в диэлектрическом пространстве.
E1
E
n
E2
R
r1
r2
1=
2=
0
1
2
s-a
a a
d
Рис.
258
Параметры поля в произвольной точке пространства n могут быть определены по методу наложения. Результирующий вектор напряженности поля равен геометрической сумме составляющих, а результирующий потенциал – алгебраической сумме составляющих от каждого провода:
.
Если принять в точках равноудалённых от обеих осей (), то постоянная интегрирования будет равна нулю (С=0), тогда получим:
.
Эквипотенциальные поверхности должны удовлетворять условию. В геометрии есть малоизвестная теорема Аполония, которая гласит, что геометрическим местом точек, отношение расстояний от которых до заданной пары точек постоянно, является окружность, центр которой лежит на линии, соединяющей заданную пару точек. Эта окружность должна удовлетворять следующему условию:
или .
Анализ геометрии рис. 2 показывает, что треугольник 20n подобен треугольнику n01 (общий угол с вершиной 0 и прилежащие к углу стороны пропорциональны). Из подобия треугольников следует:
.
При перемещении точки n вдоль окружности изменяются расстояния и так, что их отношение остается постоянным . При изменении отношенияцентр окружности перемещается вдоль линии, соединяющую заданную пару точек 1 и 2. Приk>1, и центр окружности находиться в левой полуобласти, приk<1, и центр окружности находится в правой полуобласти, a приk=1, , центр окружности смещается в бесконечность, а сама окружность превращается в прямую линию, совпадающую с вертикальной осью симметрии.
Линии вектора напряженности поля также является дугами окружности, но с центрами, расположенными на вертикальной оси симметрии.

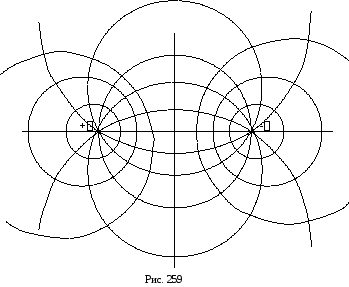

Графической диаграммой или сеткой поля называется совокупность следов эквипотенциальных поверхностей с заданными значениями потенциалов, построенная совместно с совокупностью следов линии вектора напряженности поля . Графическая диаграмма поля двух разноименно заряженных осей имеет вид рис. 259.
По графической диаграмме поля можно определить его параметры (,) в любой точке.
