5.4. Выбор мощности электродвигателя
для кратковременного режима
Графики, характеризующие работу двигателя в режиме S2, приведены на рис.5.5. В течение времени tр двигатель нагружен мощностью Рк, а затем он длительное время отключен от сети..

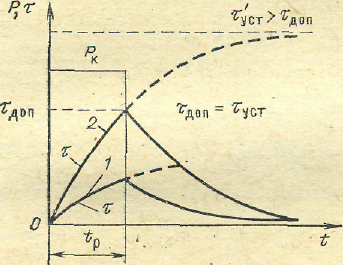

Рис. 5.5. Графики кратковременного режима работы
двигателя
При этом за время работы превышение температуры двигателя не успевает достигнуть установившегося значения, соответствующего данной нагрузке двигателя, а за время паузы он успевает охладиться до температуры окружающей среды. Если двигатель рассчитан на продолжительный режим работы с мощностью Рн, то при кратковре-
менном режиме его превышение температуры к концу ра-
179
бочего периода tр не достигнет установившегося значения туст {кривая 1 на рис.5.5), т.е. в этом случае двигатель будет недоиспользован по нагреву.
Для полного использования в кратковременном режиме работы двигателя, предназначенного для продолжительного режима, его следует перегружать. В этом случае к концу рабочего периода его превышение температуры достигнет допустимого значения τдоп (кривая 2 на рис.5.5), который определяется как
τдоп = τуст = = τ|уст(1- ), (5.15)
где τ|уст = – величина установившегося перегрева при нагрузке Рк > Рн.
Для количественной оценки перегрузки используются коэффициенты термической и механической перегрузок.
Коэффициентом термической перегрузки рт называется отношение потерь мощности при кратковременном режиме ∆Рк к номинальным потерям мощности ∆Рном. С учетом (5.15) его величина определяется как
рт = ∆Рк / ∆Рн = 1/(1- ), (5.16)
Коэффициентом механической перегрузки рм называется отношение мощности нагрузки кратковременного режима Рк к номинальной мощности Рном в продолжительном режиме
рм = Рк / Рном (5.17)
Так как переменные потери V = I2R, то, умножив и
разделив на I2н, получим
V = I2R(Iн/Iн)2 = I2нR(I/Iн)2 = Vн (Р/Pн)2 . (5.18)
Учитывая (5.18), коэффициент иеханической перегрузки
может быть выражен с помощью коэффициента термической перегрузки:
рт = ∆Рк / ∆Рн = ,
180
откуда
рм = , (5.19)
где α = к / Vном – коэффициент потерь.
Подставляя в (5.19) рт из (5.16), получаем
рм = , (5.20)

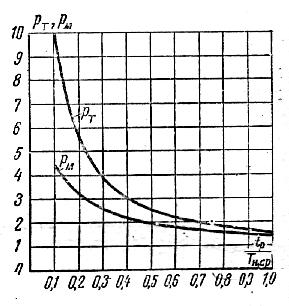

Рис.5.6. Зависимость коэффициентов тепловой рт и
механической рм перегрузок от относитель-
ного времени работы
Зависимость коэффициента термической перегрузки рт
и коэффициента механической перегрузки рм при α =1 от
относительного времени работы двигателя приведены на
рис. 5.6.Из анализа кривых на рис.5.6 видно, что уже при tр/Т н ≤ 0,35 н допустимой перегрузке по нагреву коэффициент механической перегрузки становится равным 2,5, что для двигателей постоянного тока оказывается предельным. Асинхронные двигатели допускают меньшую перегрузку; кроме того, если учесть еще возможное понижение напряжения питающей сети, то она будет еще меньше, поэтому двигатели, предназначенные для продолжительного режима и используемые в крат-
181
ковременном режиме работы, редко рассчитываются из условий допустимого нагрева, так как в большинстве случаев они недоиспользуются в тепловом отношении.
Полное мспользование двигателей по нагреву возможно только при относительно больших значениях tр/Т н. В этом случае проверка по нагреву двигателей, предназначенных для продолжительного режима работы, состоит в определении момента, который может развивать данный двигатель в кратковременном режиме, не нагреваясь выше допустимого уровня. Этот момент рассчитывается по формуле[2]
Мном.к = Мном рм = Мном
Если при этом выполняется условие
Мрас ≤ Мном.к,
то максимальное превышение температуры двигатели не превосходит допустимого значения. В этом случае выбранный двигатель удовлетворяет условиям нагрева.
Лучшее использование двигателей по нагреву при небольших значениях tр/Т н может быть в случае применения двигателей специального исполнения, отличающихся повышен-ной перегрузочной способностью; асинхронные двигатели с короткозамкнутым ротором должны также иметь большой пусковой момент.
Время работы этих двигателей нормируется и составляет 10, 30, 60 и 90 мин. Это значит, что двигатель, имеющий, например, номинальную мощность Рном = 10 кВт при tр = 30 мин, может развивать в течение 30 мин мощность
10 кВт, не перегреваясь. Затем он должен быть отключен от сети до тех пор, пока полностью не охладится до температуры окружающей среды.
Если время работы двигателя отличается от каталож-ного, то можно найти нагрузку Ркр, при которой двигатель будет полностью использован по нагреву из следующих соображений.
Превышение температуры двигателя с номинальной нагруз-
182
кой и нормированным временем tр.кат равно:
гдеТк - постоянная времени нагрева при кратковременном режиме работы.
В течение фактического времени tр с нагрузкой, отличной от номинальной, превышение температуры будет:
здесь ∆Ркр — потери при кратковременной нагрузке, отличной от номинальной.
По аналогии с предыдущим коэффициент термической перегрузки
откуда
