5.1.2. Кратковременный режим работы (s2)
Кратковременным номинальным режимом работы (S2) на-
зывается режим, при котором периоды неизменной номиналь-
ной нагрузки чередуются с периодами отключения машины; при этом периоды нагрузки не настолько длительны, чтобы превышения температуры машины могли достигнуть устано-вившихся значений, а периоды остановки настолько длительны,
что все части ее о хлаждаются до температуры окружающее
среды (рис.5.2). В этом режиме рекомендуются продолжительности рабочего периода: 10, 30, 60 и 90 мин.
167

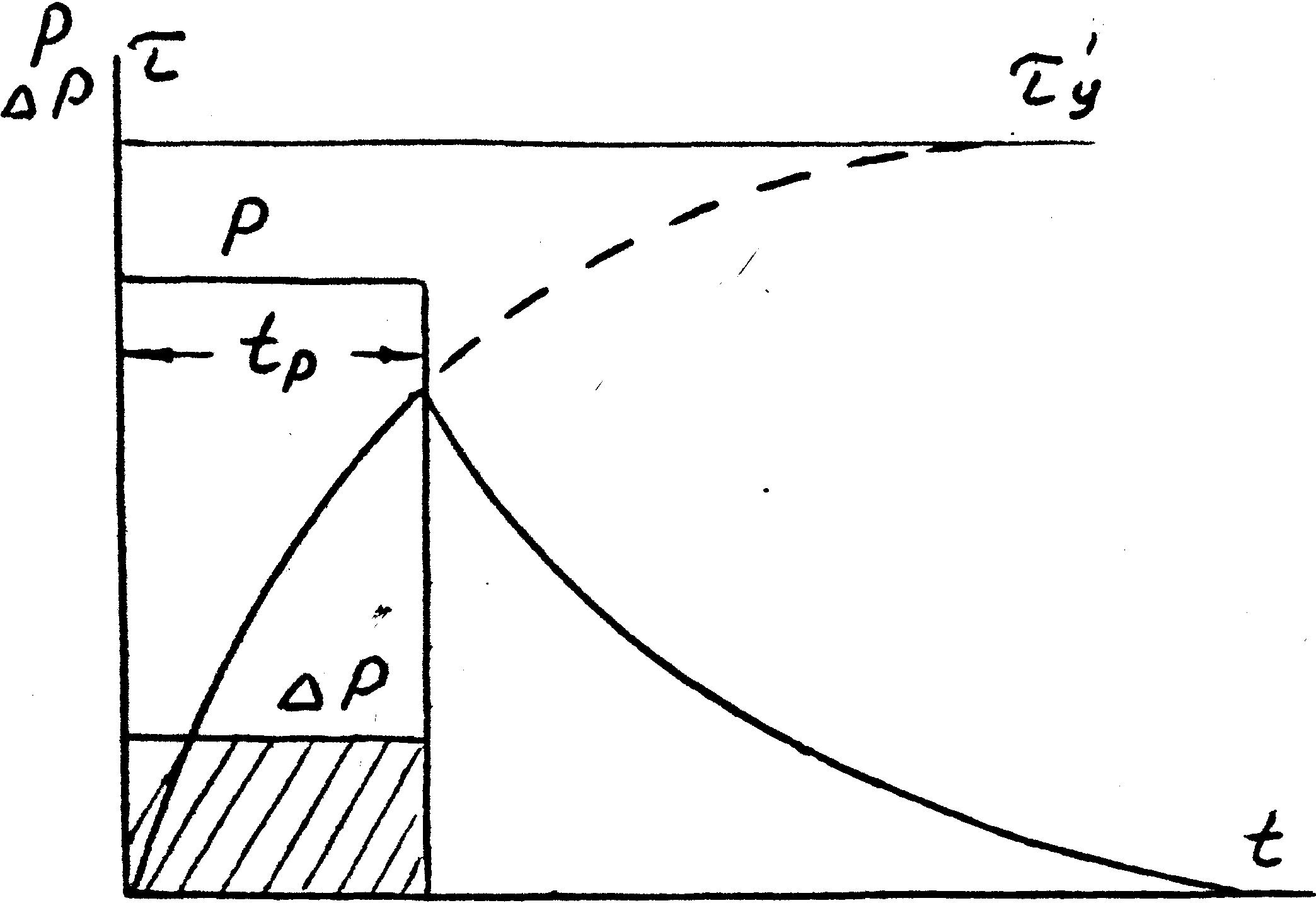

Рис. 5.2. Зависимости Р, ∆Р и τ от времени для
кратковременного режима (S2)
5.1.3. Повторно-кратковременный режим
работы ( S3)
Повторно-кратковременным номинальным режимом рабо-ты (S3) называется режим, при котором кратковременные периоды неизменной номинальной нагрузки (рабочие периоды) чередуются с периодами отключения машины (паузами), причем как рабочие периоды, так и паузы не настолько длительны, чтобы превышения температуры могли достигнуть установившихся значений. В этом режиме работы (рис.5.3) продолжительность цикла не превышает 10 мин, и режим характеризуется относительной продолжительностью включения, %, ПВ -15,25,40 и 60 %, которая определяется по фор-муле,
ПВ = 100= 100 (4.55)
где tр — время работы; to —время паузы; tц — время цикла.
Пусковые потери в этом режиме практически не оказывают влияния на превышение температуры частей машины.
Режимы S1- S3 являются в настоящее время основными, номинальные данные на которые включаются в паспорт машины.
168

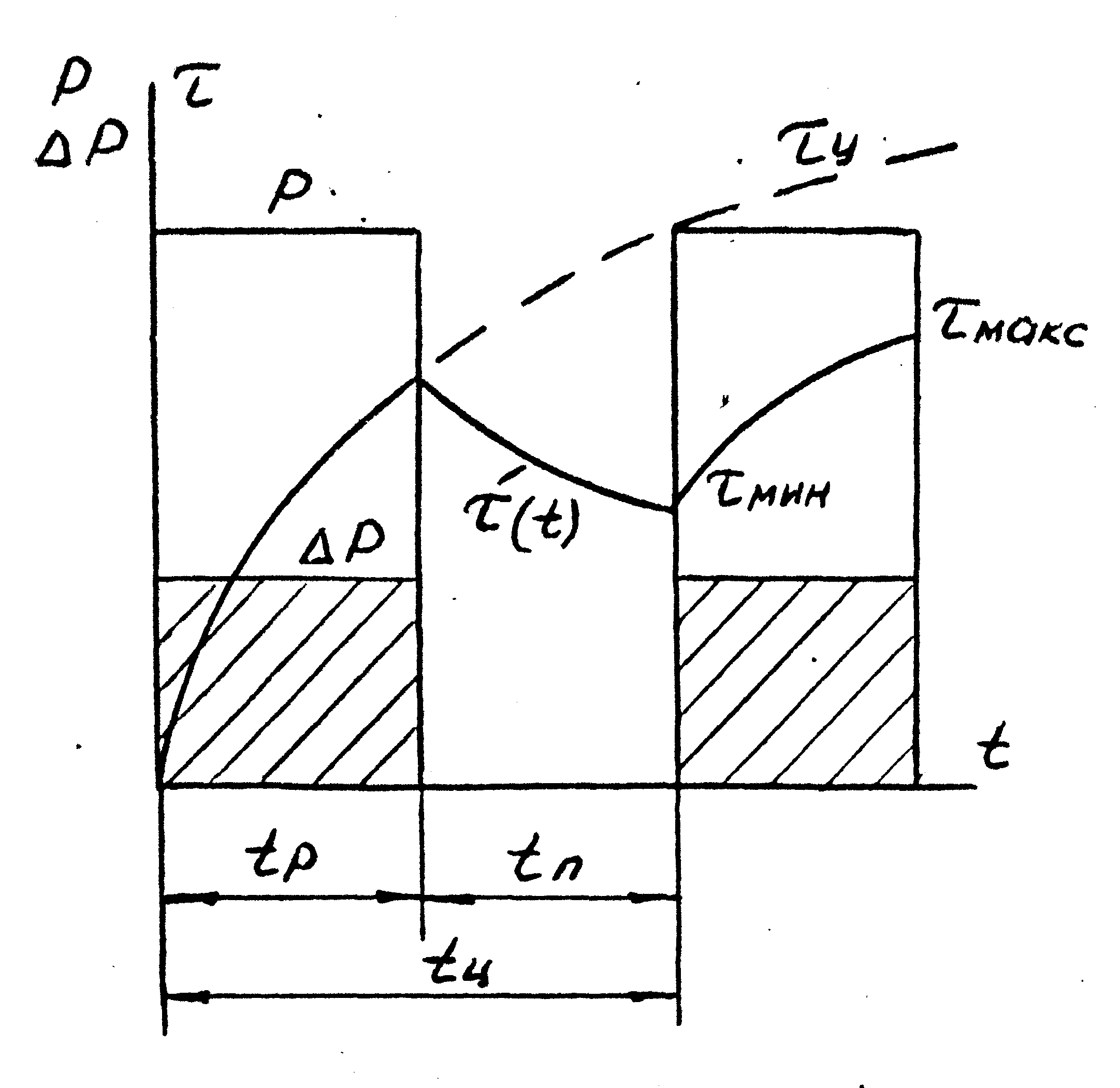

Рис. 5.3. Зависимости Р, ∆Р и τ от времени для
кратковременного режима (S3)
Остальные режимы: S4 и S5 являются разновидностями повторно-кратковременного режима и характеризуются частыми пусками и отключениями, причем в режиме S4 торможение реализуется двигателем, а в S5 с помощью механического тормоза или только трения (при выбеге); в режиме S6 чередуются работа двигателя под нагрузкой и на холостом ходу; в режиме S7 цикл работы состоит из рабочего участка с постоянной нагрузкой и реверса (с допустимым числом реверсов в час); перемежающийся режим S8 имеет в каждом цикле работы две и более скоростей с переходом от одной скорости к другой в режиме разгона или торможения двигателя.
Условия нагрева машин для рассмотренных случаев, как видно из приведенных диаграмм, неодинаковы, что обусловило различие в методах выбора мощности электродвигателя в зависимости от его режима работы.
Рациональный выбор мощности электродвигателя имеет важное народнохозяйственное значение, поскольку двигатель заниженной мощности не сможет обеспечить номинальную производительность рабочего механизма и вследствие перегрева обмоток преждевременно выйдет из строя.
169
Напротив, двигатель завышенной мощности будет недоиспользован и приведет к повышенным капитальным затратам и возрастанию потерь энергии из-за снижения КПД и коэффициента мощности двигателя. Важность этого вопроса наиболее отчетливо видна, если учесть, что электродвигатели практически вытеснили во всех областях народного хозяйства другие виды двигателей. В основу правильного выбора мощности электродвигателя положены следующие требования: обеспечение заданной производительности механизма, соблюдение нормального теплового режима и допустимой механической перегрузки двигателя.
