Типи декантерів фірми «Вестфалія-Сепаратор»

Тип декантера	Продуктивність, м3/год	Кількість збезводненого осаду (кеку), кг/год
АD 0407 (СВ 300)	4—7	150—250
АD 0509 (СD 305)	5—9	150—300
АD 0814 (СС 450)	8-14	300—500
АD 1220 (СС 458)	12-20	500—750
SD 1530 (СА 501)	15-30	500—1000
АD 2040 (СВ 505)	20—40	1000—1500
АD 4070 (СА 635)	40—70	1500—2500
АD 8012 (СА 755)	80— 120	1800—3500

7.5.3. Розрахунок технологічних параметрів осаду, який збезводнюється на центрифугах з використанням флокулянтів

Для розрахунку приймаємо вихідні дані:

витрата збродженої суміші сирого осаду та активного мулу й осаду з контактних резервуарів складає за об'ємом суміші:

Ω = Ω_заг + Ω_к.р. = 484,84 + 28,19 = 513,03, (7.48)

де Ω_заг — збродженяй осад з метантенків, м³/добу (7.20);

Ω_к.р. — осад з контактних резервуарів, м³/добу (6.8).

Маса за сухою речовиною збродженої суміші сирого осаду й активного мулу Ω_сух = 12,127 т/добу (7.32).

Масу за сухою речовиною осаду з контактних резервуарів визначимо:

= Ω_к.р. (1 – Р_к.р.) = 28,19 × (1 – 98 /100) = 0,564 т/добу, (7.49)

де Р_к.р – вологість осаду, який випадає в контактних резервуарах, 98%.

Загальна маса осаду за сухою речовиною, яка надходить на збезводнення, становить:

= 12,27 + 0,564 = 12,69 т/добу. (7.50)

Вологість усього осаду, який надходить на збезводнення розрахуємо як середньозавислу величину:

= (484,84 × 97,5 4- 28,19 × 98)/(484,84 + 28,19) = =97,53% ≈ 97,5%. (7.51)

Дози катіонних флокулянтів згідно зі СНиП [1] складають 2— 7 кг/т сухої речовини осаду. Варто приймати для центри­фугування активного мулу більшу дозу флокулянтів, для си­рого осаду — меншу. Приймаємо для суміші активного мулу і сирого осаду — рівну 5 кг/т сухого осаду.

Добова витрата катіонного флокулянта при початковому (вихідному) 100 % вмісті безводного продукту складає:

Ω_сух × 5 = 12,69 × 5 = 63,45 кг/добу, або 0,06345 т/добу. (7.52)

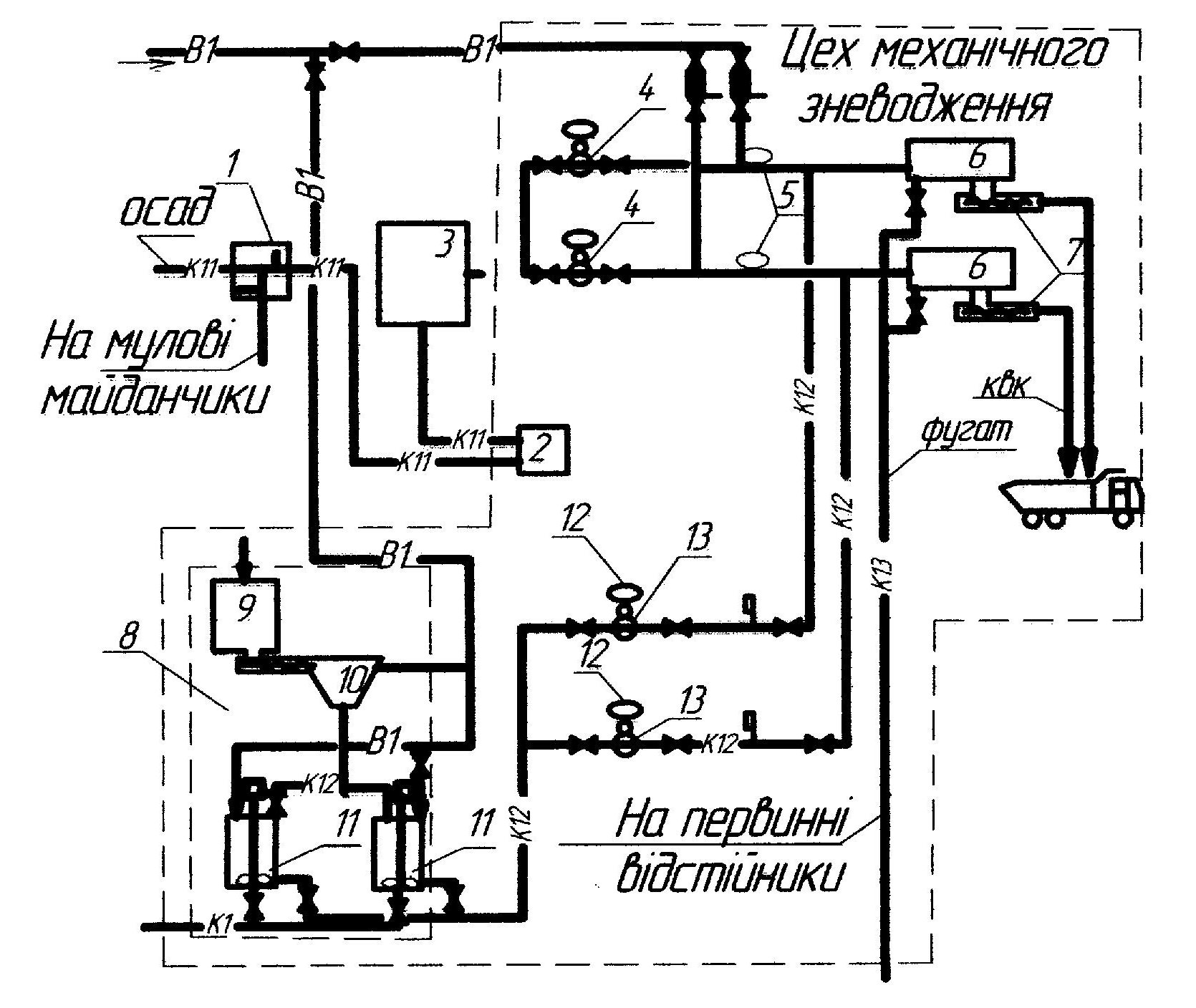

Рис. 7.6. Технологічна схема збезводнення осаду на декантері:

1 — камера перемиканая; 2 — мацератор із запірною арматурою та зворотними фланцями; 3 — резервуар для осаду; 4 — ексцентриковий насос для подачі осаду на збезводнення з ручним регулюванням витрати; 5 — індукційний витратомір для виміру та регулювання подачі осаду на декантер; 6 — декантер; 7 — шнекові транспортери; 8 — станція приготування розчину флокулянта; 9 — ємність для сухого флокулянта; 10 — ємність робочого розчину флокулянта; 11 — розчино-витратна ємність для розчину флокулянта; 12 — витратоміри ддя вимірювання та регулювання подачі розчину флокулянта; 13 — насос-дозатор розчину флокулянта продуктивністю 2—10 м³/год.

Умовні позначення: В1 — трубопровід технічної води; К1 — трубопровід водовідведення; К11 — трубопровід суміші осадів; К12 — трубопровід флокулянта; К13 — трубопровід фугату

Об'єм робочого розчину катіонного флокулянта при 0,5 % вмісті чистого безводного продукту дорівнює:

0,06345 × 100/0,5 = 12,69 т/добу. (7.53)

Об'єм розчину катіонного флокулянта при 0,1 % вмісті чистого безводного продукту, яким оброблюється осад перед збезводненням на декантерах, складає:

0,06345 × 100/0,1= 63,45 т/добу. (7.54)

Робота центрифуг характеризується такими показниками, як продуктивність, ефективність затримки сухої речовини і вологість збезводненого осаду (кеку), а також показниками забруднень фугату зависдивими речовинами та БПК_повн, що залежать від характеристики осаду, який збезводнюється (табл. 7.9, 7.11).

Таблиця 7.11
