7.4. Механічне збезводнення осадів на вакуум-фільтрах
7.4.1. Підготовка осаду до збезводнення на вакуум-фільтрах
Збезводнення осадів на мулових майданчиках часто виявляється неможливим через відсутність вільних земельних площ, тому останнім часом застосовують механічне збезводнення.
Вакуум-фільтри для механічного збезводнення осадів широко розповсюджені. На них можна обробляти будь-які види осадів. Найвідомшгі вакуум-фільтри безперервної дії типу БОУ.
Вакуум-фільтри являють собою горизонтально розташований циліндричний барабан, покритий фільтруючою тканиною. Барабан, занурений приблизно на 1/3 в корито, в яке завантажується осад, повільно обертається на цапфах.
Розрахунок установок з механічного збезводнення осаду на вакуум-фільтрах включає: розрахунок споруд з промивання й ущільнення осаду; розрахунок реагентного господарства; визначення кількості барабанних фільтрів, необхідних для збезводнення осаду.
Зброджений осад, вивантажений з метантенків, перед подачею на вакуум-фільтри попередньо обробляється (рис. 7.4): промивається технічною водою з розрахунку 2—4 м3 води на 1 м3 осаду впродовж 15—20 хв і продувається повітрям в об'ємі 0,5 м3 на 1 м3 суміші осаду і води. Потім ця суміш направляється в ущільнювачі, де протягом 12—24 год ущільнюється осад і відокремлюється вода. Мулова вода, яка містить 1000— 1500 мг/л завислих речовин і має БПКповн 600—900 мг/л, направляється на очисні споруди.

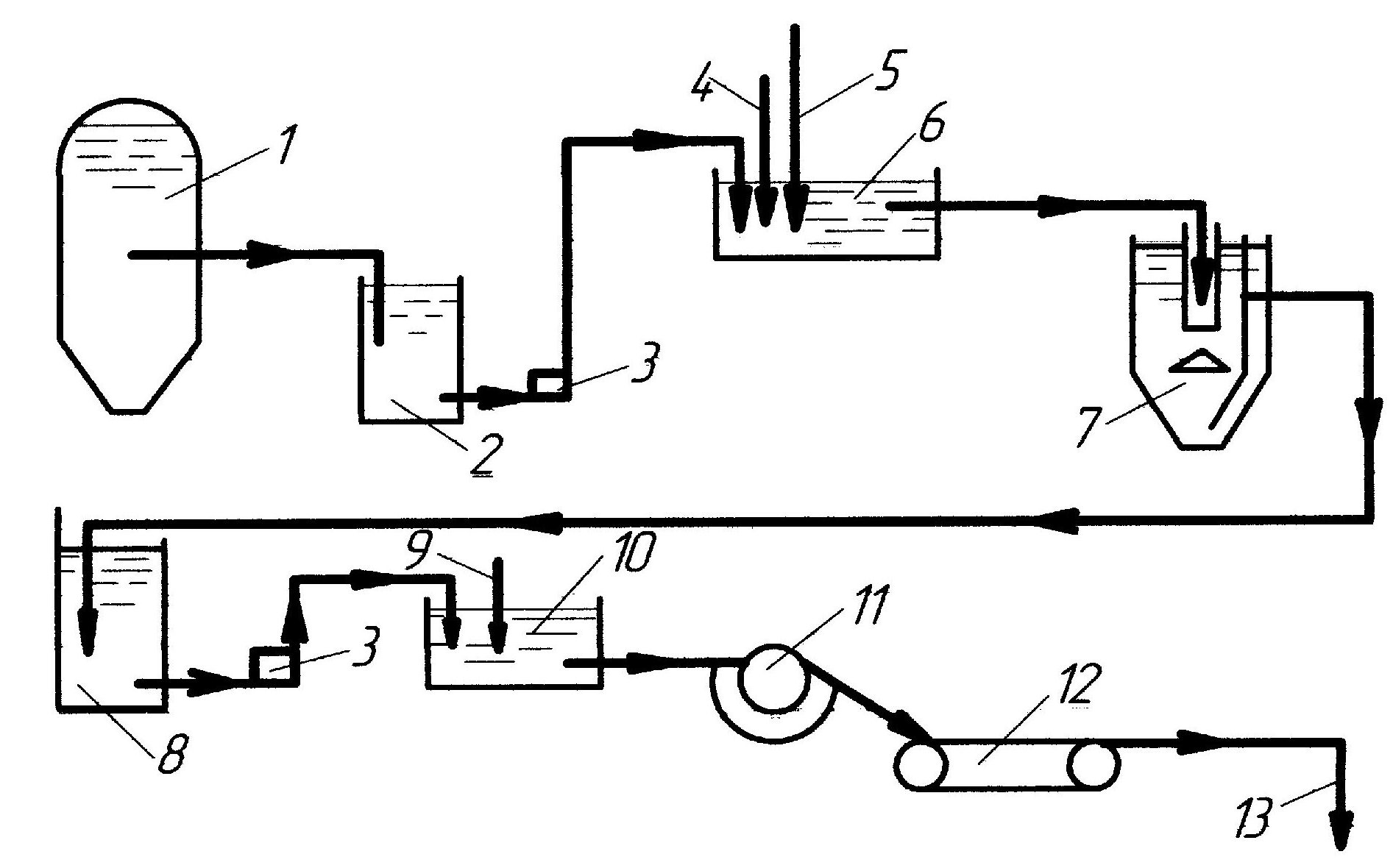

Рис. 7.4. Схема підготовки осаду до механічного збезводнення:
I — метантанк; 2 — збірний резервуар; 3 — плунжерний насос; 4 — подача води; 5 — подача стислого повітря; 6 — промивання осаду; 7 — ущільнювач; 8—резервуар ущільненого осаду; 9 — подача коагулянту; 10 — відділення коагулювання; 11 — вакуум-фільтр; 12 — конвеєр; 13 — подача у відділення термічного сушіння
З ущільнювача осад вологістю 94—95 % виводиться плунжерними насосами. Перед подачею на вакуум-фільтр осад підлягає коагулюванню. Як реагенти застосовують хлорне або сірчанокисле залізо і вапно у вигляді 10 %-вого розчину. Середня частка заліза становить 4—в % маси сухої речовини осаду, а вапна — 10—15. Частки осаду об'єднуються пластівцями гідроксиду заліза у великі агрегати. В результаті такої обробки питомий опір осаду значно знижується й осад легше віддає воду.
Розрахунок пристрою для промивання осаду
Перед збезводненням збродженого осаду на вакуум-фільтрах або фільтр-пресах передбачають його промивання очищеною стічною водою.
Кількість промивної води, м3/м3, слід приймати:
для збродженого сирого осаду — 1—1,5;
для збродженої суміші сирого осаду і надлишкового активного мулу в мезофільиих умовах — 2—3, в термофільних — 3— 4.
Загальна кількість осаду, який надходить на збезводнення, становить
= 484,84 + 28,19 = 513,03 м3/добу (7.35)
де Ωзаг — зброджевий осад з метантенків, м3/добу (7.20);
Ωк.р — осад з контактних резервуарів, м3/добу (6,8).
Годинна кількість суміші осаду з водою, м3/год:
Ωr = Ω × (1 + 3)/24 = 513,03 × (1 + 3)/24 = 85,51 м3/год. (7.36)
Промивання (перемішування осаду з водою) здійснюють за допомогою продування повітрям. Тривалість промивання 15 — 20 хв. Резервуарів для промивання — не менше 2. У резервуарах потрібно передбачати пристрої для виведення спливаючих речовин, перемішування і періодичного очищення.
Кількість повітря для перемішування суміші і води (при нормі 0,5 м3 на 1 м3 суміші осаду, який промивається), м3/хв:
Vair = Ωr × 0,5 / 60 = 85,51 × 0,5/60 = 0,71 м3/хв.. (7.37)
