6.2.1. Вибір типу змішувачів
Хлор, який додається до стічної води, повинен бути ретельно перемішаний з нею.
З хлораторної хлорна вода по поліетиленових або вініпластових трубах подається в змішувач зі стічною водою. Для витрат стічних вод від 1400 до 280000 м3/добу застосовують змішувачі типу «Лоток Паршаля».
При Qдоб = 56 375,48 м3/добу за табл. 6.З підбирається змішувач — лоток Паршаля пропускною спроможністю 32000 — 80 000 м3/добу, шириною горловини 1000, підвідного лотка — 900 мм, довжиною лотка 6,6, загальною довжиною змішувача 13,97 м, втратою напору 0,26 м.
Таблиця 6.2
Продуктивність хлораторних
Продуктивність хлораторної, vCl, кг/год |
Місткість складу хлораторної, т |
Тара для доставки рідкого хлору |
2 5 12,5 25 50 100 |
1,1 3,7 10,0 18,0 36 42 |
Балони Балони Контейнери Контейнери Залізничні цистерни в розливом у контейнери на базисних складах |
Таблиця 6.3
Основні характеристики лотків Паршаля
Пропускна здатність змішувача, Q, м3/добу |
Ширина, мм |
Довжина, м |
Втрати напору, м |
||
Горло-вини |
підвідного лотка |
загальна змішувача |
лотка |
||
1400 — 4200 |
230 |
300 |
7,17 |
5,85 |
0,1 |
4200 — 7000 |
230 |
450 |
9,47 |
5,85 |
0,14 |
7000 - 32000 |
500 |
600 |
13,63 |
6,1 |
0,2 |
32000 — 80000 |
1000 |
900 |
13,97 |
6,6 |
0,26 |
80000 — 160000 |
1000 |
1200 |
14,97 |
6,6 |
0,34 |
160000 — 280000 |
1500 |
1500 |
15,3 |
7,1 |
0,35 |
6.2.2. Вибір типу контактних резервуарів
Для успішного процесу знезараження необхідна тривалість контакту стічної рідини з хлорною водою 30 хв [1], після чого кількість остаточного хлору повинна бути не меншою 1,5 г/м3.
Визначається тривалість контакту хлору зі стічною водою в резервуарі:
t = 30 – l /(v × 60) = 30 – 600 / (0,8 × 60) = 17,5 хв = 0,29 год, (6.2)
де l — відстань від очисних споруд до місця випуску стічних вод,м;
v— швидкість течії стічної води в трубопроводах, м/с.
Робочий об'єм контактних резервуарів:
Wк.р = qw × t = 3000 × 0,29 = 870 м3. (6.3)
Контактні резервуари проектують як первинні відстійники без скребачок; резервуарів — не менше 2. Після підрахунку об'єму підбираються контактні резервуари за типом горизонтальних відстійників (рис. 6.1).
При швидкості руху стічних вод у контактних резервуарах 10 мм /с [3] довжина резервуара:
L = v × t = 10 × 17,5 × 60/1000 = 10,5 ≈ 12 м. (6.4)
Площа поперечного перерізу:
w = Wк.р / L = 870/12 = 72,5 м2. (6.5)
При глибині H = 2,8 м і ширині кожної секції в = 6 м число секцій
n = w / (в × H) = 72,5 / (6 × 2,8) = 4,3 (6.6)
Приймаються 4 секції контактних резервуарів ЦНДІЕП інженерного обладнання (рис. 6.1). Вони мають ребристе днище, в лотках якого розташовані змивні трубопроводи з насадками. Осад виводиться один раз за 5 — 7 діб. При відключенні секції осад змочується технічною водою, яка надходить з насадок, і відводиться на мулові майданчики.
Кількість осаду:
Ωк.р = а × Qдоб /1000, м3/добу, (6.7)

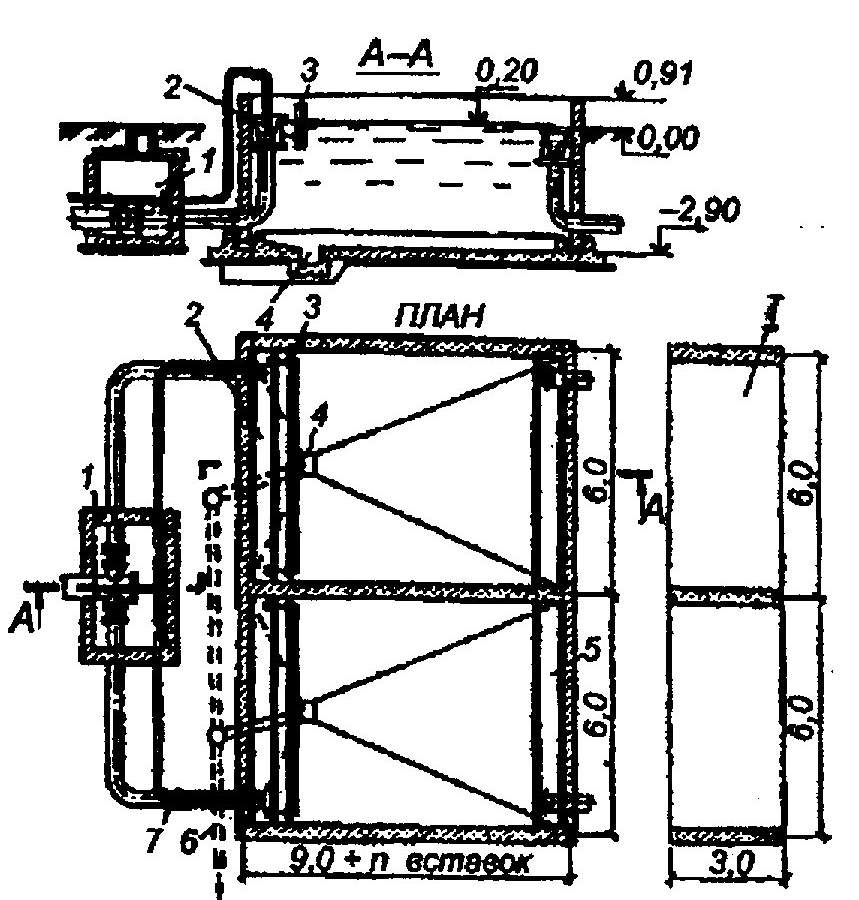

Рис. 6.1. Контактні резервуари шириною б м (дві секції):
1 — розподільна камера; 2 — впускний лоток; 3 - струменеспрямовуючнй щит; 4 — примок; 5 — збірний лоток; 6 — трубопровід спорожнення; 7 — повітропровід; І — вставка
де a — питома кількість осаду, який випадає в контактних резервуарах, 0,5 л на 1 м3 [1].
Ωк.р = 0,5 × 56 375,48 /1000 = 28,19 м3/добу. (6.8)
Вологість осаду — 98 %. Виведення осаду — під гідростатичним напором.
Стічні води, які пройшли повне біологічне очищення і знезараження, з показниками: концентрація завислих речовин Сех = 12,91 мг/л, значення БПКповн Lех= 16,46 мг/л — направляються до водойми і скидаються за допомогою берегового випуску [13].
