7.3. Знешкодження осадів
7.3.1. Розрахунок метантенків
Найбільше розповсюдження з метою знешкодження осадів отримав метод анаеробного зброджування в метантенках (рис. 7.3). У процесі розпаду органічних речовин осаду одним з основних продуктів розпаду є метан.
Розрахунок метантенків полягає у визначенні необхідного їх об'єму залежно від кількості сирого осаду і надлишкового активного мулу, в обчисленні кількості утвореного газу, а також об'єму газгольдерів, призначених для зберігання газу.
Витрата безвольної сухої речовини сирого осаду Осух й активного мулу Мсух, т/добу, розраховується за такими формулами:
Осух = Сеп × Е × К × Q/106, (7.11)
Мсух = п × [0,8 × Cen × (1 – E) + a × Len – в] × Q/106, (7.12)

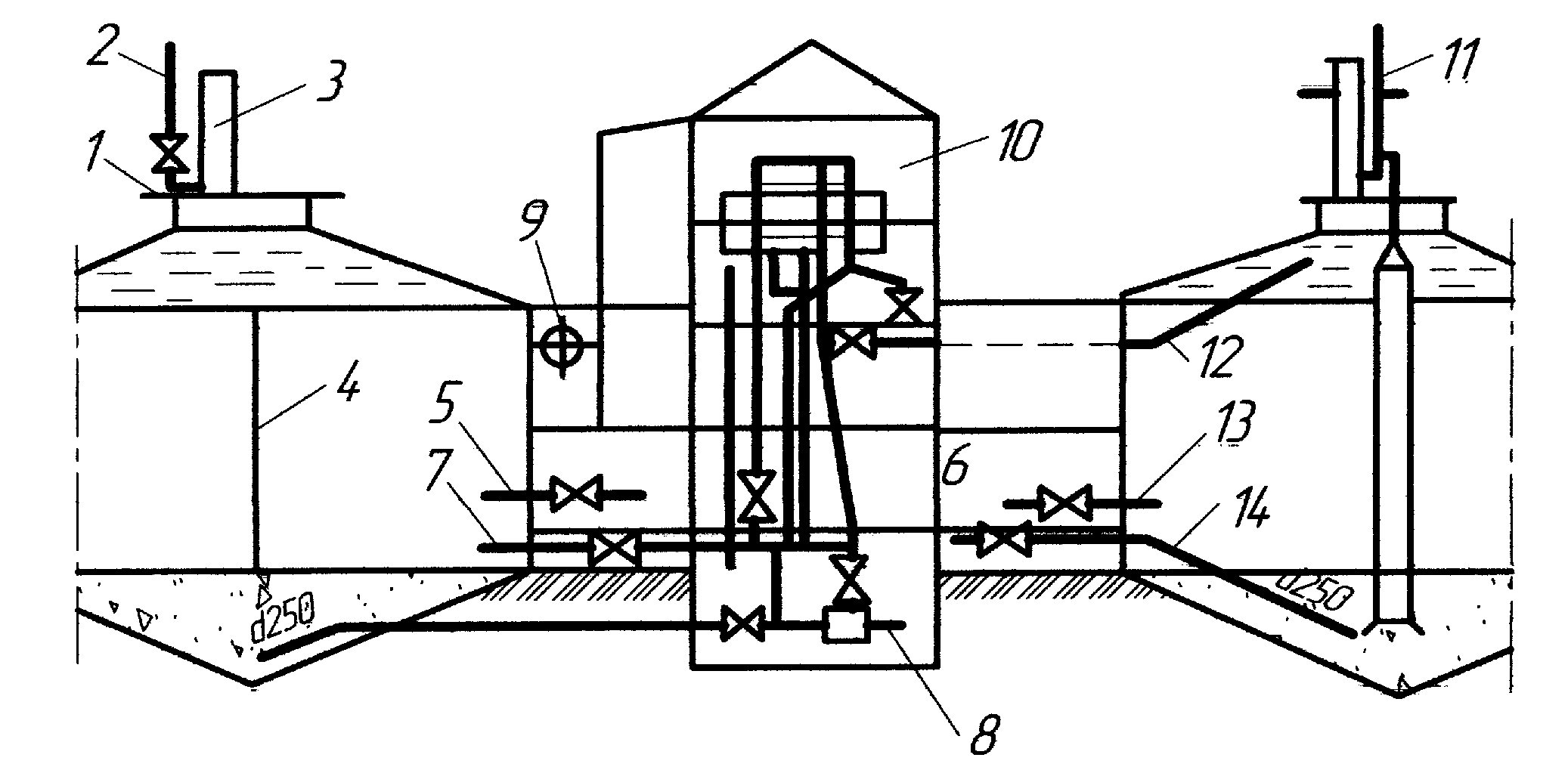

Рис. 7.3. Переріз метантенків і галереї управління:
1 — місток обслуговування; 2 - свічка; 3 — газовий ковпак; 4 — металева драбина;5 — напірний трубопровід інжектора; 6 — приміщення інжектора;7 — трубопровід випуску збродженого осаду; 8 — трубопровід спорожнення; 9 — газопровід; 10 — приміщення розподільних камер; 11 — таль; 12 — трубопровід для подачі осаду; 13 — всмоктувальний трубопровід інжектора; 14 — трубопровід випуску збродженого осаду
де Сеп — початкова концентрація завислих речовин 234,88 мг/л;
Е — ефект затримання завислих речовин у первинних відстійниках, частки одиниці, відповідно до формули (4.47):
Е = (Сеп – Сcdp) /Сen = (234,88 -119,79) / 234,88 = 0,49, (7.13)
де К — коефіцієнт, що враховує збільшення об'єму осаду за рахунок великих фракцій завислих речовин, дорівнює 1,1-1,2;
Q — середній приплив стічних вод на очисну станцію, м3/добу;
п — коефіцієнт, що враховує нерівномірність приросту активного мулу, дорівнює 1,15—1,25;
а = 0,3 - 0,5 — коефіцієнт приросту активного мулу, представлений Rі = 0,3 в підрозділах 5.2, 5.3;
в — винесення активного мулу з вторинних відстійників у водойму, в = Сex = 12,91 мг/л;
L — значення БКПповн, у стічних водах, які надходять на біологічне очищення (підрозділ 4.7 (4.69)).
Звідси
Осух = 234,88 × 0,49 × 1,1 × 56 376,48 /106 = 7,137 т/добу,
Мсух = 1,15 × [0,8 × 234,88 × (1 - 0,49) + 0,3 × 244,22 -12,91] × 56 375,48/106 = =10,126 т/добу.
Витрата беззольної речовини осаду Обз, і надлишкового активного мулу Мбз, т/добу:
Обз = Осух × (100-Вг) × (100 – Зос)/104, (7.14)
Мбз = Мсух × (100 –В’г) ×(100 – Змул) / 104, (7.15)
де Вг і В’г — гігроскопічна вологість, відповідно, сирого осаду і надлишкового активного мулу дорівнює 5—6 %;
3ос і 3мул — зольність сухої речовини сирого осаду і надлишкового активного мулу дорівнює в середньому 30 і 25 %, відповідно [1, 3].
Тоді за формулами (7.14) і (7.15)
Обз = 7,137 × (100 – 5)(100 – 30)/104 = 4,746 т/добу,
Мбз = 10,126 × (100 – 5)(100 - 25)/104 = 7,215 т/добу.
Витрата сирого осаду і надлишкового активного мулу, м3/добу:
vос = 100 × Oсух / [(100 – Рmud) × ρос], (7.16)
vмул = 100 × Мсух / [(100 – Р2) × ρмул], (7,17)
де Рmud — вологість сирого осаду, при виведенні його з відстійника плунжерними насосами, 93,5 % (підрозділ 4.7);
Р2 — вологість ущільненого активного мулу 97,3 % (табл. 7.2);
ρос і ρмул — густина осаду й активного мулу, відповідно, може вважатися рівною 1 г/см3.
Тоді можна обчислити
vос = 100 × 7,137 / [(100 - 93,5) × 1] = 109,80 м3/добу;
vмул =100 × 10,126 / [(100 - 97,3) × 1] = 375,04 м3/добу,
що дорівнює витратам сирого осаду й ущільненого активного мулу, які визначені за формулами (4.55) і (7.10).
Загальна витрата сирого осаду й надлишкового активного мулу визначається:
за сухою речовиною:
Ωсух = Осух + Мсух = 7,137 + 10,126 = 17,263 т/добу, (7.18)
за беззольною речовиною:
Ωбз = Обз + Мбз = 4,746 + 7,215 = 11,961 т/добу, (7.19)
за об'ємом суміші:
Ωзаг = vос + vмул = 109,80 + 375,04 = 484,84 м3/добу. (7.20)
Середня вологість суміші сирого осаду й активного мулу визначається за рівнянням:
Рmt = 100 × (1 - Ωсух / Ωзаг) = 100 × (1-17,263 / 484,84) = 96,5 %. (7.21)
Середня зольність абсолютно сухої речовини суміші сирого осаду й активного мулу:
Зсум = 100 [1 - Ωбз /(Осух × (100 – Вг) /100 + Мсух × (100 - В’г /100)] =
= 100 [1 - 11,961/(7,137 × (100 - 5)/100 + 10,126 × (100 - 5)/100)]= 27 %. (7.22)
При виборі режиму зброджування слід мати на увазі, що термофільний процес закінчується у 2 рази швидше мезофільного і забезпечує повну дегельмінтизацію осаду, але потребує додаткової витрати палива на підігрівання метантенків, зброджений осад важче віддає воду при його збезводненні.
Ураховуючи, що проектом передбачається механічне збезводнення збродженої суміші, приймаємо мезофільний режим зброджування, що дозволяє повністю забезпечити процес теплом, отриманим від спалювання метану.
Таблиця 7.3
Визначення добової дози завантаження в метантанк осаду Дmt залежно від середньої вологості суміші Рmt і режиму зброджування
Режим зброджування |
Добова доза завантаження в метантенк осаду Дmt, %, при вологості завантаженого осаду, %, не більше |
||||
93 |
94 |
95 |
96 |
97 |
|
Мезофільний Термофільний |
7 14 |
8 16 |
8 17 |
9 18 |
10 19 |
При вологості вихідної суміші Рmt = 96,5 % добова доза завантаження в метантенк при мезофільному режимі зброджування складе Дmt = 9,5 % [1], тоді потрібний об'єм метантенків:
Wmt = Ωзаг × 100/Дmt = 484,84 × 100/9,5 = 5104 м3. (7.23)
Відповідно до табл. 7.4 приймаються 2 типові метантенки d = 17,5 м з корисним об'ємом одного резервуара 2500м3. Сумарний об'єм метантенків при цьому виявиться незначно меншим від потрібного, у зв'язку з чим фактична доза завантаження Дmt підвищується:
Дmt = 484,84 × 100/5000 = 9,7 %. (7.24)
