Гідравлічний розрахунок підвідних лотків до пісколовок

Розрахункові дані	Витрата, л/с
	Лотки
	0,25×qmin=69,45	0,25×qmax=208,33	0,25×qmax×1,4=291,67
Ширина підвідного лотка, В, мм	400	400	400
Нахил, і	0,002	0,002	0,002
Наповнення hл ,м	0,24	0,60	0,80
Швидкість V, м/с	0,74	0,91	0,05

Визначаємо тривалість перебування води в пісколовці при максимальній витраті:

t = L_S /V_max = 9,0 / 0,15 = 60 с, (4.40)

що відповідає рекомендованим даним.

Площа живого перерізу потоку в кожній пісколовці:

ω = q_max / u_S = 0,208 / 0,15 = 1,39 м². (4.41)

Ширина:

в = 1,39 / 0,60 = 2,32 м. (4.42)

Зовнішній діаметр пісколовки визначається

D_S = L_S / π + в = 9,0 / 3,14 + 2,32 = 4,93 = 5,2 м. (4.43)

Питома кількість піску, затриманого пісколовкою при швидкості v_S = 0,12— 0,15 м/с, визначається з розрахунку 0,03 л/(чол. × добу):

Ω_S = 0,03 × N_c /1000 = 0,03 × 202718 / 1000 = 6,08 м³/добу. (4.44)

Через те що в пісколовках з коловим рухом води весь уловлюваний осад провалюється крізь щілину в осадовій частині (рис. 4.3), то питання виведення осаду повністю вирішується завдяки встановленню насосів гідроелеватора в будівлі ґрат. Піскопульпа по трубопроводу направляється в піскові бункери (рис. 4.4).

Об'єм піскового приямка W_S слід приймати не більше дводобового об'єму піску, який випадає, кут нахилу стінок приямка до горизонту — не менше 60°.

W_S = Ω_S × 2 = 6,08 × 2 = 12,6 м³. (4.45)

4.5. Піскові бункери

Для відмивання і збезводнення піску при витраті стічних вод Q_{сер.доб} ≤ 75 тис. м³/добу рекомендується передбачати влаштування бункерів з гідроциклонами (рис. 4.4), пристосованих для подальшого відвантаження піску в автомашини. Піщана пульпа в об'ємі

Ω_пп = Ω_S × (1 + 0,5) = 6,08 × (1 + 0,5) = 9,12 м³/добу (4.46)

надходить у бункери. Об'єм бункерів розраховуємо на 1,5— 5-добове зберігання:

W_б = 5 × Ω_пп = 5 × 9,12 = 45,6 м³. (4.47)

Дренажну воду з піскових бункерів належить повертати в канал перед пісколовками.

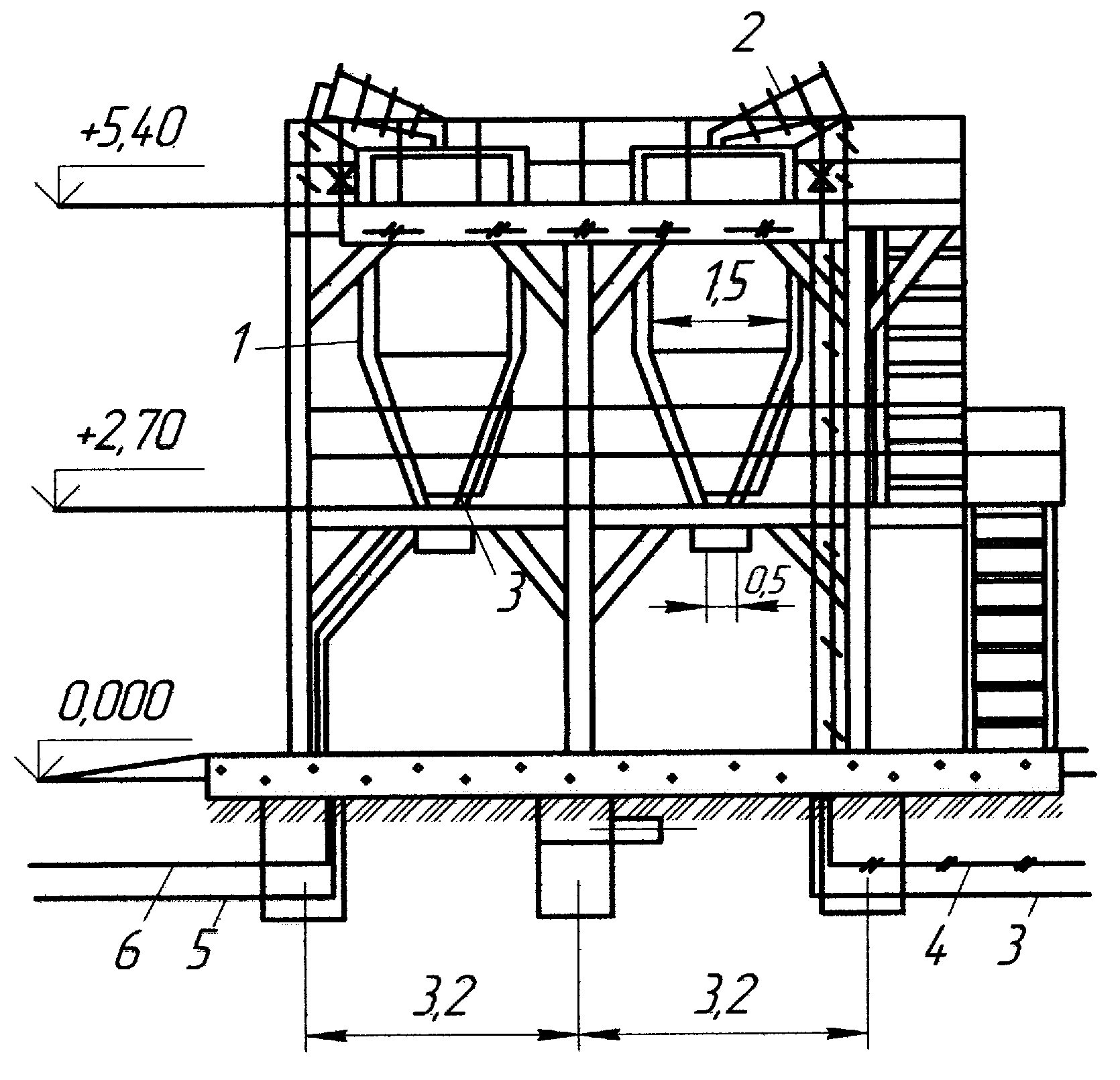

Р ис. 4.4. Схема вузла для обробки осаду:

1 — бункер; 2 — гідроциклони; 3 —підвід пульпи до гідроциклонів; 4 — відвід води від гідроциклонів; 5 — підвід гарячої води; 6 — відвід гарячої води.

4.6. Пристрій для вимірювання витрат стічних вод

Найбільш точними вимірювальними пристроями для контролю витрати стічної води у відкритих прямокутних каналах є лотки Вентурі (рис. 4.5), які розміщуються між пісколовкою і первинними відстійниками.

До лотка Вентурі стічна рідина надходить по каналу, розахованому в табл. 4.3. Ділянка каналу до і після місця влаштування вимірювального лотка повинна бути прямолінійною і не мати приток або відгалужень.

При максимальному надходженні стічних вод на очисну станцію Q_{год тах} = 3000 м³/год вимірювальний лоток Вентурі буде мати розміри: В = 1800 мм, в = 1180 мм, Н = 1200 мм, Е = 3000 мм, F = 4180 мм, К = 2000 мм, L = 9200 мм, і₁ = 0,001, і₂ = 0,002 (табл. 4.8).

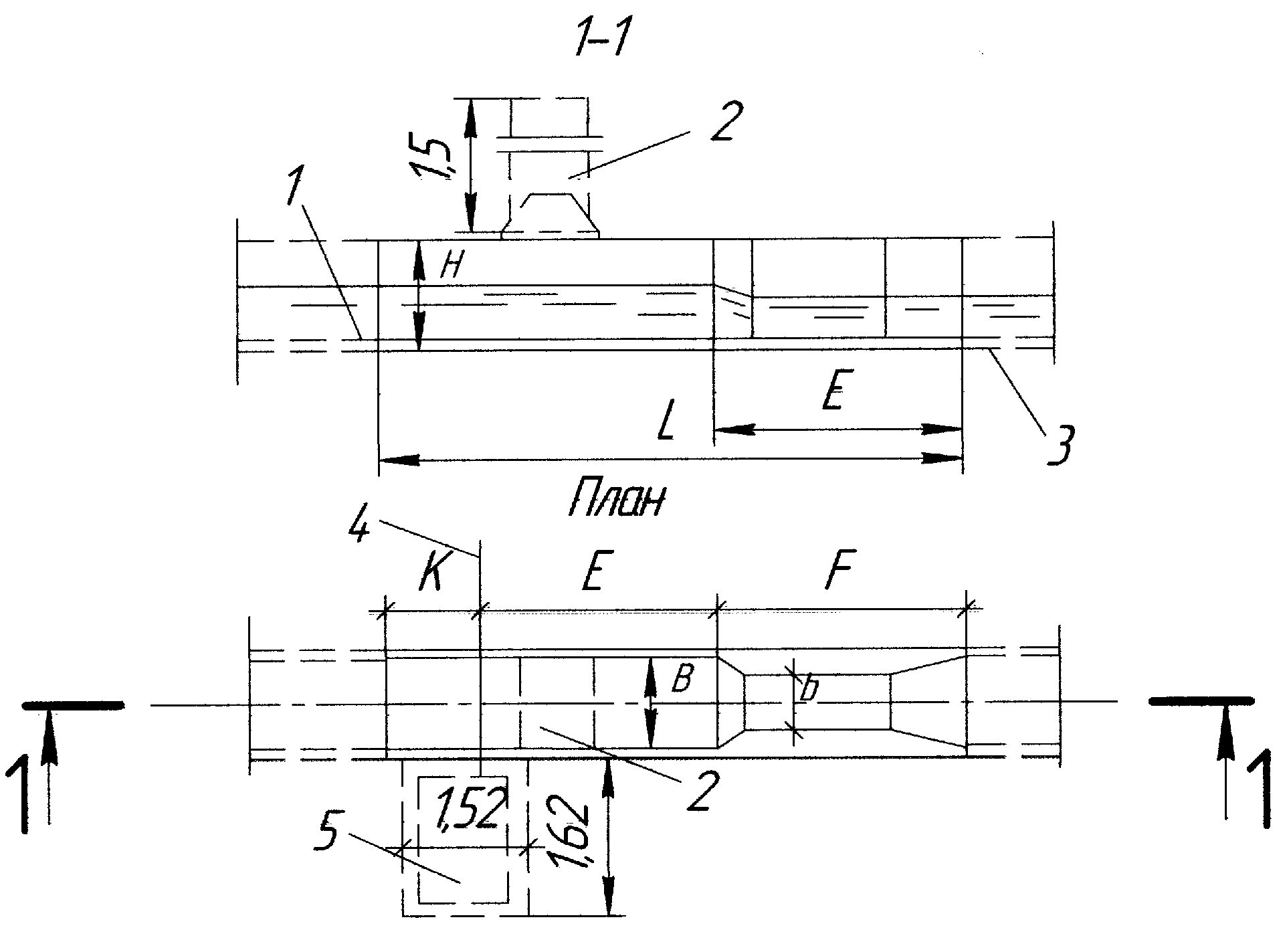

Рис. 4.5. Лоток Вентурі для вимірювання витрати водя:

1 – підвіний лоток; 2 — установка дифманометра в шафі (варіант І); 3 —відвідний лоток; 4 — контрольний переріз лотка; 5 — установка дифманометра в колодязі (варіант П)

Таблиця 4.8
