4.4. Пісколовки

Найчастіше застосовуються шсколовки з горизонтальним прямолінійним рухом води, горизонтальні з коловим рухом води, з аерацією повітрям, тангенціальні круглої форми з підводом води по дотичній.

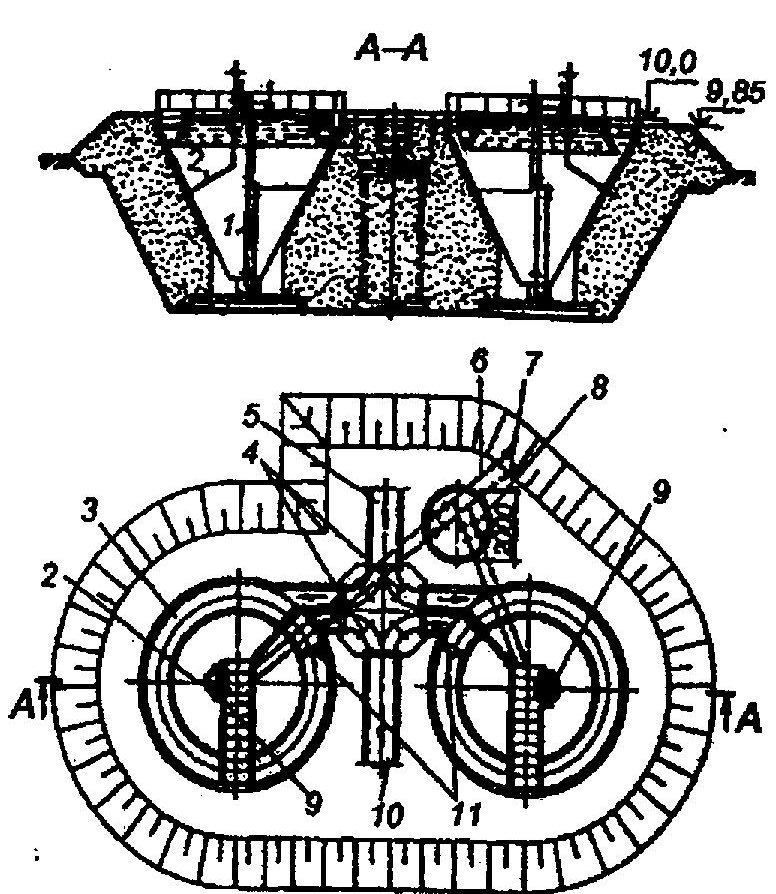

Рис. 4.3. Горизонтальні пісколовки з коловим рухом води:

1 — гідроелеватор; 2 — трубопровід для відводу спливаючих домішок; 3 — жолоб; 4 — поверхневі затвори з ручним приводом; 5 — підвідний лоток; 6 — пульпопровід; 7 — трубопровід для робочої рідини; 8—камера перемикання; 9 — пристрій для збору спливаючих домішок; 10 — відвідний лоток; 11 — папівзанурені щити (при очищенні стічних вод, які містять нафту).

Доцільно застосувати до проектування горизонтальні пісколовки з коловим рухом, води, як найефективніші по затриманню піску і надійні в експлуатації (рис. 4.3).

Горизонтальні шсколовки розраховуються на уловлювання піску діаметром 0,2—0,25 мм. При цьому загальна кількість уловленого піску досягає 65 — 70 % .

Кількість пісколовок має бути не менше 2 [1], причому робочих.

Пропонується методика розрахунку горизонтальних пісколовок з коловим рухом води на максимальну витрату q_max = 833,33 л/с з перевіркою на пропуск мінімальної витрати q_min = 277,78 л/с.

Довжина проточної частини L₈, м, однієї шсколовки визначається за формулою:

(4.38)

де K_s — коефіцієнт, що враховує вплив турбулентності та нерівномірність розподілення швидкостей води вздовж висоти і ширини споруди, приймається за табл. 4.6;

H_s — розрахункова глибина пісколовки, м, яка приймається рівною глибині потоку h_л в підвідному лотку (табл. 4.7);

v_s — швидкість руху потоку в пісколовці;

u₀ — гідравлічна крупність піску, мм/с, яка приймається залежно від потрібного діаметра часток піску, що затримуються.

Таблиця 4.6

Значення коефіцієнта Кs

Діаметр часток піску , що затримуються, мм	Гідравлічна крупність піску, u0, мм/с	Значення Кs залежно від типу пісколовок
		Горизон-тальні	З аерацією повітрям, при В/Н рівному
			1,25	1,5
0,15 0,20 0,25	13,2 18,7 24,2	- 1,7 1,3	2,5 2,25 -	2,39 3,08 -

Пісок має абразивні властивості і може привести до стирання робочих частин центрифуг, а також накопичений у відстійниках і метантенках пісок займає корисний об'єм і порушує процес зброджування осаду. Тому швидкість руху потоку рідини в пісколовці треба приймати мінімальну: v_s = 0,12—0,15 мм/с, що призведе до затримання піску розміром 0,15 — 0,20 мм відповідно до гідравлічної крупності u₀ = 13,2 — 18,7 мм/с. При цьому загальна кількість затриманого піску досягатиме 90 % (підрозділ 4.1).

Для пропуску максимальної витрати q_max = 833,33 л/с з швидкістю руху v_s - 0,15 м/с приймаємо чотири горизонтальні шсколовки з коловим рухом води.

Безпосередньо перед пісколовкою канал розгалужується на чотири лотки з наповненням h_л = 0,60 м при максимальній витраті q = 208,33 л/с.

Звідси довжина кожної пісколовки по осі проточної частини:

L_S = 1000 × 1,7 × 0,6 × 0,15/18,7 = 8,18 = 9,0 м. (4.39)

Максимальна глибина пісколовок Н_S ≤ 1,2 м.

Тривалість перебування води в пісколовці повинна бути 30—60 с [3].

Таблиця 4.7
