2.2. Распределенные информационные системы оксион
- подсистема массового информирования (ПМИ);
- подсистема наблюдения и сбора информации(ПСИ);
- подсистема связи и передачи данных (ПСПД), в том числе мобильный сегмент ПСПД (МС ПСПД);
- подсистема информационной безопасности (ПИБ);
- подсистема радиационного и химического контроля (ПРХК);
- подсистема звукового сопровождения и информирования (ПЗСИ);
- подсистема часофикации (ПЧ).
- геоинформационная подсистема (ГИП).
- подсистема контроля и управления (ПКУ) ОКСИОН.

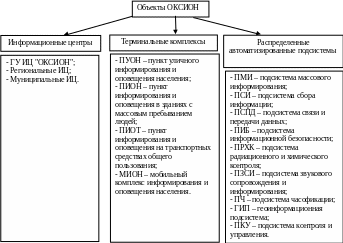

Распределенные информационные системы ОКСИОН приведены на рис. 33.
Структура ОКСИОН приведена на рис. 34.
Рис. 33. Распределенные автоматизированные подсистемы ОКСИОН
Рис.34. Структура ОКСИОН
Рассмотрим основные задачи и функции подсистем ОКСИОН.
Задачи подсистемы массового информирования ПМИ:
- трансляция заранее подготовленных видео/аудио и текстовых материалов на средства отображения терминальных комплексов;
- трансляция выступления диктора в реальном времени на средства отображения любого заданного терминального комплекса.
Объекты и функции ПМИ:
- Информационные центры:
1) составление расписаний трансляции;
2) регистрация информационных материалов;
3) управление трансляцией;
4) контроль трансляции.
- терминальные комплексы:
1) трансляция по расписанию;
2) внеочередная трансляция;
3
Рис.
32. Топология информационных центров
Топология информационных центров приведена на рис. 35.
Рис. 35. Топология информационных центров
Схема функционирования подсистемы массового информирования показана на рис. 36.
*
*
*
*
*
*
*
Рис. 36. Схема функционирования подсистемы массового информирования
Задачи подсистемы сбора информации
- мониторинг обстановки в местах размещения терминальных комплексов;
- архивирование видеоинформации;
- информирование операторов информационных центров о превышении пороговых значений радиационного фона и наличии опасных химических соединений в атмосфере в местах массового пребывания людей.
Структура
программно-аппаратного комплекса
подсистемы наблюдения и сбора информации
(ПСИ) и принципы ее функционирования
отражены на рис. 37, 38.
Рис. 37. Структура программно-аппаратного комплекса подсистемы наблюдения
и сбора информации (ПСИ)
*
*
*
*
*
*
Рис. 38. Функционирование подсистемы сбора информации
Контроль качества и состава информации, отображаемой средствами ПМИ.
Объекты и выполняемые ими функции:
1. Информационные центры:
- отображение информации видеонаблюдения;
- управление камерами видеонаблюдения;
- поддержка долгосрочного видеоархива.
2. Терминальные комплексы:
- поддержка оперативного архива;
- трансляция видеоданных в адрес информационного центра;
- передача данных о событиях в соответствии с регламентами.
Задачи подсистемы связи и передачи данных:
- обеспечение информационного обмена между объектами ОКСИОН;
- обеспечение информационного обмена между ОКСИОН и другими ведомствами.
Объекты:
- ЛВС информационных центров;
- виртуальная частная сеть ОКСИОН;
- линии последней мили;
- подсистема мониторинга ПСПД;
- мобильный сегмент ПСПД.
Задачи подсистемы информационной безопасности:
- обеспечение информационной безопасности ресурсов посредством внедрения комплекса организационных мер и программно-технических средств на объектах ОКСИОН;
- обеспечение информационной безопасности ресурсов Информационных центров и терминальных комплексов.
Объекты подсистемы:
- оборудование ПСПД;
- информация, передаваемая по каналам связи;
- информационные ресурсы информационных центров и терминальных комплексов.
Задачи подсистемы радиационного и химического контроля:
- контроль радиационной обстановки в местах массового пребывания людей;
- контроль параметров химического состояния атмосферы в местах массового пребывания людей;
- формирование аварийных сигналов и информации о состоянии радиационной обстановки и химического состава атмосферы в местах массового пребывания людей;
- выдача аварийных сигналов и информации о состоянии радиационной обстановки и химического состава атмосферы в местах массового пребывания людей в Информационные центры по принадлежности.
Объекты подсистемы:
- информационные центры;
- терминальные комплексы.
Задачи подсистемы звукового сопровождения и информирования:
- обеспечение звукового сопровождения трансляции видеоконтента на терминальных комплексах типа ПИОН и ПУОН;
- привлечение внимания населения при демонстрации текстовых и графических сообщений.
Объекты подсистемы:
- информационные центры;
- терминальные комплексы.
Задачи подсистемы часофикации:
- создание единой синхронизированной сети точного времени.
Объекты подсистемы:
- информационные центры.
Задачи геоинформационной системы:
- географическая и топологическая привязка элементов ОКСИОН;
- отработка пространственных запросов из НЦУКС и других взаимодействующих организаций для оперативного определения наличия терминальных комплексов ОКСИОН на определенной территории;
- выдача пространственных запросов в системы видеонаблюдения других ведомств и организаций для определения перечня видеокамер, присутствующих в необходимой зоне;
- позиционирование транспортных средств общего пользования, оборудованных ПИОТ;
- позиционирование МКИОН, задействованных в решении оперативных задач информирования и оповещения населения и видеонаблюдения.
Задачи подсистемы контроля и управления:
- учет объектов ОКСИОН в специализированном каталоге;
- мониторинг объектов ПСПД;
- управление конфигурацией подсистем и объектов ОКСИОН;
- организация иерархической структуры объектов ОКСИОН.
Основные требования к ОКСИОН:
- устойчивость функционирования;
- организационная и техническая надежность;
- отказоустойчивость системы;
- доступность оконечных устройств;
- мобильность;
- своевременность, оперативность и достоверность передаваемой информации.
Задачи информационных центров ОКСИОН
- планирование информационных операций и управление трансляциями на терминальных комплексах ОКСИОН в зоне ответственности;
- локализация видео, аудио, графических и текстовых материалов, полученных от вышестоящих информационных центров;
- управление системами видеонаблюдения и контроля подчиненных информационному центру терминальных комплексов;
- сбор и документирование информации видеонаблюдения и контроля;
- взаимодействие с территориальными ЦУКС на основе регламентов;
- телеметрический контроль и диагностика состояния нижестоящих подчиненных структурных компонентов ОКСИОН;
- управление сетью передачи данных своего региона, мониторинг эксплуатационных параметров;
- контроль работоспособности функционирования системы.
