3.4 Демодуляция сигналов с угловой модуляцией
3.4.1Фазовые детекторы (фд)
Фазо-модулированный сигнал в качестве информационного параметра использует фазу, т.е. временный сдвиг. Т.е. в фазовых детекторах необходимо опорное колебание.
Пусть:
сигнал : Uc(t)=Umsin(w0t+Ψ(t)),
опорное колебание: U0(t)=Um0sinw0t.
Известно много схем фазовых детекторов — устройств для демодуляции колебаний с полной фазой , промодулированных по фазовому углу. Работа таких детекторов основана на нелинейном взаимодействии модулированного сигнала с немодулирован- ным опорным колебанием, которое должно создаваться вспомогательным внешним источником. При создании фазовых детекторов неизбежны трудности, связанные с требованием жесткой стабилизации фазы колебаний опорного генератора.
Сравнение фаз можно осуществить следующими способами:
Использование перемножителей колебаний входного сигнала Uс(t) и опорного колебания Uo(t)(рис.3.19):
Uc(t)∙U0(t).
Путем нелинейного преобразования суммы сигналов:
[Uc(t)+U0(t)]2.
На основе балансных фазовых устройств, в которых изменение фазы преобразовываются в изменение амплитуды вспомогательного сигнала и затем его последовательного амплитудного детектирования (рис.3.20).
Использование ключевых сигналов (фоточувствительные выпрямители)
Рис.3.19. ФД на основе перемножителя
Рис.3.20. Схема балансного фазового детектора
На диоды опорное напряжение U0подается в фазе, входноеUc- в противофазе
Для устранение паразитной амплитудной модуляции сигнал Uc`(t) ограничивается по амплитуде.
На рис. 3.21 приведена векторная диаграмма работы балансного фазового детектора.
Рис.3.21. Векторная диаграмма
Из рисунка следует, что
U1=
U2=
Напряжение U1 иU2 создают на нагрузкеRпротивофазные колебанияUвых1 иUвых2:
Uвых1=КдтU1,
Uвых2=КдтU2,
где Кдт- коэффициент передачи детектора.
Последнее уравнение представляет собой уравнение детекторной характеристики этой схемы (рис.3.22 ).
Рис.3.22. Детекторная характеристика
Фазовый детектор на ключевой схеме (рис.3.23 )
Напряжение сигнала на ключи подается в противофазе , а опорное в фазе.
В зависимости соотношения фаз будут меняться токи I1,I2 иUвых=R(I1-I2).Дискриминационная характеристика приведена на рис.3.24.

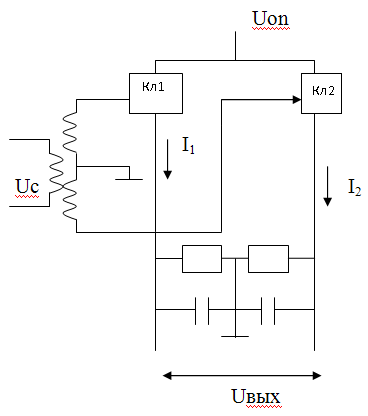

Рис.3.23. ФД на ключевой схеме

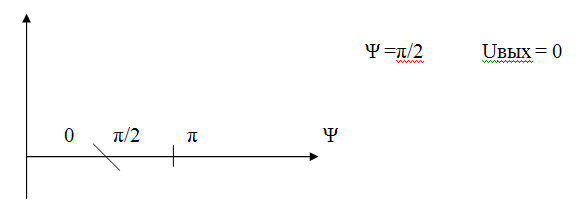

Рис.3.24. Характеристика фазового детектора на ключевой схеме
Детекторы чм- сигналов
Основаны на следующих принципах:
1.На преобразование изменение частоты изменения амплитуды детектор$
2.На преобразовании ЧМ сигналов в фазовый сдвиг между вспомогательным напряжение и затем фазовое детектирование;
3.На преобразовании ЧМ сигналов в последовательность импульсов, частота следования которое пропорционально отклонению частоты сигнала от среднего значения
Первый способ реализуется на основе частотной зависимости передаточной функции линейной цепи(рис.3.25 )

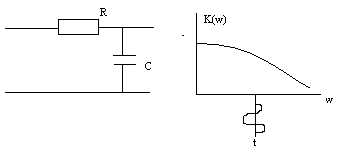

Рис.3.25. Принцип преобразования ЧМ в АМ
Этот метод чаще всего реализуется на основе колебательного контура или пары взаимно-расстроенных контуров(рис.3.26 ).

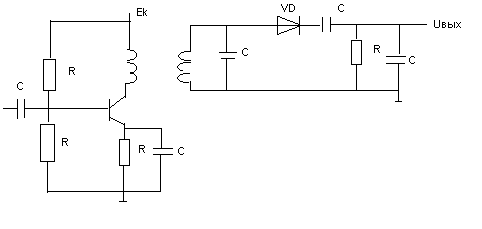

Рис.3.26. Частотный детектор на колебательном контуре
Для расширения линейного участка характеристики детектора используют два колебательных контура (рис.3.27 ).
а)
б)
Рис.3.27. Частотный детектор на двух взаимно-расстроенных
колебательных контурах.

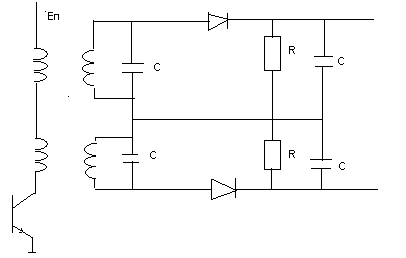

а-АЧХ колебательных контуров, б-схема включения амплитудных детекторов
Частотный детектор с преобразованием изменения частоты в фазовый сдвиг.
Принцип действия: При прохождении ЧМ колебаний через цепь, вносящую идеальную задержку, фазовый сдвиг выходного колебания относительно входного повторяет закон изменения частоты.
Пусть на входе цепи, вносящей идеальную задержку, действует частотно-модулированное колебание
Uвх(t)=U0cos(w0t+Ψ(t)),
W(t)==w0+=w0+∆w(t).
Тогда на выходе цепи имеем
Uвых(t)=U0cos[w0(t-τ)+Ψ(t-τ)]=U0cos[Ψ(t-τ)].
Фазовый сдвиг выходного напряжения относительно входного
∆Ψ(t)=Ψ(t)∙Ψ(t-τ)=w0τ+Ψ(t)-Ψ(t-τ)=w0τ+τ[],
= ,
∆Ψ≈[w0+]τ=[w0+∆w(t)]τ.
Т.е при малых значениях τ закон изменения фазы ЧМ колебаний на выходе звена задерживается на τ относительно входного ЧМ сигнала и совпадает с законом изменения частоты
w(t)=w0+ .
На основе такого представления можно построить частотный детектор.
Структурная схема такого частотного детектора имеет вид(рис.3.28 ):

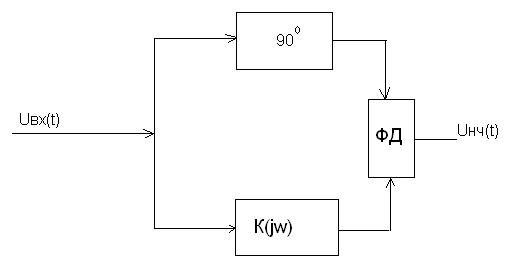

Рис.3.28. Частотный детектор с преобразованием ЧМ в ФМ
Звено π/2 используется для того что бы характеристика фазовых детекторов проходила через ноль.
В простейшем случае четырехполюсником может быть колебательный контур (рис.3.29) , ФЧХ которого описывается выражением
Ψ(ζ)=arctgζ,
где ζ- обобщенная расстройка, ζ = ( - ), f0-средняя частота несущего колебания.
Рис.3.29.Амплитудно-частотная и фазо-частотная характеристика
колебательного контура
Вопросы для самопроверки
Для чего в фазовых детекторах необходимо опорное колебание.
Нарисуйте схему фазового детектора на основе перемножителя.
Нарисуйте схему балансного фазового детектора.
На каких принципах основана работа час тотных детекторов.
Нарисуйте схему частотного детектора с преобразованием изменения частоты в фазовый сдвиг
