1.4.4 Аналитический сигнал
В электротехнике при анализе воздействия гармонического колебания (напряжение, ток) на линейную цепь его принято представлять в форме
, (1.126)
или
,
—комплексная амплитуда.
Часто символ Re или Im опускают и пишут просто
подразумевая действительную или мнимую часть этого выражения.
Такое представление позволяет использовать преимущества методов теории функций комплексной переменной с последующим возвратом в конце анализа к тригонометрической форме путем отбрасывания мнимой части.
В современной радиотехнике представление колебаний в комплексной форме распространено на негармонические колебания.
Если задан физический сигнал в виде действительной функции а (t), то соответствующий ему комплексный сигнал представляется в форме
za (t) = a(t) + ia1(t), (1.127)
где а1 (t) — функция, сопряженная по Гильберту сигналу а(t).
Заметим, что и в выражении (1.127) мнимая часть комплексной функции является функцией, сопряженной по Гильберту действительной части.
Главная особенность определенного таким образом комплексного сигнала заключается в том, что его спектральная плотность
(1.128)
содержит только положительные частоты. Действительно, согласно (1.122), (1.123) при ω > 0 Sa1 (ω) = -iSa (ω), а при ω<0 Sa1 (ω) = iSa (ω).
Следовательно,

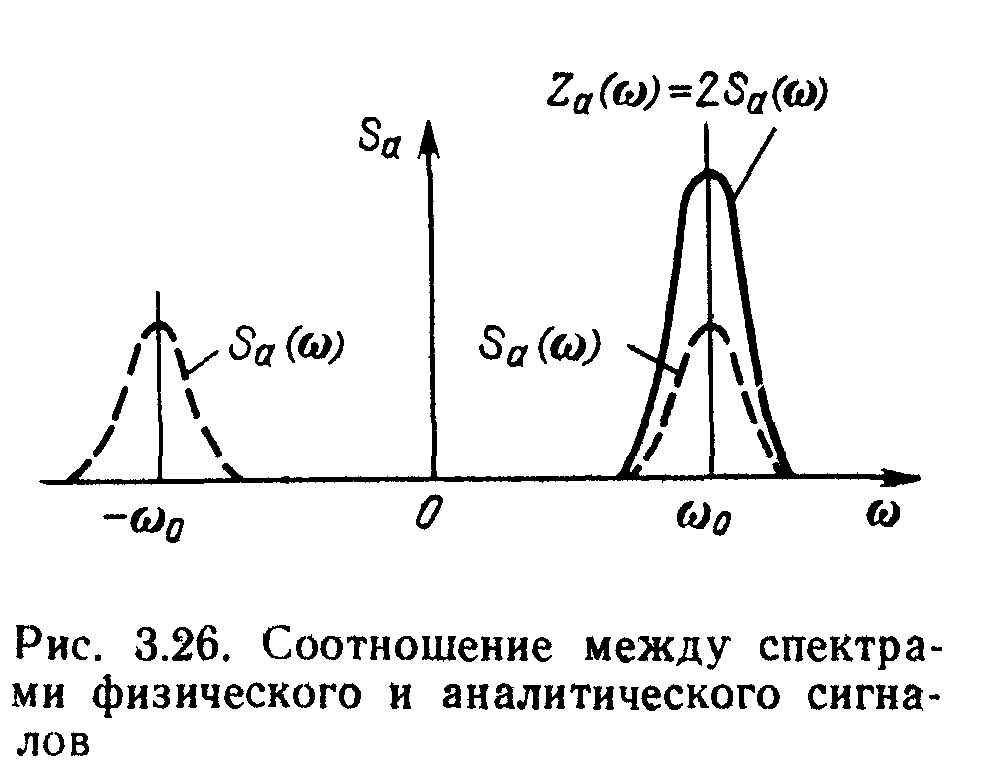

Так, если узкополосному сигналу a(t) соответствует спектральная плотность Sa(ω), модуль которой изображен на рис. 1.17 штриховой линией, то сигналу za(t)= a(t) + ia1(t) соответствует спектральная плотность Za (ω), модуль которой изображен на том же рисунке сплошной линией.
Рис.1.17. Соотношение между спектрами физического и аналитического сигналов
Интеграл Фурье для сигнала za(t) принимает следующий вид:
(1.129)
где Sa (ω) — спектральная плотность исходного (физического) сигнала a(t).
Комплексный сигнал, определяемый выражениями (1.127) и (1.128), называется аналитическим сигналом.
Пусть задан физический сигнал a(t) = А(t) cos [ω0t + φ(t) ]= A(t)cosψ(t)и требуется определить соответствующий ему аналитический сигнал za(t). Исходя из общего выражения для сопряженной функции а1(t) можно написать
.
Точное определение a1(t) при сложной функции А(τ)cosψ(τ) является трудной задачей, которую можно обойти, если исходный сигнал а(t), является достаточно узкополосным процессом. Можно показать, что в этом случае
а1(t) = A(t)sin ψ(t)=A(t)sin [ω0t + φ (t) + φ0].
Таким образом, аналитический сигнал можно записать в следующем виде:
(1.130)
где
(1.131)
представляет собой комплексную огибающую узкополосного сигнала.
Соотношения между A(t), a(t) и а1(t) иллюстрируются векторной диаграммой на рис.1.18. Модуль комплексной огибающей, равный А(t) [поскольку при любом законе изменения Ѳ(t)], содержит информацию только об амплитудной модуляции колебания, а фазовый множитель eiθ(t) — только об угловой модуляции. В целом же произведение A(t)eiθ(t) содержит полную информацию о сигнале а(t) (за исключением несущей частоты ω0, которая предполагается известной).
Рис.1.18.Соотношение между амплитудой аналитического сигнала
и функциями a(t), а1 (t)
Это свойство комплексной огибающей, позволяющее при анализе узкополосных сигналов исключить из рассмотрения частоту ω0, придает важное значение понятию «аналитический сигнал».
Рассмотрим основные свойства аналитического сигнала и комплексной огибающей.
1). Произведение аналитического сигналаza(t) насопряженный ему сигналz*a(t)равно квадрату огибающей исходного (физического) сигнала a(t).
Действительно,
.
Таким образом, модуль аналитического сигнала za(t) равен просто огибающей сигнала A(t).
2). Спектральная плотность комплексной огибающейA(t)совпадает со смещенной на ω0 влево спектральной плотностью аналитического сигнала za(t).
Основываясь на общей формуле, можно написать .
Вопросы для самопроверки
Что называется модуляцией сигнала.
Что называется коэффициентом модуляции.
Чему равна ширина спектра при амплитудной модуляции.
Как связаны фаза и мгновенная частота колебания с угловой модуляцией.
Чему равна ширина спектра при угловой модуляции .
Что называется аналитическим сигналом.
