6.5. Системы передачи
по воздушным линиям связи
Для воздушных линий передачи выпускаются два типа аппаратуры: трехканальная аппаратура типа В-3-

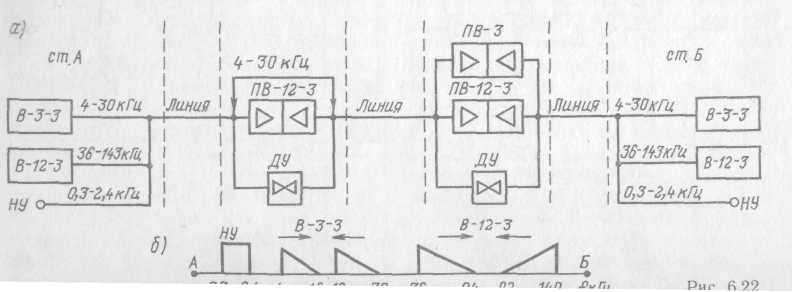

3, предназначенная для медных и стальных цепей, и 12-канальная типа В-12-3 — для медных цепей. Спектры аппаратуры В-3-3 и В-12-3 согласованы и могут работать совместно по одной медной цепи, обеспечивая 15 каналов ТЧ и один канал НЧ (рис. 6.22).
Система передачи В-3-3. Аппаратура В-3-3 работает в спектре частот 4—31 кГц. В спектре ниже 4 кГц можно организовать по той же цепи телефонный канал НЧ в спектре частот 0,3—2,4 кГц. Возможна одновременная работа четырех систем В-3-3 на параллельных цепях, подвешенных к опорам одной и той же воздушной линии связи.
Наибольшая длина усилительного участка с медной цепью может составлять 250 км, а общая протяженность линии связи—до 10 тыс. км. При стальных цепях с диаметром проводов 4 мм длина усилительного участка может доходить до 75 км, а наибольшая длина линии связи — до 150 км. Ширина канала ТЧ 0,3—3,4 кГц. Станция А (см. рис. 6.22) передает полосу частот 4— 16 кГц, а станция Б — 18—30 кГц.
Система передачи В-12-3. Две-надцатиканальная система передачи типа В-12-3 предназначена для создания на воздушных медных цепях протяженностью до 10 тыс. км 12 каналов ТЧ в полосе частот от 36 до 143 кГц. Нижняя частота 36 кГц выбрана из соображений обеспечения совместной работы аппаратуры В-12-3 с аппаратурой трехканальной системы типа В-3-3 по
одной и той же цепи. Аппаратура В-12-3 построена по двухполосной двухпроводной системе и работает без передачи тока несущей частоты по линейной цепи. Для облегчения условий работы аппаратуры на параллельных цепях одной и той же воздушной линии предусмотрены четыре варианта размещения частотных полос каналов на шкале частот. В состав оборудования системы В-12-3 входят оконечные станции ОВ-12-3, обслуживаемые усилительные станции ПВ-12-3 и вспомогательные необслуживаемые усилительные станции ВУС-12-3. Последние включаются дистанционно посылкой сигнала управления с ОУП при неблагоприятных условиях погоды.
Оконечная аппаратура и усилители типа ПВ-12-3 компенсируют затухание цепи до 74 дБ при передаваемой частоте 143 кГц. Максимальное усиление вспомогательных усилительных станций ВУС составляет 54 дБ при наивысшей передаваемой частоте 143 кГц. Наибольшая длина усилительного участка при наихудших погодных условиях (зима, изморозь с толщиной отложений на проводах 25 мм) составляет при медной и биметаллической цепи с проводами диаметром 4 мм: 54 км при отсутствии ВУС, 100 км при одном и 143 км при двух ВУС. При значительной длине линии связи организуются переприемы по низкой частоте. Наибольшая длина переприемного участка, допускаемая при применении обслуживаемых и вспомогательных усилительных пунктов, составляет 2 тыс. км. Число пунктов переприема может доходить до четырех. Аппаратура снабжена устройствами плоской и наклонной двухчастотной автоматической регулировки АРУ. Для управления работой приборов АРУ в одном направлении используются токи контрольных частот 40 (наклонная АРУ) и 80 (плоская АРУ) кГц, а в другом направлении — 92 (плоская АРУ) и 143 (наклонная АРУ) кГц. Индивидуальное оборудование око-
нечных станций ОВ-12-3 построено с использованием четырех трехка-нальных предгрупп.
Контрольные вопросы
Как образуются многоканальные системы передачи на 12, 60, 300 и т. д. каналов?
Какие типы систем передачи применяются на воздушных и кабельных линиях связи?
3. Почему ограничивается количествоканалов в системах передачи по воздушными кабельным линиям связи?
4. Почему в индивидуальном' оборудовании систем передачи производится вторичноепреобразование сигналов, поступающих отпредгрупп?
5. Каково назначение двух ступенейгруппового преобразования?
Какие группы каналов можно выделитьв системах передачи К-12+12 и К-60П?
В чем заключаются основные особенности систем передачи К-24Т и К-ЗТ?
8. Для какой цели в аппаратуре МКСделаются сдвиг и инверсия частотногоспектра?
