В.М.ВОЛКОВ
ас. Головин
В. А. КУДРЯШОВ
ЭЛЕКТРИЧЕСКАЯ
СВЯЗЬ И РАДИО
НА ЖЕЛЕЗНОДОРОЖНОМ
ТРАНСПОРТЕ
Утверждено
Управлением учебных заведений МПС
в качестве учебника
для студентов вузов
по специальностям
железнодорожного
транспорта
УДК 656.254(075.8)
Волков В. М., Головин Э. С, Кудряшов В. А. Электрическая свдаь и радио на железнодорожном транспорте: Учебник для студентов вузов ж.-Д-ipancn.—
М.: Транспорт, 1991. 311 с.
Изложены основные сведения по организации проводной и радиосвязи на железнодорожном транспорте, приводятся описание и характеристики применяемой аппаратуры связи. При этом учтены качественные изменения, происходящие в технике связи и линиях передачи, внедрение координатных и квазиэлектронных систем коммутации, развитие систем передачи данных, создание новых и модернизация существующих типов аппаратуры проводной и радиосвязи, замена воздушных линий на кабельные и др. Значительное внимание уделено организации технологической связи на железнодорожном
транспорте.
Предназначена для студентов вузов железнодорожного транспорта по специальности «Автоматика, телемеханика и связь» (специализация 'Автоматика и телемеханика на железнодорожном транспорте»).
Ил. 354, табл. 9, библиогр. 8 назв.
Книгу написали: введение, главы 1 —15 — д-р техн. нау-:, профессор В. М. Волков; главы 16—20 —канд. техн. наук, доцент В. А. Кудряшов; главы 21—26 —д-р техн. наук, доцент Э. С. Головин.
Рецензенты: д-р техн. наук Е. А. Волков, И. Д. Блиндер Заведующий редакцией Н. Л. Немцова Редактор М. Ю. Калитина
3202040000-288 © В. М. Волков, •• f^"0*01""1'
в 80-9! ^в д. Кудряш"'
049(01)-01
ISBN 5-277-01084-Х
ВЗЕДЕНИЕ
Работа железнодорожного транспорта во многом зависит от четкого и надежного действия { устройств связи, при помощи которых осуществляется оперативное руководство перевозочным процессом на транспорте и координация работы его отдельных звеньев.
На железнодорожном транспорте нашей страны основными средствами связи являются проводная телеграфная и телефонная связь и радиосвязь. Проводная связь появилась на железных дорогах с первых дней их существования; начало внедрения радиосвязи относится к 1929 г.
Структурная схема организации связи приведена на рис. 1. Здесь под источником и приемником информации подразумеваются человек или специальны" устройства. Канал передачи информации состоит из передатчика сигналов, тракта электрической связи, по которому передаются сигналы, и; приемника сигналов. Основное назначение передатчика — это преобразование сообщения в электрические сигналы. Передатчиком может быть микрофон, телеграфный .аппарат, фотоэлемент и т. п. Приемник сигналов, в качестве которого мажет использоваться телефон, телеграфный аппарат, вычислительная машина и т. п., преобразует электрический сигнал в сообщение. На тракт электросвязи воздействует
помеха, поступающая от источника помех (соседних цепей связи, атмосферных помех, внутренних помех и др.) и искажающая передаваемый сигнал. Для ослабления действия помех принимают специальные защитные меры.
Системы связи, используемые на железнодорожном транспорте, можно классифицировать по трем основным признакам: назначению, форме передаваемого сообщения и району действия (рис. 2),
По назначению системы связи разделяются на общеслужебную и технологическую. Общеслужебная связь предназначена для передачи служебных сообщений работниками железнодорожного транспорта и является связью общего пользования. Технологическая связь служит средством управления технологическим процессом на станциях, участках и всей сети железных дорог. Как правило, отдельные виды технологической связи (диспетчерской, станционной, дорожной распорядительной и др.) находятся в ведении соответствующих руководителей: диспетчеров, дежурных по станциям, операторов и др., которые с помощью средств связи управляют работой подчиненных им лиц.
По форме передаваемого сообщения можно выделить следующие виды связи: телефонную (речь), телеграфную (текст), передачу дан-
Электрические сигналы, отображающие передаваемые сообщения и возникающие в передатчике, имеют непрерывный или дискретный характер. Непрерывные, или, как их еще называют, аналоговые, сигналы образуются при передаче речи, неподвижных и подвижных изображений и непрерывны во времени. По форме они подобны исходным сообщениям (например, звуковым колебаниям речи). Дискретные сигналы имеют вид импульсов и характерны для передачи телеграфных сообщений, данных в вычислительный центр, команд в системах телеуправления и телеизмерений и т. п.
Различные виды связи на железнодорожном транспорте по району действия разделяются на четыре основные группы: магистральные, дорожные, отделенческие и станционные. Для их организации применяют сети связи, представляющие собой совокупность оконечной аппаратуры и линейных сооружений (рис. 3).
Магистральные связи организм ются между Министерством путе сообщения СССР и управлениям железных дорог, а также межд; управлениями смежных железны дорог.
К ним относятся телефонна и телеграфная связи общего польза-вания, оперативная распорядитель ная связь управлений МПС с дорогами, связь между вычислительными центрами Министерства и дорог, а также связь между главным диспетчерским центром МПС (ГДЦ) и дорожными диспетчерскими центрами (ДДЦ).
Дорожные связи организуются в пределах каждой дороги и соединя ют между собой управление дороп с отделениями и крупными:железнс дорожными станциями, а так» последние между со^ой. К н' относятся телефонная и| телеграфы связь общего пользования, one тивная распорядительная ев служб дороги с подразделения а также связь для передачи данг в вычислительные центра дороп
Отделенческие связи предн,-чены для оперативного управ перевозочным процессол, гр\ и коммерческой работ ш ст а также для общеслуж;бноГ работников между собо .
Железные дороги оснащены ел дующими видами отделенческой ci зи: телефонной и телеграфной связ. общего пользования, 'различны видами оперативной техцологичес; связи (поездной диспетчерской, i тонной диспетчерской, линейно-пу вой, билетной- диспетчерской и др связью передачи данных в информ ционный вычислительный цен', (ИВЦ) и др.
Станционные связи организуются в пределах железнодорожной станции и подразделяются на местную общеслужебную и оперативно-технологическую.
Первоначально на железных дорогах стала применяться телеграфная связь на аппаратах Морзе (1854 г.), буквопечатающих аппаратах Уитстона (1881 г.) и Бодо (1912 г.).
Как известно, телефон был изобретен позднее, чем телеграф, в 1876 г. американцем А. Беллом. Применение телефонной связи на железных дорогах России связано с именами изобретателей П. М. Голу-бицкого, Е. И. Гвоздева, Ф. И. Балю-кевича, И. Л. Полякова, которые создали в 1890—1900 гг. оригинальные системы телефонной связи на железнодорожных станциях и перегонах,
С 1923 г. на дорогах Советского Союза стала внедряться диспетчерская связь с избирательным селекторным вызовом. В 1926 г. на > :астке Ленинград — Бологое была введена в эксплуатацию первая на железнодорожном транспорте высокочастотная телефонная связь по медным проводам. Начиная с 1928 г. организуются такие виды железнодорожной телефонной связи, как постанционная и линейно-путевая, а с 1933 г.— дорожная распорядительная и связь совещаний. С того времени аппаратура избирательной телефонной связи и связи совещаний существенно изменилась. Начиная с 1960 г. в этой аппаратуре электронные лампы были заменены полупроводниковыми приборами, селекторный вызов заменен на тональный.
Первая автоматическая телефонная станция (АТС) машинной системы емкостью 2000 номеров была введена в эксплуатацию в 1932 г. в Москве. В 1947 г. заводы «Красная заря» и «ВЭФ» освоили выпуск декадно-шаговых АТС, а в 1960 г.— координатных АТС, которые пришли
на смену декадно-шаговым. Наряд с координатными АТС выпускаютс более совершенные АТС квазиэлею ронной и электронной систем.
В 1947 г. на железнодорожно] транспорте были начаты работы и автоматизации магистральной и дс| рожной телефонной связи. Министер ство путей сообщения СССР имее автоматическую связь с управленш ми железных дорог, на многи дорогах автоматизированы дорож ные телефонные и телеграфнь сети.
Создание информационных вь числительных центров связано с ш обходимостью организации сете передачи данных на железнодс рожном транспорте и способствуе совершенствованию управления ш ревозочным процессом.
Начиная с 1949 г. на железны дорогах стала применяться радж связь с машинистом движущегос поезда, получила развитие радиоф* кация сортировочных горок, станцш вокзалов. С 1956 г. на транспорт начали строить радиорелейные Л! нии. Широкое развитие получил станционная радиосвязь как важнс средство управления технологичесю ми процессами на железнодорожны станциях.
Предусматривается дальнейш* развитие электрической связи н транспорте. При этом в перву очередь будут проводиться работы п увеличению числа каналов связи з счет строительства кабельных лини и внедрения многоканальных систе передачи, организации сети канало связи для автоматизированной систе мы управления железнодорожны транспортом, развитию сетей автомг тической телефонной и телеграфно связи, совершенствованию paдиocв^ зи на основе внедрения систем] «Транспорт». Одним из главны направлений развития связи явля ется создание цифровых сетей н основе применения цифровых АТ< и систем передачи с импульснс кодовой модуляцией.
I . МЕСТНАЯ ТЕЛЕФОННАЯ СВЯЗЬ
Глава 1. Основы телефонии
1,1. Принцип телефонной передачи
Схема односторонней телефонной передачи представлена на рис. 1.1. Звуковые колебания от источника звука воздействуют на микрофон ВМ, где акустическая энергия преобразуется в электрическую. На выходе микрофона возникают колебания электрического тока, которые передаются по линии и воспринимаются в пункте приема телефоном BF. В телефоне происходит обратное преобразование электрической энергии в звуковую. Звуковые колебания, излучаемые телефоном, воздействуют на орган слуха человека и вызывают у него ощущение принятого звука.
Телефонный тракт представляет собой комплекс электроакустических и электрических устройств, участвующих в преобразовании речи и передаче ее от рта говорящего к уху слушающего. Он состоит из акустических участков АУ, электрического участка — линии и электроакустических преобразователей (микрофон ВМ и телефон BF).
Акустические участки телефонного тракта от источника звука до микрофона и от телефона до уха слушающего являются проводниками звуковой энергии. Они оказывают большое влияние на телефонную передачу, так как вносят затухание в тракт. Через эти участки, помимо полезного сигнала, в тракт поступают акустические шумы.
Электрический участок тракта состоит из абонентских и соединительных линий, каналов связи и коммутационных устройств, которые необходимы для соединения одного абонента с другим. Электроакустические преобразователи монтируются или в микротелефонах, или раздельно в виде микрофона и телефона (громкоговорителя).
Звуковые колебания речи и их основные характеристики. Звуковые колебания представляют собой колебания молекул упругой среды с частотами, находящимися в диапазоне 20—20 000 Гц и воспринимаемыми органом слуха. Эти колебания распространяются во все стороны от источника звука, образуя попеременно чередующиеся сгущения и разрежения частиц среды. Процесс распространения звуковых колебаний называется звуковой волной, а пространство, в котором распространяются звуковые волны,— звуковым полем. Скорость распространения звуковой волны, или скорость звука, зависит от физических свойств среды. Так, для воздуха при температуре 20 °С !и нормальном атмосферном давлении скорость распространения звука равна 344 м/с.
Возникновение звуковых колебаний сопровождается изменением давления в звуковом поле. В этом случае давление изменяется по закону колебания источника звука.
За единицу звукового давления в международной системе единиц СИ принято давление с силой в один ньютон на площадь в один квадратный метр, т. е. Н/м2. Эта единица называете Паскалем (Па). При разгор'^е средней громкости значе-
Ощущаемое звуковое давление меняется пропорционально изменению расстояния приемника от источника звука. Так, если известно звуковое давление р\ на расстоянии Л от источника звука, то для точки, отстоящей от источника звука на расстоянии 1% звуковое давление определяется из соотношений

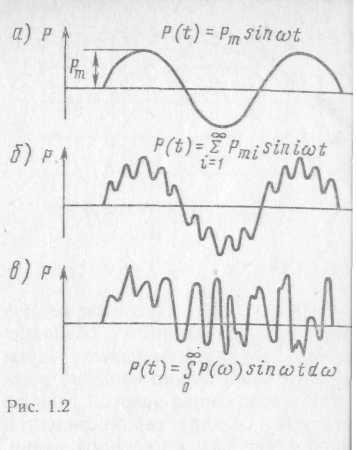

Звуковые колебания по форме разделяются на простые периодические, сложные периодические и сложные непериодические. Для простого периодического звука характерны изменения давления по синусоидальному закону. Временная характеристика простого звука приведена на рис. 1.2, а, где Р — амплитуда звукового давления и Т — период звуковых колебаний. Сложный периодический звук, так же как и простой, характеризуется периодическим изменением давления, однако это изменение представляет собой более сложную функцию времени (рис. 1.2, б). Примерами сложного периодического звука могут служить звуки музыкальных инструментов, гласные звуки человеческой речи и др. Сложный непериодический звук характеризуется изменением давления по определенному для данного звука непериодическому закону (рис. 1.2, в). Большинство звуков, которые мы слышим (обычная разговорная речь, производственные звуки и шумы), представляет собой сложные непериодические звуки. В состав их входит в общем случае большое количество гармонических составляющих с различными амплитудами и фазами. Частота этих составляющих для человеческой речи находится в диапазоне 80—12 000 Гц.
Каждый звук характеризуется частотой и высотой основного тона и тембром. При разговоре частота основного тона для мужских голосов составляет около 150 Гц, а для
женских — 250 Гц. Тембр звука, его окраска, обусловливается H чием в нем, кроме частоты основнс тона, дополнительных, более высо} частот, называемых обертона! Благодаря этому мы отличаем голг разных людей, звучание различи музыкальных инструментов, зву> ние похожих друг на друга согласн или гласных звуков человеческ речи.
Каждому звуку присущи опре, ленные полосы частот, в котор звуковые колебания усиливаю* благодаря наличию резонансн полостей в речевом аппарате че. века.
Такие усиленные составлякш называют формантами зву Звуки русской речи имеют от од! до четырех формант. Так, наприм звук а характеризуется двумя ф мантами, расположенными оке частот 800 и 1200 Гц, звук и четырьмя формантами с частота около 500, 1300, 2300, 2900 и т. д. Анализ звуков речи показ что форманты располагаются в об, сти частот 250—6000 Гц, но больш ство из них сосредоточено мел 300 и 3400 Гц, что и определяет вы( этой полосы частот для перед; речи.
Мощность звуковых колебаь при нормальном разговоре не npei
звука,
если принять за S
площадь
сферической
поверхности:
Акустическая мощность, воздействующая на поверхность площадью S, м2. в точке со звуковым давлением р, Па,
где с = 344 м/с, скорость распространения звука; р=1,2 кг/м3, плотность воздуха.
Зная звуковое давление р, в точке на расстоянии г от источника звука, можно по формуле (1.2) определить акустическую мощность источника
Орган слуха человека и влияние его свойств на конструирование телефонной аппаратуры. Человеческое ухо воспринимает звуковые колебания с частотами от 20 до 20 000 Гц. Звуковые колебания с частотами ниже 20 Гц воспринимаются ухом как отдельные толчки, а не как звуки. Наиболее чувствительно ухо к звуковым колебаниям средних частот в пределах 1000—4000 Гц. Минимальное звуковое давление, при котором ухо воспринимает звук данного тона, называется порогом слышимости. Звуковое давление, при котором в ухе наблюдается ощущение боли, называется порогом болевого ощущения. Значения порогов слышимости и ощущения давления зависят от частоты воспринимаемого звука (рис. 1.4). Область воспринимаемого речевого сигнала должна находиться между порогами слышимости и болевого ощущения.
Слышимые звуки субъективно оцениваются нами по громкости. Зависимость громкости звука от его интенсивности или звукового давления подчиняется психофизиологическому закону, согласно которому изменение громкости звука пропорционально логарифму отношения значений звуковых давлений. Так, если р\ и р2 — два различных значения давления звука на ухо, то изменение уровня громкости
AS-lg(pi/p?).
Уровни ощущения выражаются в условных единицах: белах (Б) при применении десятичных логарифмов или в неперах (Нп) при натуральных логарифмах. Более удобной для применения в телефонной акустике является единица децибел (дБ), причем 1 дБ = 0,1 Б, 1 Нп = 8,7дБ.
Если на человеческое ухо в течение длительного времени непрерывно воздействует какой-либо звук, то чувствительность уха понижается,
.,-rrv пбъЯСНарт^о ««пчлрвиом СЛУХОВО-
го нерва. Это явление, называемое адаптацией слуха, учитывается при создании телефонных аппаратов, где с помощью специальных так называемых противоместных схем добиваются ослабления слышимости разговора в телефоне.
При одновременном воздействии нескольких звуков на ухо более громкий звук заглушает слабые звуки. Явление понижения чувствительности уха к слабым звукам при одновременном воздействии нескольких звуков называется маскировкой звука. Маскирующее действие звука количественно оценивается повышением порога слышимости для принимаемого звука и учитывается при нормировании шумов в линии связи и помещениях, при разработке телефонных аппаратов для помещений с большим уровнем шумов.
Для удовлетворительной разборчивости сигнала необходимо, чтобы его уровень превышал на 20 дБ уровень шума.
При приеме звука в ухе возникают дополнительные колебания вследствие нелинейности колебательной системы уха. Чем больше интенсивность звука, тем сильнее сказываются появляющиеся нелинейные искажения, что является одной из причин уменьшения разборчивости принимаемой речи.
