13.2.4. Труболовка тв
Труболовка ТВ — внутренняя неосвобождающаяся. Является ловильным инструментом плашечного типа. Предназначена для захвата за внутреннюю поверхность насосно-компрессорных труб и извлечения их целиком или по частям из эксплуатационной колонны. Конструкция труболовок (см. рисунок 120)позволяет на устье скважины освобождаться от захваченной трубы без проведения сварочных работ. Техническая характеристика приведена в таблица 42.
Таблица 42 -Техническая характеристика труволовки ТВ
Метчик |
Условный диаметр ловимых труб, мм
|
Условный диаметр обсадной колонны, мм
|
Грузоподъемность, т
|
Присоединительная резьба (замковая)
|
Основные размеры, мм |
Масса, |
|
диаметр |
длина |
кг |
|||||
ТВ 48-80 ТВ 60-92 ТВ 73-92 ТВ 89-110 ТВ 102-130 ТВ 114-130 |
48 60 73 89 102 114 |
102—168 114—194 114—194 140—245 168—273 168—273 |
25 30 55 80 100 120 |
3-62 3-76 3-76 3-76 3-88 3-88 |
80 92 92 110 130 130 |
580 585 760 855 1020 975 |
9 11,9 16 27,35 50,5 50,85 |
13.2.5. Труболовка тнос
Труболовка — наружная освобождающаяся со спиральным захватным устройством. Предназначена для захвата за наружную поверхность насосно-компрессорных и бурильных труб, извлечения их целиком или по частям из эксплуатационных скважин при аварийных ловильных работах.
Изготовляют труболовки с резьбами правого и левого направлений. Они могут извлекать колонны труб как целиком, так и отвинчивать их по частям. Механизм захвата, расположенный в средней части корпуса труболовки (см. рис. 120), состоит из захватывающей спирали или цанги, штока и винта. Спираль или цанга плавно перемещается по спиральной канавке конического сечения, которая выполнена на внутренней поверхности корпуса с помощью Т-образного штока и винта, служащего для перезарядки труболовки и подготовки ее для последующей ловли аварийного объекта.
Освобождение труболовки от захваченных труб приводится вращением колонны бурильных труб вместе с труболовкой. Для соединения с колонной бурильных труб к верхней части корпуса прикреплен переводник, а к нижней — воронка. Техническая характеристика труболовки приведена в табл. 43.

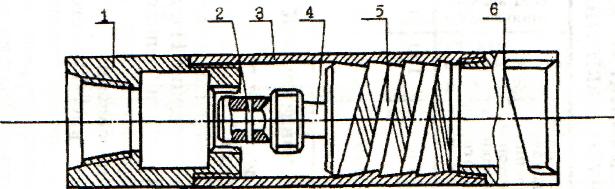

Рисунок 120 -Труболовка ТВ
1-переводник; 2 — винт; 3 — корпус; 4 — шток; 5 — цанга; 6 — воронка.

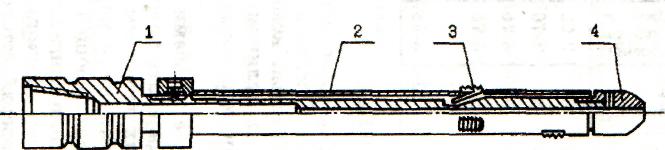

Рисунок 121- Труболовка ТНОС
Таблица 43 -Техническая характеристика труболовки ТНОС
Метчик |
Диапазон диаметров захватываемых труб, мм
|
Усл. диам. эксплуат. колонны, в которой проводится захватывание, мм
|
Номинальна осевая нагрузка, кН
|
Присоедини-тельная резьба (замковая)
|
Основные размеры, мм |
Масса, кг |
|
ловильный диаметр |
длина |
||||||
ТНОС 20-60/95
ТНОС 20-60/95 Л |
60—95
60—95 |
146
146 |
1100
1100 |
3-76
3-76 |
120
120 |
700
700 |
21
21 |
