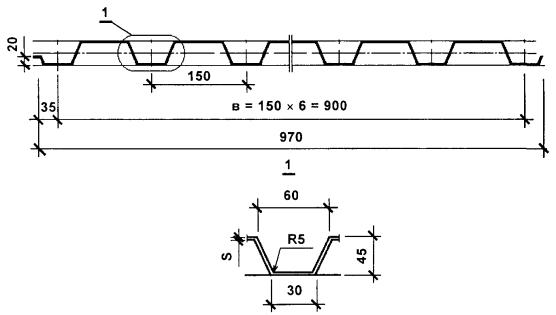

Профилированный лист типа н45
Обозначение профилированного листа |
Размеры в мм |
|||||||||
h |
в |
S |
В |
b1 |
b2 |
I |
t |
а |
К-во гофров |
|
Н45-900-0,7 Н45-900-0,8 |
45 |
900 |
0,7 |
970 |
60 |
30 |
20 |
150 |
35 |
6 |
0,8 |
Профилированный лист Монтеррей
Предельные отклонения размеров профилированных листов не должны превышать: по высоте … ±1,0 мм; по ширине … ±5,0 мм; по длине … ±5,0 мм.
Предельные отклонения профилированных листов по толщине должны соответствовать предельным отклонениям по толщине исходной заготовки. Предельные отклонения не распространяются на отклонения по толщине в местах изгиба.
Шаг, ширина, высота и радиусы кривизны гофров обеспечиваются прокатными валками и на готовых профилированных листах не контролируются.
На полках профилированных листов и изгибах крайних полок волнистость не должна превышать 1,5 мм на 1 п/м.
Серповидность профилированных листов не должна превышать 1,0 мм на 1 м длины.
Допуск неперпендикулярности кромок профилированного листа не должен превышать 3,0 мм на ширину листа.
Длины профилированных листов изготавливаются по требованию заказчика, но длина одного листа не может превышать 12 метров.
Условное обозначение профилированного листа должно включать: тип назначения; ширину профиля (расстояние между осями симметрии крайних гофров); толщину профиля (материала исходной заготовки); тип защитно-декоративного покрытия и цвет в случае окраски, (маркировка цветов по каталогу Раутаруукки); номер настоящих технических условий.
Примеры условного обозначения при заказе:
- профилированного листа для наружного ограждения кровли шириной 900 мм, толщиной исходной заготовки 0,6 мм с алюмоцинковым покрытием тонколистового холоднокатанного проката: профилированный лист Н45-900-0,6 АЛЦ ТУ 5285-001-18219851-96
- профилированного листа RAN 20A шириной 1090 мм, толщиной 0,5 мм, с покрытием PVC 200 цвета RR32 (темно-коричневый) с пластизолевым покрытием толщиной 200 мкм (PVC 200): профилированный лист RAN 20A-1090-0,5 PVC 200 (RR 32) ТУ 5285-001-18219851-96
- профилированного листа RAN 20R шириной 1090 мм, толщиной 0,5 мм, оцинкованного: профилированный лист RAN 20R-1090-0,5 ОЦ ТУ 5285-001-18219851-96
- профилированного листа с волнистой формой гофра, имитирующего черепицу для наружного ограждения кровли, шириной 1100 мм, толщиной исходной заготовки 0,5 мм, с пластизолевым покрытием толщиной 200 мкм (PVC 200), темно-красного: профилированный лист «Монтеррей» 1100-0,5 PVC 200 (RR 29) ТУ 5285-001-18219851-96
Профилированные листы должны соответствовать требованиям данных технических условий и изготавливаться из тонколистового проката, согласно вышеприведенной таблице. Марка и свойства оцинкованной стали, а также качество цинкового и защитно-декоративных покрытий должны быть удостоверены документом о качестве (сертификатом предприятия, фирмы-изготовителя) заготовки.
Микротрещины в защитно-декоративном покрытии в местах изгиба не допускаются.
На поверхности цинкового, лакокрасочного или полимерного покрытия допускаются потертости, риски или следы формообразующих валков, не нарушающие сплошности покрытия.
В комплект поставки должны входить профилированные листы одного профиля (марки), упаковка (по требованию заказчика), этикетка на основании наряд-заказа.
Маркировка должна наноситься на этикетку, которая прочно крепится к пакету с профилированными листами.
Маркировка должна содержать:
- наименование предприятия-изготовителя или его товарный знак;
- условное обозначение профилированного листа;
- длину и количество профилированных листов в пакете;
- массу пакета без упаковки;
- дату изготовления;
- штамп технического контроля предприятия-изготовителя или оператора.
Профилированные листы должны быть упакованы в пакеты массой не превышающей 80 кг при ручной и 5000 кг при механизированной погрузке.
Упаковка должна выполняться в зависимости от требований покупателя (типы упаковки приведены в приложение 5 к данным техническим условиям).
Упаковка должна обеспечивать сохранность профилированных листов при погрузочно-разгрузочных работах и транспортировании автомобильным или железнодорожным транспортом.
Пакеты при транспортировании, хранении и размещении в несколько ярусов должны прокладываться деревянными прокладками толщиной не менее 50 мм, шириной не менее 130 мм и длиной больше габаритного размера пакета по ширине на 100 мм.
Пакеты с профилированными листами могут размещаться в деревянной таре.
Хранение профилированных листов должно соответствовать условиям по ГОСТ 15150-69*, исключающим совместное нахождение с химически активными веществами.
Изготовитель должен гарантировать (в документе о качестве) соответствие профилированных листов требованиям данных технических условий при соблюдении потребителем условий транспортирования, хранения и эксплуатации.
Гарантийный срок эксплуатации профилированных листов, установленный данными техническими условиями:
2 года с момента ввода в эксплуатацию - для листов из отечественного проката с лакокрасочными и полимерными покрытиями;
10 лет - для листов из импортного проката с полимерными покрытиями.
Гарантийный срок хранения оцинкованных профилированных листов - 12 месяцев со дня изготовления.
ТУ 1122-082-02494680-98 Профили стальные листовые гнутые для обшивок и настилов с безметизными соединениями в «двойной фальц» (АО «Эксергия»)
Данные технические условия распространяются на стальные холодногнутые листовые профили с краевыми отгибами высотой 25 мм (именуемые далее - профилированные листы), изготовляемые на профилегибочных станах и предназначенные для обшивок стен и настилов покрытий с безметизными продольными соединениями профилей между собой с помощью «двойного фальца».
Область применения профилированных листов и способы их защиты от коррозии принимаются в зависимости от степени агрессивного воздействия среды в соответствии со СНиП 2.03.11-85.
Условное обозначение профилированного листа должно включать: тип профилированного листа, размеры сечения (высота отгибов на продольных краях, монтажная ширина, толщина заготовки), обозначение материала исходной заготовки, обозначение лакокрасочного покрытия листа по поверхностям С и Д, обозначение данных технических условий.
Пример условного обозначения профилированного листа типа ПГФ с краевыми отгибами высотой 25 мм, монтажной шириной 500 мм из оцинкованной стали толщиной 0,6 мм, имеющего лакокрасочное покрытие эмалью МЛ-1202 по поверхности С и лакокрасочное покрытие эмалью ГФ-2107 по поверхности Д:
ПГФ 25-500-0,6 ОЦ МЛ-1202/ГФ-2107 ТУ 1122-082-02494680-98
То же, без лакокрасочного покрытия:
ПГФ 25-500-0,6 ОЦ ТУ 1122-082-02494680-98
Для изготовления профильных листов должны применяться следующие материалы:
- сталь тонколистовая оцинкованная ОЦ с непрерывных линий по ГОСТ 14918-80* первого класса толщины цинкового покрытия, групп ХП и ПК, нормальной точности прокатки по толщине БТ и ширине БН, нормальной плоскостности ПН с обрезной кромкой О по ГОСТ 19904-90;
- тонколистовая сталь, получаемая по импорту и имеющая показатели качества, соответствующие требованиям существующих отечественных нормативных документов;
