Инструкция по укладке гибкой черепицы «Tegola»
(инструкция по укладке гибкой черепицы ЗАО «Тегола»)

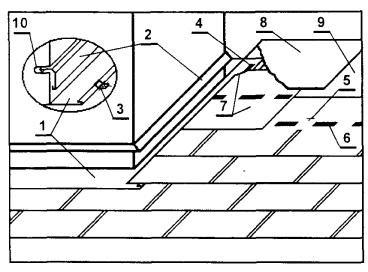

Гибкую черепицу «Тегола» укладывают на сплошное основание из влагостойкой фанеры или шпунтованной либо обрезной доски с пропиткой.
Для дополнительной гидроизоляции используется рулонный подкладочный слой. В случае уклона скатов менее 1:3 дополнительная гидроизоляция устраивается на всей поверхности основания, при уклоне более 1:3 - только по периметру ската, в местах ендов, стыков и т.п.
В карнизной части устанавливаются карнизные свесы («капельники») или желоба водосточной системы. Карниз усиливается полосами гибкой черепицы, от которой отрезаны лепестки.
Укладку черепицы следует начинать от средней линии ската. Первый ряд черепицы проклеивается битумной мастикой «Битустик» и в верхней части фиксируется гвоздями.
Следующие ряды укладываются со смещением, создающим проектный рисунок. Каждая полоса черепицы крепится пятью гвоздями. Если уклон ската превышает 60°, то используют два дополнительных гвоздя в верхних углах. Каждый гвоздь должен прошивать и нижний лист черепицы (схема укладки должна быть представлена на упаковке черепицы).
Лепестки черепицы приклеиваются на самоклеящиеся полоски. При укладке в теплую погоду достаточно прижать лепесток к основанию, в холодную погоду необходимо нагревать самоклеящие полоски.
Последний ряд черепицы доводится до линии конька, выступающая часть перегибается через конек и фиксируется на противоположном скате. Конек перекрывается коньковыми элементами, которые получаются путем деления целых плит на отдельные черепицы. Из полученных элементов укладывают коньки и ребра. Нахлест выполняют со стороны ветра. Крепят коньковые элементы двумя гвоздями (по одному на скат) и битумной мастикой «Битустик». В зимний период коньковые элементы рекомендуется перед укладкой подогревать.
В ендове гибкая черепица «Tegola» укладывается с нахлестом и подрезкой полос примыкающего ската по центральной линии ендовы в соответствии с приведенным ниже рисунком.
Основание в ендове рекомендуется усилить гидроизоляционной мембраной «Сэйфити Поли» шириной 1 м, которая крепится к основанию кровли по краям ковра гвоздями с шагом 100 мм.
1 - гидроизоляционная мембрана «Сэйфити Поли» шириной 1 м; 2 - битумная мастика «Битустик»; 3 - зона, не пробиваемая гвоздями; 4 - основание под черепицу: фанера повышенной влагостойкости (ФСФ) толщиной от 9,5 мм, доска шпунтованная или обрезная толщиной от 25 мм, листы ОСП; 5 - фиксирующий гвоздь; 6 - верхний лист гибкой черепицы (обрезается по шнуру, верхний угол листа срезается под углом 60°).
Для оформления фронтона или чипца в первом варианте рекомендуется использовать специальные металлические элементы. Крайние полосы (у фронтона) обрезаются и приклеиваются битумной мастикой «Битустик».
1 - фронтонный металлический водосточный фартук; 2 - фиксирующий металлический кляммер (не менее 3 шт. на метр); 3 - битумная мастика «Битустик»; 4 - фиксирующий гвоздь; 5 - самоклеящиеся точки; 6 - верхний лист гибкой черепицы (угол срезается под 60°); 7 - основание под черепицу: фанера повышенной влагостойкости (ФСФ) толщиной от 9,5 мм, доска шпунтованная или обрезная толщиной от 25 мм, листы ОСП; 8 - вентиляционная камера (от 5 см); 9 - обрешетка; 10 - несущая конструкция; 11 - саморез с защитным колпачком.
Для оформления фронтона или чипца во втором варианте рекомендуется использовать деревянный брус треугольного сечения, доски и подкладочный материал.
1 - доска; 2 - прижимная доска; 3 - фиксирующий гвоздь; 4 - подкладочный слой; 5 - выкроенный лист гибкой черепицы; 6 - основание под черепицу: фанера повышенной влагостойкости (ФСФ) толщиной от 9,5 мм, доска шпунтованная или обрезная толщиной от 25 мм, листы ОСП; 7 - вентиляционная камера (от 5 см); 8 - обрешетка; 9 - несущая конструкция; 10 - брус треугольного сечения.
Примыкания к вертикальным стенам следует выполнять с помощью специальных металлических фартуков.
1 - пристенный металлический водосточный фартук (развертка 25 см); 2 - дополнительный металлический водосточный фартук (развертка 12,5 см; крепление в штрабу); 3 - фиксирующий металлический кляммер (не менее 3 шт. на метр); 4 - битумная мастика «Битустик»; 5 - фиксирующий гвоздь; 6 - самоклеящиеся точки; 7 - верхний лист гибкой черепицы (угол срезается под 60°); 8 - дополнительная гидроизоляционная мембрана «Сэйфити Поли/«Айс-бар» шириной 1 м, соответственно навариваемая или наклеиваемая в местах вероятного скапливания снега; 9 - основание под черепицу: фанера повышенной влагостойкости (ФСФ) толщиной от 9,5 мм, доска шпунтованная или обрезная толщиной от 25 мм, листы ОСП; 10 - штроба в стене для крепления фартука.

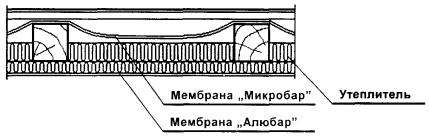

Для защиты утеплителя от конденсата и пыли рекомендуется использование пленки «Микробар», а в качестве пароизоляции - пленки «Алюбар».
Для обеспечения вентиляции подкровельного пространства рекомендуется установка аэраторов - в случае незамкнутых межстропильных пространств или вентиляционных коньков - в случае замкнутых межстропильных пространств.
