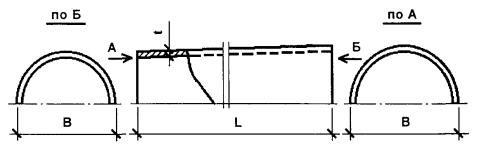

Арочная коньковая деталь

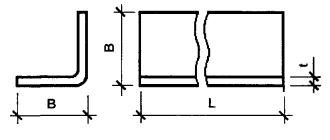

Равнобокая угловая деталь

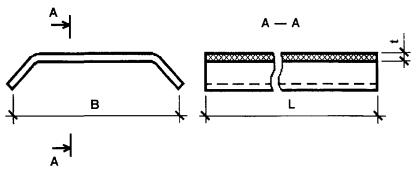

Лотковая деталь
Цвет окрашенных плиток (деталей) и интенсивность окраски должны быть равномерными по всей поверхности и соответствовать образцам-эталонам, утвержденным предприятием-изготовителем по согласованию с органом архстройнадзора и хранящимся на предприятии. На окрашенной поверхности не должно быть высолов и пятен.
Окрашенная поверхность плиток и деталей должна быть устойчивой к истиранию. Устойчивость цветного покрытия к истиранию должна обеспечивать сохранность качества покрытия после не менее чем 3 кг израсходованного на испытание кварцевого песка.
На нелицевой поверхности не менее 1 % плиток (деталей), но не менее чем на трех плитках (деталях) каждого вида в поставке одному потребителю, должна быть нанесена маркировка (наклеена этикетка), содержащая: товарный знак или наименование предприятия-изготовителя, номер партии, сокращенное обозначение вида плитка (детали), т.е. условное обозначение плитки без условного обозначения данных технических условий.
Маркировка должна быть нанесена контрастным цветом, принятым у изготовителя способом, обеспечивающим ее сохранность.
Качество маркировки должно быть таким, чтобы исключалась возможность оспорить ее содержание.
Физико-механические показатели плиток и деталей должны соответствовать, указанным в нижеследующей таблице.
Наименование показателя |
Норма |
|
для плиток |
для деталей |
|
Предел прочности при изгибе, МПа (кгс/см2), не менее |
20 (200) |
18 (180) |
Плотность, г/см3, не менее |
1,80 |
1,60 |
Ударная вязкость, кДж/м2 (кгс·см/см2) не менее |
2,0 (2,0) |
1,5 (1,5) |
Морозостойкость: число циклов попеременного замораживания и оттаивания без видимых признаков разрушения |
50 |
25 |
остаточная прочность, %, не менее |
90 |
90 |
Предприятие-изготовитель должно сопровождать каждую поставку плиток и деталей документом о качестве (паспортом), в котором должно указать:
- наименование и адрес предприятия-изготовителя;
- обозначение данных технических условий;
- сокращенное обозначение плиток (деталей);
- номер партии и дату изготовления;
- количество плиток (деталей) каждой партии в поставке;
- результаты испытаний каждой партии.
Плитки и детали должны храниться в закрытых помещениях или под навесом с соблюдением безопасности и сохранности продукции.
При хранении плитки и детали укладывают на деревянные поддоны отдельно по видам, размерам, цвету в горизонтальном положении в количестве, обеспечивающем устойчивость стопок.
Поддоны с плитками могут устанавливаться друг на друга в штабели высотой не более, чем в три яруса. Общая высота штабеля не должна превышать 2 м.
Установка поддонов с деталями друг на друга не допускается.
ТУ 5772-031-46359508-99 Изделия кровельные РЕНОПЛАСТ
Данные технические условия распространяются на изделия кровельные Ренопласт, изготавливаемые методом формования из композиции на основе термопластичной матрицы из смеси полиолефинов, технологических добавок и пигментов.
Изделия предназначаются для устройства кровли жилых, общественных и производственных зданий и сооружений.
Изделия работоспособны в интервале температур от минус 40 до плюс 90 °С.
Условное обозначение кровельных изделий должно состоять из наименования типа изделия и условного обозначения данных технических условий.
Пример условного обозначения при заказе «черепицы» 1150×680 Ренопласт:
«Черепица» 1150×680 Ренопласт ТУ 5772-031-46359508-99
В зависимости от области применения изделия выпускают шести типов, указанных в нижеследующей таблице.
Цвет и качество лицевой поверхности изделия должно соответствовать цвету и качеству лицевой поверхности образца - эталона, согласованного с потребителем.
На поверхности изделия не допускаются сквозные отверстия, трещины и другие механические повреждения, нарушающие целостность изделия.
Изделия являются пожароопасными. Пожарно-технические характеристики изделий: группа горючести - Г4 (сильногорючие), группа распространения пламени - РП4 (сильнораспространяющие пламя), группа воспламеняемости - В3 (легковоспламеняемые).
Изделия должны быть гибкими. При испытании на брусе с закруглением радиусом 15+0,2 мм при температуре не выше минус 25 °С на лицевой поверхности образца не должно быть трещин.
Изделия должны быть водонепроницаемыми. При испытании при давлении не менее 0,001 МПа (0,01 кгс/см2) в течение не менее 72 ч на поверхности образца не должно быть признаков проникания воды. Допускается проведение экспресс-анализа при давлении не менее 0,1 МПа (1 кгс/см2) в течение 1 ч.
Изделия должны быть уложены на специально оборудованные поддоны в количестве не более 100 штук в одной стопке.
На каждое изделие должен быть нанесен товарный знак предприятия-изготовителя. Маркировка должна производиться штемпельной краской контрастного цвета или цветным мелком с нелицевой стороны изделия.
На каждую упаковочную единицу должен быть прикреплен ярлык (этикетка), в котором указывают:
- наименование и адрес предприятия-изготовителя или его товарный знак;
- условное обозначение продукции;
- номер партии и дату изготовления;
- цвет;
- площадь изделия в м2;
- номер контролера ОТК;
- гарантийный срок хранения.
Транспортная маркировка по ГОСТ 14192-96 с нанесением предупредительной надписи «Не бросать».
