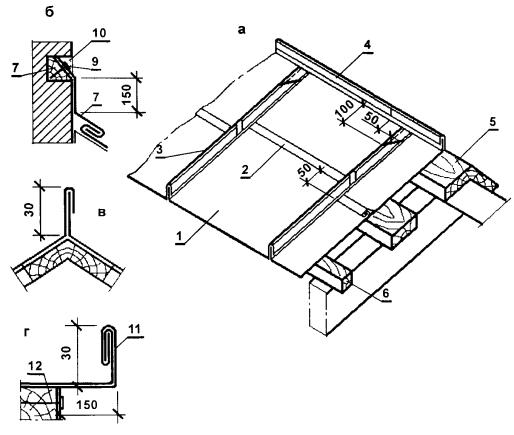

Рядовое покрытие ската
а - укладка рядовых полос; б - примыкание ската к стене; в - коньковый стоячий фальц; г - крепление фронтонного края рядовой полосы; 1 - картина в рядовой полосе; 2 - одинарный лежачий фальц; 3 - одинарный стоячий фальц; 4 - коньковый стоячий фальц; 5 - доска; 6 - брусок; 7 - фартук; 8 - закладной брусок; 9 - толевой гвоздь; 10 - цементно-песчаный раствор; 11 - фронтонная кляммера; 12 - кровельный гвоздь.
Картины могут изготовляться из проката в листах и рулонах, с цинковым покрытием и с защитно-декоративными покрытиями.
Картины из проката в листах могут быть одинарными и двойными (из двух листов, соединенных по коротким сторонам). Картины из рулонной стали могут быть длиной от 3 до 12 м, могут быть с мелким профилем и без него.
Для устройства кровли должны применяться картины заводского производства, которые должны выпускаться по утвержденным в установленном порядке техническим условиям, должны отвечать требованиям этих технических условий и должны иметь документ о качестве установленной формы.
В процессе изготовления картин производится отгиб кромок листа с четырех сторон для последующего соединения их фальцами.
Кровельные листы обычно соединяют между собой по короткой стороне листа лежачим фальцем, а по длинной - стоячим.

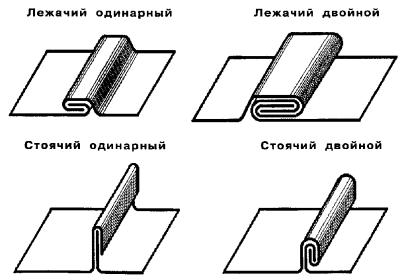

Виды фальцев
При покрытии скатов кровли стоячие фальцевые соединения располагаются по скату, а лежачие - поперек (параллельно коньку кровли), что не препятствует стоку воды со скатов.
При уклонах кровли менее 60 % лежачие фальцевые соединения в кровлях из листовой стали и меди должны быть выполнены двойными и загерметизированы (суриковой замазкой, пропайкой или другими способами по проекту).
Величину отгиба картин для устройства лежачего фальца следует принимать 15 мм, для устройства стоячего фальца отгиб накрывающей кромки должен составлять 35 мм, отгиб накрываемой кромки - 20 мм (если другие размеры не обоснованы проектом).
В зависимости от формы крыши рядовое покрытие выполняют в следующей последовательности: на фронтонных крышах первую полосу картин следует располагать вдоль фронтона или противопожарной стены, а при вальмовых, полувальмовых и многощипцовых - от края их коньков.
Фронтонный свес должен свисать с обрешетки на 40 - 50 мм. Фронтонные свесы монументальных зданий должны закрепляться на костылях с устройством отворотных лент с капельниками.
Крепление фронтонного свеса к обрешетке выполняют с помощью концевых фронтонных кляммер, устанавливаемых через 200 - 400 мм. Фронтонные кляммеры одним концом прибивают к торцам брусков обрешетки, а второй конец вместе с отгибом рядовой полосы загибают в виде двойного стоячего фальца.
Картины рядового покрытия раскладывают полосами по скату кровли в направлении от конька к карнизному желобу. Картины в каждой полосе соединяют друг с другом лежачим фальцем. Укладку рядовых полос на скате проводят выше конька на 50 - 60 мм. Этот выпуск используется затем для образования конькового фальца. Листы противоположных скатов, стыкуемые в коньковом фальце, должны укладываться со смещением не менее 50 мм относительно друг друга. Уложенные листы временно прикрепляют у конька к обрешетке гвоздями (за край отогнутой кромки гребня).
Вдоль собранной из картин полосы к боковой стороне обрешетки прибивают кляммеры на расстоянии 600 мм друг от друга (по проекту). Соседнюю полосу картин укладывают таким образом, чтобы отогнутая большая кромка первой полосы примыкала к малой отогнутой кромке второй полосы, а соседние лежачие фальцевые соединения были смещены относительно друг друга на расстояние не менее 50 мм. Кляммеры пропускают между загнутыми кромками соседних картин.
Для плотного соединения кровли к обрешетке соседние полосы картин соединяют сначала стоячим фальцем лишь у кляммер. При загибе высокой кромки на низкую (формировании стоячего фальца) загибается также и кляммера, благодаря чему соединяемые фальцем картины прижимаются к обрешетке.
Схема соединения картин с обрешеткой кляммерами
(последовательность операций соединения - а, б, в, г, д)
После соединения картин с обрешеткой картины соединяют между собой стоячим фальцем на всем протяжении стыка.
Вслед за покрытием скатов кровли (рядового покрытия) производят покрытие разжелобков. Разжелобки покрывают отдельными картинами или предварительно соединенными в мастерской картинами. Первый лист вырезают по форме конька, а последний, примыкающий к желобу - по месту. Длинными сторонами картины соединяют между собой лежачим фальцем, который при уклонах кровли менее 60 % должен быть выполнен двойным и загерметизирован. Двойным фальцем соединяют также разжелобок с настенными желобами. Короткими сторонами (продольными кромками) разжелобки устанавливают под края рядового покрытия, которые затем обрезают по границам разжелобка. Края разжелобка соединяют с краями рядового покрытия лежачим фальцем, отогнутым в сторону разжелобка. Лежачий фальц у лотка и конька должен быть выполнен двойным. К обрешетке кромки разжелобка и рядового покрытия должны крепиться кляммерами, размещаемыми на расстоянии 500 мм друг от друга.
Во избежание разрушения от температурных деформаций длина корытообразных желобов из оцинкованной стали, устанавливаемых в местах ендов, не должна превышать 6 м.
Кляммеры для крепления листовой стали к обрешетке должны быть оцинкованными.
Двойные лежачие фальцевые соединения должны быть в соответствии с требованиями проекта загерметизированы. В качестве герметизирующих материалов применяют: суриковую замазку (%, по массе: молотый мел - 57, натуральная олифа - 29, тертый сурик -14), герметик силиконовый однокомпонентный «Эластосил 137-83», тиоколовые мастики КБ-0,5 (ТУ 84-246-85) и КБ-0,5С (ТУ 2513-029-32478306-99), герметик Тиксопрол-АМ марки 05 (ТУ 5712-004-18009705-95), акриловый герметик Агер (ТУ 5772-002-44470468-99), герметик текучий строительного назначения Гертекс (ТУ 5770-006-04002214-2000), герметики компании «Макрофлекс» Makrofix Bitumen и Makrofix PU40, силиконовые герметики Chemlux 9016 и 9018, пенополиуретановые герметики Chemlux 9712 и 9714 (Финляндия), герметик силиконовый Stsrecha фирмы Kvadro (Чехия) и др.
Устройство кровли из металлочерепицы
Основанием под кровлю из металлочерепицы является обрешетка из досок сечением 32×100 мм, располагаемых с шагом, равным ширине поперечного шага гофра (размеру поперечной волны). Этот шаг колеблется в пределах 300 - 400 мм: для профиля Каскад - 300 мм; для профиля Монтеррей - 350 мм и для профиля Элит - 400 мм. При этом восходящая на карниз доска должна быть на 10 - 15 мм толще других (см. нижеприведенный рисунок).
Несущая и деформативная способность обрешетки должна быть проверена проектировщиками расчетом по действующим нормативным документам.
Устройство обрешетки должно производиться в направлении от карниза к коньку.
