Битумная черепица типа «Престиж Традишнл»
Назначение: устройство скатной кровли различной формы и сложности. Рекомендуемый уклон крыши - от 6 градусов.
Сырьевой состав: окисленный битум Тя-юана с добавками Айч+Пи, стекловолокно, медь, клеящий состав на основе битума, полипропилен.
Диапазон рабочих температур - от минус 70 до плюс 150 °С.
Размеры - 100×34 см; полезная ширина (выступ из-под следующего слоя) - 145 мм, толщина - 3,1 мм, толщина меди - 70 мкм.
Битумная гидроизоляционная кровельная черепица «Тегола Канадезе» относится к группе горючести - Г4 (сильногорючая по СНиП 21-01-97*), группе распространения пламени - РП1 (не распространяет пламя), группе воспламеняемости - В2 (умеренно-воспламеняемая).
Производитель «Тегола Канадезе» (Италия) предоставляет Заказчику 15-летнюю гарантию на кровельное покрытие с даты покупки. Гарантия предполагает водонепроницаемость и стойкость к атмосферным воздействиям (кроме исключительных явлений), если укладка была произведена в соответствии с инструкциями по монтажу.
Гарантия не распространяется на повреждения, возникшие в результате:
- стихийных бедствий, погодных аномалий;
- неправильного хранения или содержания материала;
- непрофессионального монтажа или несоблюдения инструкций по креплению;
- неквалифицированного ремонта или использования нефирменных комплектующих.
ТУ 5756-001-41546053-98 Черепица цементно-песчаная Франкфуртская
Данные технические условия распространяются на черепицу цементно-песчаную «Франкфуртскую», окрашенную и неокрашенную, изготавливаемую из цементно-песчаного бетона методом проката на заводе ООО «Браас-ДСК1» и предназначенную для устройства кровель зданий и сооружений различного назначения.
Черепица подразделяется на:
- рядовую Франкфуртскую черепицу,
- коньковую Франкфуртскую черепицу,
- половинчатую Франкфуртскую черепицу.
Форма и размеры рядовой Франкфуртской черепицы.

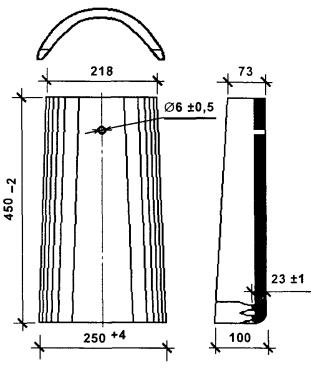

Форма и размеры коньковой Франкфуртской черепицы.
Размеры и масса цементно-песчаной Франкфуртской черепицы
Наименование показателей |
Рядовая |
Коньковая |
Половинчатая |
Длина, мм |
420 - 2 |
450 - 2 |
420 - 2 |
Ширина, мм |
330 - 1 |
- |
180 (+2,0; -1,0) |
Длина навеса, мм |
398 ± 1 |
- |
398 ± 1,0 |
Ширина покрытия, мм |
300 ± 1,5 |
- |
150 ± 1,5 |
Толщина крутого среза, мм |
- |
23,0 ± 1 |
- |
Ширина круглого среза, мм |
- |
250 + 4 |
|
Масса, г |
4450 ± 200 |
4300 ± 300 |
2250 ± 200 |
