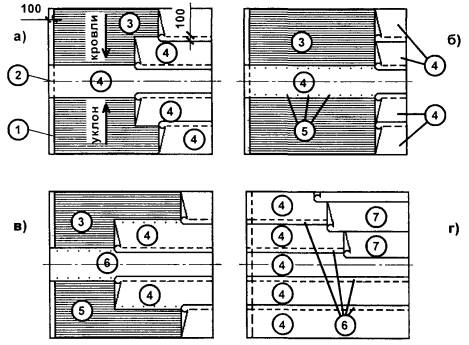

Устройство «дышащих» кровель
При устройстве водоизоляционного ковра в осенне-зимний период возможно увлажнение оснований под кровлю, которое не всегда устраняется при сплошной наклейке наплавляемых рулонных материалов путем их подплавления и подогрева основания, а это может привести к образованию вздутий, снижающих эксплуатационную надежность ковра.
Предотвратить появление вздутий можно частичным закреплением нижнего слоя водоизоляционного ковра, которое достигается несколькими способами:
- полосовой или точечной приклейкой;
- механическим закреплением;
- укладкой на основание под кровлю перфорированного рулонного материала.
Кровли, выполненные этими способами, называются «дышащими».
Применение «дышащего» водоизоляционного ковра позволяет выровнять давление паровоздушной смеси в подкровельном слое с давлением наружного воздуха и, таким образом, исключить образование вздутий между основанием под кровлю и ковром.
В соответствии с главой СНиП II-26-76 точечная или полосовая приклейка должна быть равномерной и составлять 25 ÷ 35 % площади наклеиваемых полотнищ рулонного материала, что практически невозможно осуществить при применении наплавляемых материалов. Поэтому для таких кровель наиболее целесообразно применение двух других способов частичного закрепления.
Технологические приемы устройства кровельного ковра методом свободной укладки нижнего слоя с механическим закреплением выполняют в следующей последовательности (см. нижеприведенный рисунок):
на подготовленное основание под кровлю раскатывают рулоны, примеряют один рулон по отношению к другому и обеспечивают нахлестку (продольную и поперечную) не менее 100 мм;
затем полотнища рулонного материала (кроме полотнища, раскатанного вдоль линии водораздела) обратно скатывают в рулоны (при значительном охлаждении полотнищ зимой эти операции производят при легком подогреве ручной горелкой поверхности рулона);
полотнище рулонного материала, раскатанное вдоль линии водораздела, закрепляют дюбелями с шайбами;
следующий рулон раскатывают, разогревая покровный (приклеивающий) слой наплавляемого материала в месте нахлестки, и плотно прижимают к ранее уложенному и закрепленному дюбелями полотнищу;
после этого свободную кромку раскатанного и приклеенного полотнища закрепляют дюбелями с шайбами;
таким образом раскатывают, приклеивают и закрепляют остальные полотнища;
верхний (второй) слой наплавляемого рулонного материала приклеивают сплошь, при этом полотнища раскатывают так, чтобы они перекрывали швы нижележащего слоя.
Раскладка рулонных материалов при устройстве кровельного ковра с механическим закреплением нижнего слоя
1 - переходной наклонный бортик у парапета (стены); 2 - линия водораздела; 3 - основание под кровлю; 4 - нижний механически закрепляемый слой рулонного материала; 5 - шайбы с дюбелями; 6 - наклейка полотнищ в местах нахлесток; 7 - верхний (второй) слой кровельного ковра.
Узлы примыкания кровли с механическим закреплением нижнего слоя к парапету высотой до и более 450 мм из кровельных материалов «Техноэласт», «Унифлекс», «Экофлекс» приведены на стр. 63.
Аналогичные узлы для кровельных материалов «Изопласт», «Изоэласт» и «Кинепласт» приведены в Руководствах по применению в кровлях этих материалов, разработанных ЦНИИпромзданий.
Для устройства «дышащей» кровли с укладкой на основание под кровлю перфорированного рулонного материала применяют:
перфорированный рулонный материал по ТУ 5774-012-05766480-2000 «Материал рулонный кровельный вентиляционный Изопласт ДХП-1,5», массой 1,5 кг/м3, или аналогичный ему другой перфорированный рулонный материал;
наплавляемые рулонные материалы «Изопласт» (ТУ 5774-005-05766480-95), «КИНЕпласт» (ТУ 5774-010-05766480-99) и другие наплавляемые материалы.
Основанием под «дышащую» кровлю могут служить поверхности:
- бетонных плит, выравнивающей стяжки из цементно-песчаного раствора или асфальтобетона;
- монолитной теплоизоляции;
- ремонтируемой («старой») кровли.
Выравнивающие стяжки и монолитная теплоизоляция должны удовлетворять тем же требованиям, предъявляемым к ним при устройстве кровель из наплавляемых рулонных материалов.
Требования к изоляционным слоям:
- в новом покрытии или при его реконструкции (при капитальном ремонте с заменой теплоизоляции) «дышащий» водоизоляционный ковер должен включать нижний слой из перфорированного рулонного материала и верхний слой из наплавляемого рулонного материала с крупнозернистой посыпкой и массой не менее 5 кг/м2, например, марки «Изопласт-П*» с армирующей основой из полиэстера (ПЭ-250) или стеклоткани (Т-200) или «КИНЕпласт»- ЭКП-5.0; ХКП-5.0; ТКП-5,0 и ТКП-6,0 или других аналогичных материалов.
На эксплуатационных покрытиях (крышах-террасах) для водоизоляционного ковра в качестве верхнего слоя применяют наплавляемый рулонный материал, имеющий мелкозернистую (тальковую, песочную) посыпку либо полиэтиленовую пленку и массу не менее 5,0 кг/м2: например, марки «Изопласт-П*» с армирующей основой из полиэстера (ПЭ-250) или стеклоткани (Т-200) или «КИНЕпласт» - ЭМП-5,5.
На примыканиях к вертикальным поверхностям (парапетам, стенам, бортам фонарей и т.п.) выполняют изоляционные слои из тех же материалов, что и основной водоизоляционный ковер.
Подготовку основания под кровлю производят так же, как и при устройстве кровли из наплавляемых рулонных материалов.
В ремонтируемой («старой») кровле предварительно устраняют дефекты (трещины, вырывы и т.п.), выравнивают неровности, а поверхность ее грунтуют составом из битума V марки и керосина в соотношении (по весу) 1:3; расход грунтовки 0,3 ÷ 0,5 кг/м2.
Технологические приемы устройства кровельного ковра выполняют в следующей последовательности (см. нижеследующий рисунок):
