Ту 1122-001-34830894-2000 Листы стальные профилированные гнутоштампованные (металлочерепица) и профильный погонаж для строительства (зао Соцпромстрой)
Данные технические условия распространяются на стальные оцинкованные, а также оцинкованные с защитно-декоративными лакокрасочными покрытиями, гнуто-штампованные листы в виде металлочерепицы типа «Монтеррей» (далее металлочерепица), предназначенные для кровель индивидуальных жилых и гражданских зданий, и на профильный погонаж, предназначенный для комплектации кровельных и стеновых ограждений.

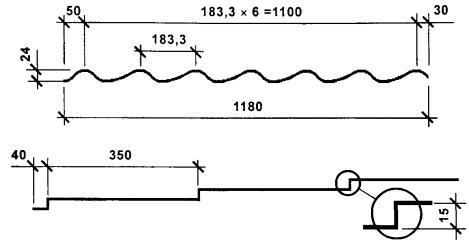

Примеры условного обозначения металлочерепицы (МЧ) высотой гофра 24 мм, шириной 1100 мм, из листа толщиной 0,6 мм без лакокрасочного покрытия:
МЧ 24-1100-0,6 ТУ 1122-001-34830894-2000
То же, с лакокрасочным покрытием с одной стороны профиля (по поверхности Д - наружной):
МЧ 24-1100-0,6Д ТУ 1122-001-34830894-2000
То же, с лакокрасочным покрытием с обеих сторон профиля по поверхностям Д и П - наружной и внутренней:
МЧ 24-1100-0,6ДП ТУ 1122-001-34830894-2000
Примеры условного обозначения профильного погонажа, конькового (ПК), толщиной 0,6 мм и длиной 2500 мм без лакокрасочного покрытия:
ПК 0,6-2500 ТУ 1122-001-34830894-2000
То же, с лакокрасочным покрытием с одной стороны профиля по поверхности Д:
ПК 0,6-2500Д ТУ 1122-001-34830894-2000
То же с лакокрасочным покрытием с обеих сторон профиля по поверхностям Д и П:
ПК 0,6-2500ДП ТУ 1122-001-34830894-2000
Тип профиля, название |
L |
А |
а |
n |
В |
С |
D |
Е |
S |
Изготовитель |
Монтеррей Monterrey |
от 1000 до 8000 мм |
1180 |
183,3 |
6 |
24 |
350 |
40 |
15 |
0,5 0,6 |
ЗАО Соцпромстрой ТУ 1122-001-34830894-2000 |
Форма и размеры металлочерепицы приведены в таблице и рисунке.
Профильный погонаж изготавливают следующих видов: коньковый (ПК), стыковой (ПС), карнизный (ПКР), угловой наружный (ПУН), угловой внутренний (ПУВ), торцевой (ПТ), оконный сливной (ПОС), стеновой сливной (ПСС), косяковый (ПКС).
Металлочерепица изготавливается любой мерной длины от 1 до 8 м, а профильный погонаж - от 1 до 2,5 м.
Металлочерепица и погонаж должны соответствовать требованиям данных технических условий и ГОСТ 24045-94.
Металлочерепица и профильный погонаж всех типов должны изготавливаться из тонколистового холоднокатаного проката по ГОСТ 14918-80* первого класса толщины цинкового покрытия, нормальной разнотолщинности HP, группы ХП для листов без лакокрасочного покрытия и группы ПК для листов с лакокрасочным покрытием, нормальной точности прокатки по толщине БТ и ширине БН, нормальной плоскостности ПН с обрезной кромкой О и предельными отклонениями по ГОСТ 19904-90 из сталей марок 08пс по ГОСТ 9045-93; 08, 08пс по ГОСТ 1050-88*; Ст1, Ст2, Ст3 всех способов раскисления по ГОСТ 380-94.
Допускается применять листовой прокат полученный по импорту, показатели качества которого отвечают требованиям соответствующих нормативных документов.
Металлочерепица и профилированный погонаж с защитно-декоративным покрытием должны изготавливаться из тонколистовой оцинкованной стали с нанесенным лакокрасочным покрытием на линиях окрашивания рулонного металла валковым методом с односторонним покрытием по лицевой стороне (поверхность Д) или двусторонним покрытием лицевой и обратной сторон (поверхности Д и П) по ГОСТ 30246-94, или с пластизольным покрытием только по лицевой стороне.
На поверхности цинкового, лакокрасочного покрытий допускаются потертости, риски, следы формообразующих валков, не нарушающие сплошность покрытия.
Предельные отклонения размеров не должны превышать указанных в нижеследующей таблице.
Параметры |
Предельные отклонения, мм |
|
Металлочерепица |
Погонаж |
|
Высота |
±1,5 |
±1,5 |
Ширина |
±8,0 |
±1,5 |
Длина |
±10,0 |
±10,0 |
Угол закручивания сечения |
- |
±5° |
По согласованию изготовителя с потребителем отклонение по длине выше указанного предела браковочным признаком не является.
Размеры радиусов кривизны на готовых профилях не контролируются.
Предельные отклонения по толщине металлочерепицы и профильного погонажа должны соответствовать предельным отклонениям по толщине заготовки нормальной точности прокатки по ГОСТ 19904-90 без учета толщины покрытия. Предельные отклонения не распространяются на отклонения по толщине в местах изгиба.
Серповидность металлочерепицы и профильного погонажа не должна превышать 1 мм на 1 м длины при длине листов до 6 м и 1,5 мм на 1 м длины при длине листов более 6 м. Общая серповидность не должна превышать произведения допускаемой серповидности на 1 м на длину профилированного листа в метрах.
Волнистость на отгибах крайних полок металлочерепицы и профильного погонажа не должна превышать - 3 мм.
Косина резов профилированных листов не должна выводить длину листов за нормальный размер и предельное отклонение по длине.
В комплект поставки должны входить:
- профилированные листы одного типоразмера, материала исходной заготовки, вида лакокрасочного покрытия;
- документ на отгружаемую продукцию.
Профильный погонаж комплектуется согласно заказ - наряду потребителя.
Маркировку металлочерепицы и профильного погонажа наносят на ярлык, который крепят к пакету.
Маркировка должна содержать:
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение профилированного листа;
- длину и количество листов в пакете;
- теоретическую массу пакета;
- номер пакета и партии;
- клеймо технического контроля предприятия-изготовителя.
Упаковка металлочерепицы и профильного погонажа производят по ГОСТ 7566-94 и чертежам предприятия-изготовителя, утвержденным в установленном порядке.
Упаковка должна обеспечить сохранность металлочерепицы и профильного погонажа и защитного покрытия от механических повреждений, а также от смещения листов в пакете относительно друг друга.
Правила приемки, в том числе требования к документу о качестве металлочерепицы, требования к транспортированию и хранению - по ГОСТ 24045-94.
Предприятие-изготовитель должно гарантировать соответствие профилей требованиям данных технических условий при соблюдении потребителем условий транспортирования и хранения.
Гарантийный срок - 12 месяцев с момента отгрузки с предприятия-изготовителя.
ТУ 5285-001-18219851-96 Профили стальные гнутые с волнистой и трапециевидной формой гофра для ограждающих конструкций (ЗАО «Раннила Талдом»)
Данные технические условия распространяются на стальные оцинкованные, а также оцинкованные с защитно-декоративными лакокрасочными и полимерными покрытиями, холодногнутые листовые профили с волнистой и трапециевидной формами гофры (далее листы профилированные), предназначенные для обшивки наружных и внутренних поверхностей стен и кровли зданий с неагрессивной и слабоагрессивной степенью воздействия газовой среды, при температуре наружного воздуха от минус 55 °С до плюс 40 °С, температуре внутреннего воздуха плюс 18 °С и относительной влажности воздуха внутри помещения не более 70 %.
По назначению листы профилированные подразделяются на виды:
- для стенового внутреннего и наружного ограждения - С20;
- для наружного кровельного ограждения - Н45 (где 20 и 45 - высота гофра в мм);
- трапециевидные профили для стен и кровель RAN 20;
- волнистые листы с имитацией элементов черепицы Монтеррей.
Трапециевидные профили для стен и кровель RAN 20 в свою очередь подразделяются на:
- RAN 20A - профиль, рекомендуемый для стен;
- RAN 20B и RAN 20R - профили, рекомендуемые для кровельного покрытия.
Для изготовления листов профилированных используются следующие исходные материалы:
- сталь тонколистовая оцинкованная ОЦ по ГОСТ 14918-80* и ТУ 14-1-3564-83;
- сталь тонколистовая оцинкованная с повышенной прочностью покрытия ОЦП по ГОСТ 14918-80* и ТУ 14-1-3432-82;
- прокат тонколистовой холоднокатанный электролитически оцинкованный ЭОЦ по ТУ 14-1-4766-90;
- прокат тонколистовой холоднокатанный электролитически оцинкованный с односторонним ЭОЦП и с двухсторонним ЭОЦП и полимерным покрытием по ТУ 14-1-4695-88;
- прокат с лакокрасочным покрытием холоднокатанной полосы ЛКП; прокат с лакокрасочным покрытием горячеоцинкованной полосы ЛКПОЦ; прокат с органозолевым покрытием холоднокатанной полосы ОЗП; прокат с органозолевым покрытием холоднокатанной горячеоцинкованной полосы ОЗПОЦ; прокат с пластизолевым покрытием холоднокатанной полосы; прокат с пластизолевым покрытием холоднокатанной горячеоцинкованной полосы по ТУ 14-1-4792-90;
- прокат тонколистовой холоднокатанный с алюмоцинковым покрытием АЛЦ по ТУ 14-11-247-94;
- прокат тонколистовой холоднокатанный алюминированный АЛ по ТУ 14-11-236-88;
- прокат тонколистовой горячеоцинкованный холоднокатанный, поставляемый по импорту, с пластмассовыми пластизолевыми покрытиями PVC-200 и PVC-100, покрытиями PVF2, Акрил, Полиэстер, матовый полиэстер (ПЕМА), Pural (для наружного применения предназначены покрытия PVF2, Пластизоль, ПЕМА, Пурал).
