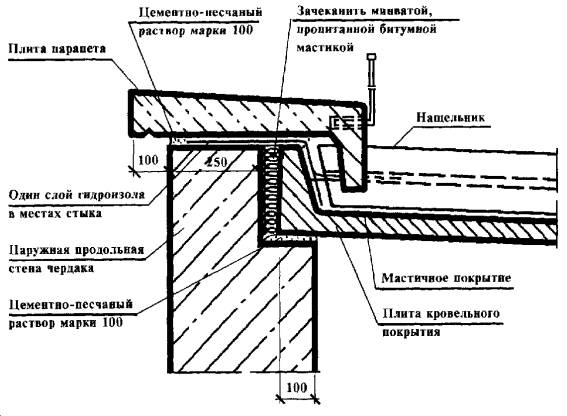

Узлы сопряжений конструкций холодного чердака и крыш с кровлей Узел 64 Узел сопряжения плиты кровельного покрытия и наружной продольной стены чердака с кровлей

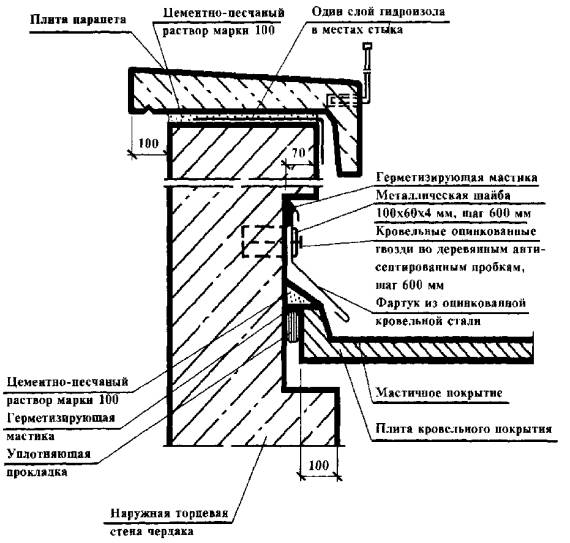

Узел 65 Узел сопряжения плиты кровельного покрытия и наружной торцевой стены чердака с кровлей

Узел 70 Узел сопряжения водосточной воронки и лотковой плиты с кровлей

Вокруг водоприёмных воронок внутреннего водостока основной гидроизоляционный ковёр усиливается тремя слоями мастики, армированными двумя слоями стеклохолста марки ВВ-Г или стеклосетки марки ССС (при применении битумно-латексной эмульсии или холодных битумных мастик). При отсутствии стекломатериалов усиление ковра осуществляют наклейкой двух дополнительных слоев рулонных материалов и слоя мешковины, пропитанной в мастике.

Узел 67 Узел сопряжения плиты кровельного покрытия и лотковой плиты с кровлей

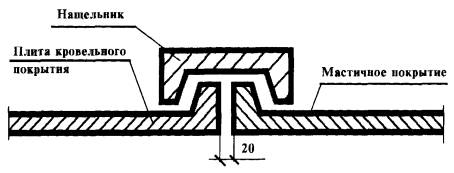

Узел 68 Узел сопряжения двух плит кровельного покрытия с кровлей

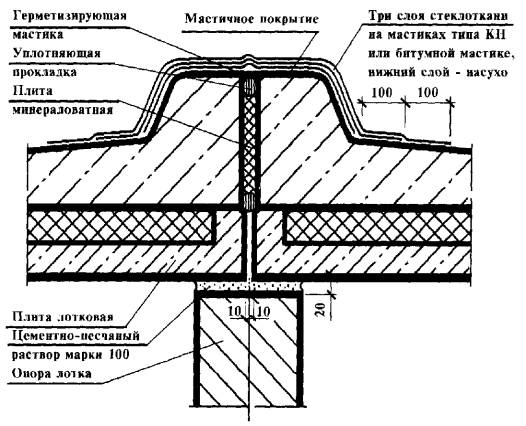

Узел 74 Узел сопряжения двух лотковых плит с кровлей

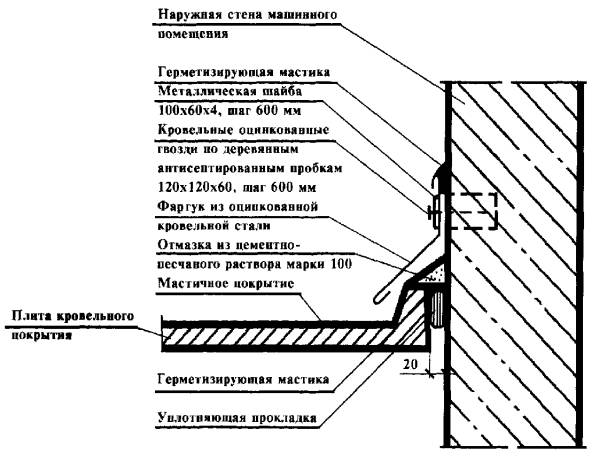

Узел 78 Узел сопряжения плиты кровельного покрытия и наружной стены машинного помещения с кровлей

Безрулонные кровли панельных жилых зданий по серии 2.160-8

Узлы сопряжения конструкций теплого чердака и крыш с кровлей

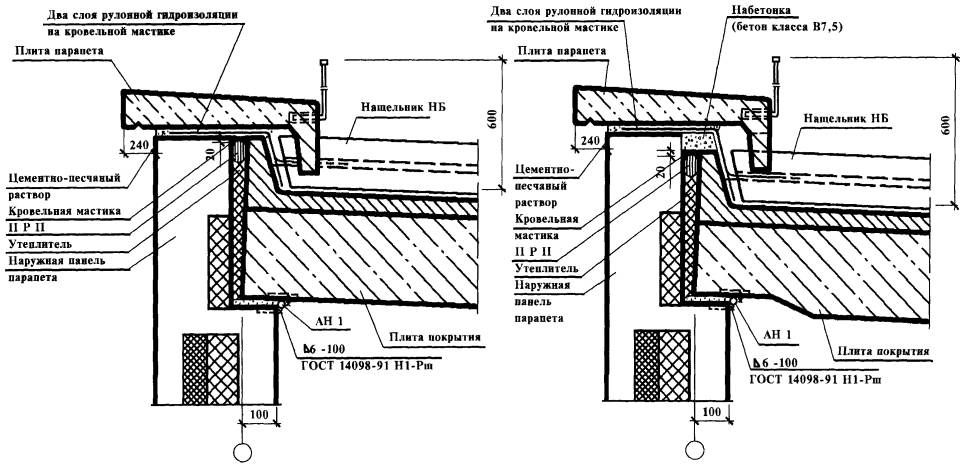

Узел сопряжения плиты кровельного покрытия и наружной панели парапета с кровлей

УЗЕЛ 1                                                                                                                УЗЕЛ 2 (вариант)

Плиты лотков и нательники укладываются по слою цементно-песчаного раствора толщиной 20 мм; плиты покрытий укладываются на панели парапета по слою цементно-песчаного раствора толщиной 20 мм, а на лотковые плиты - по слою цементно-песчаного раствора толщиной 10 мм. Марка раствора принимается по аналогии с раствором, применяемым для монтажа изделий в нижележащих этажах, но не менее М100.

Узел 3 Узел сопряжения плиты кровельного покрытия и лотковой плиты с кровлей

                                                                                                                                                    Схема расположения ПРП

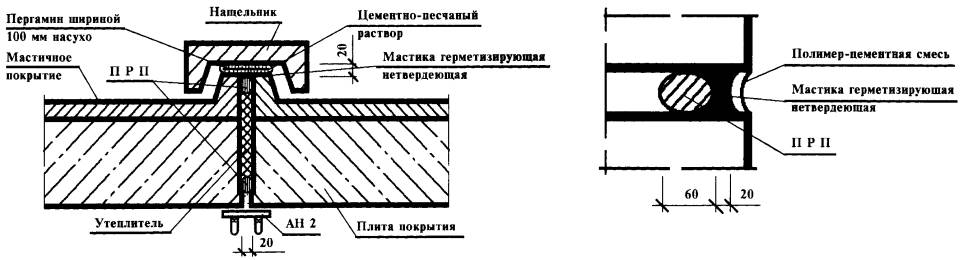

Узел8 (δ-δ) Узел сопряжения двух плит кровельного покрытия с кровлей

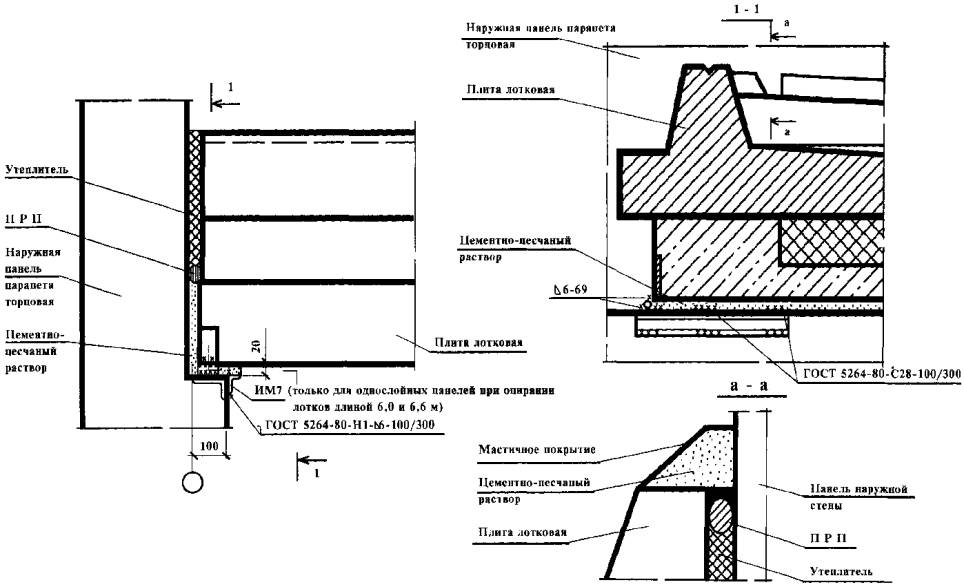

Узел 4 Узел сопряжения плиты лотковой и однослойной наружной торцевой панели парапета с кровлей

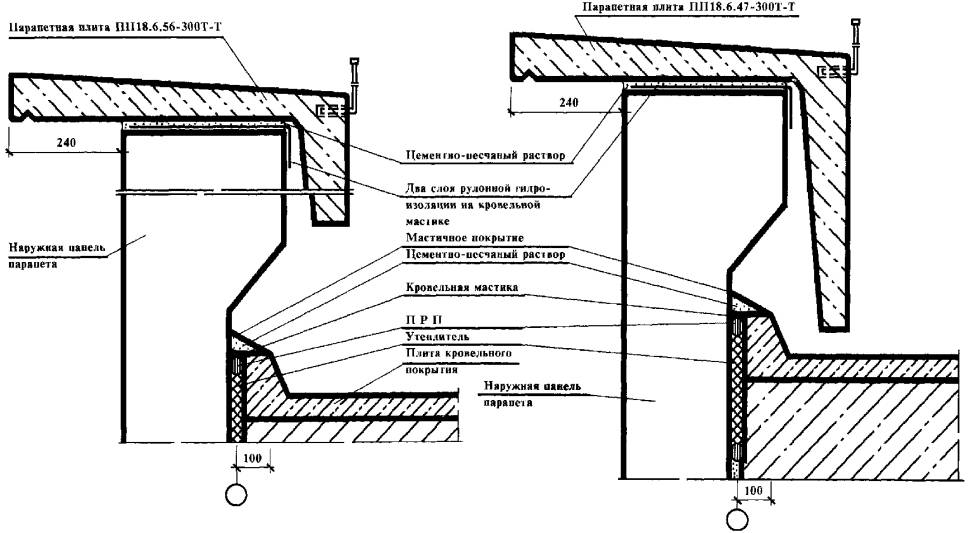

Узел 5 Узел сопряжения плиты кровельного покрытия и наружной панели парапета с кровлей

Узел 6 Узел сопряжения плиты кровельного покрытия и наружной панели парапета с кровлей

Безрулонные кровли панельных жилых зданий по серии 2.160-8 и 2.160-4 вып. 5

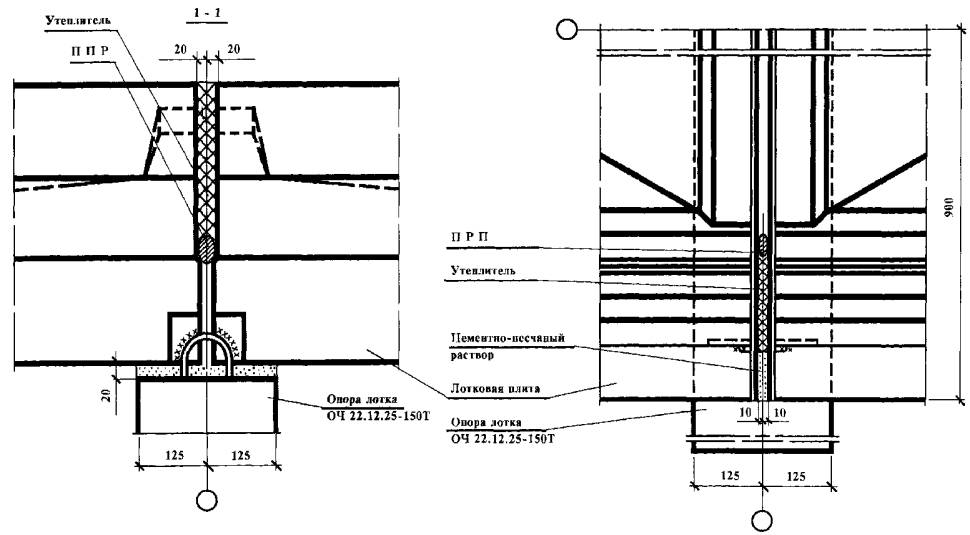

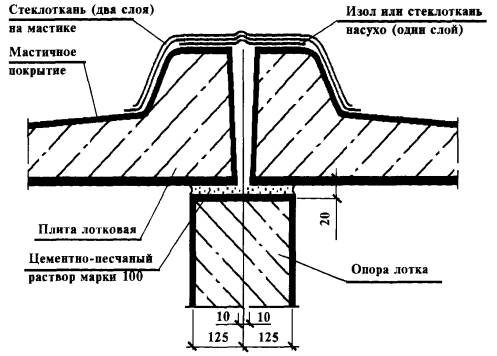

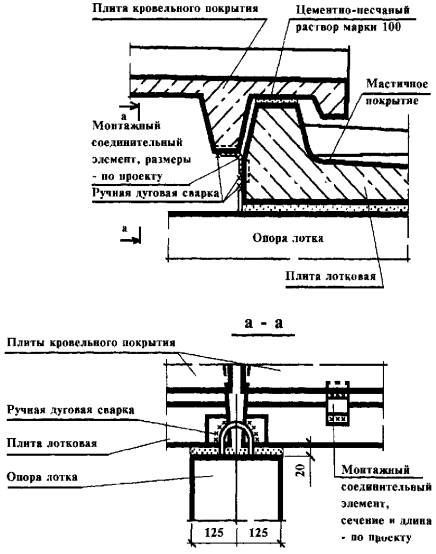

Узел 9 Узел сопряжения двух лотковых плит с кровлей на опоре лотка

Узел 38 Узел сопряжения водосточной воронки и лотковой плиты с кровлей (по серии 2.160-4 вып. 5)

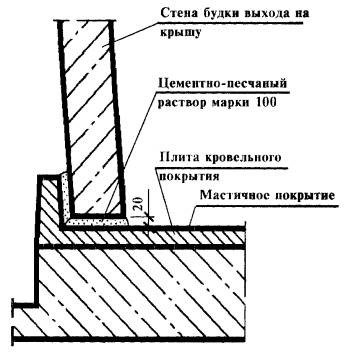

Узел 45 Узел сопряжения стены будки выхода на крышу и кровельного покрытия с кровлей (по серии 2.160-4 вып. 5)

На панельные жилые здания распространяются также узлы 35, 36 и 42, приведенные выше для кирпичных зданий.

Сборные железобетонные элементы крыш (плиты покрытия, лотки, опоры лотков и др.) устанавливаются на слой цементно-песчаного раствора толщиной 20 мм марки 100.

Стыки примыкания кровельных плит к стенам машинного помещения лифта, вентиляционным шахтам, парапетам в торцах зданий и другим вертикальным конструкциям крыш заделываются также как и продольные стыки кровельных плит.

Гидроизоляция водоприёмной воронки внутреннего водостока обеспечивается наклейкой на фланец воронки трёх слоев стеклоткани на мастике.

Для пропуска через кровельные плиты вентиляционных шахт, стояков вытяжной вентиляции, выходов на крышу и др. в плитах должны быть предусмотрены отверстия с бортиком высотой 80 - 100 мм по периметру.
